Таблица 4.5. Минимальная толщина поясной изоляции в зависимости от применяемого материала

Поясная изоляция

Напряжение, кВ

0,66-3

6

Минимальная толщина, мм

Выпрессованная

0,9

0,9

Из лент ПЭТФ пленки

0,04

-

Из двух лент ПЭТФ и двух лент крепированной бумаги

0,4

-

Из двух лент ПВХ пластиката и двух лент крепированной бумаги

1,1

-

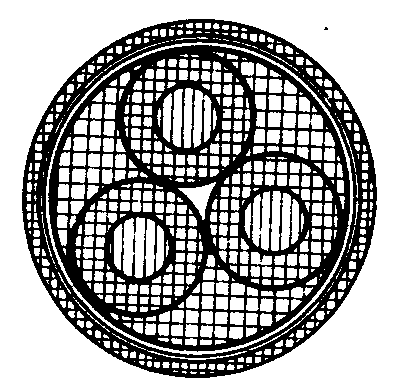

Рисунок 4.2. Схема трехжильного кабеля ВАШа на напряжение 3 кВ с изоляцией из ПВХ пластиката

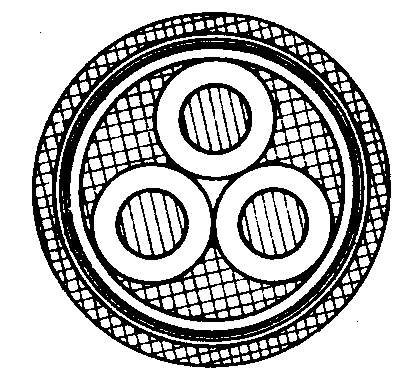

Рисунок 4.3. Схема трехжильного кабеля АПвАШв на напряжение 6 кВ с изоляцией из вулканизированного ПЭ

Таблица 4.6. Строительная длина кабелей

Напряжение, кВ

Сечение основных жил, мм2

Строительная длина, м

Примечание

До 3 включительно

1,5-16

150

Допускается в партии не более 20 % кабелей длиной не менее 50 м

25-70

300

Допускается в партии не более 10 % кабелей длиной не менее 50 м

95 и выше

200

6

10-70

450

Допускается в партии не более 20 % кабелей длиной не менее 50 м

95 и выше

400

Таблица 4.7. Внешний диаметр, мм, силовых кабелей с пластмассовой изоляцией общего назначения на напряжение 0,66 и 1,0 кВ

n*S, мм2

0,66 кВ

1,0 кВ

ВВГ, АВВГ, ПВГ, АПВГ, ПсВГ, АПсВГ

ПвВГ, АПвВГ

ВБбШв, АВБбШв, ПБбШв, АПБбШв, ПсБбШв, АПсБбШв

ПвБбШв, АПвБбШв

ВВГ, АВВГ, ПВГ, АПВГ, ПсВГ, АПсВГ

ПвВГ, АПвВГ

ВБбШв, АВБбШв, ПБбШв, АПБбШв, ПсБбШв, АПсБбШв

ПвБбШв, АПвБбШв

ВАШв, АВАШв

ПвАШв, АПвАШв

1*1,5

5,0

5,2

-

-

5,4

5,2

-

-

-

-

1*2,5

5,4

5,6

-

-

5,8

5,6

-

-

-

-

1*4

6,1

6,1

-

-

6,7

6,1

-

-

-

-

1*6

6,6

6,6

-

-

7,2

6,6

-

-

-

-

1*10

7,8

7,4

-

-

8,0

7,4

-

-

-

-

1*16

9,3

8,3

-

-

9,5

8,3

-

-

-

-

1*25

10,9

10,5

-

-

11,1

10,5

-

-

-

-

1*35

11,9

11,5

-

-

12,1

11,5

-

-

-

-

1*50

13,6

13,0

-

-

13,8

13,0

-

-

-

-

1*70

-

-

-

-

16,7

16,1

-

-

-

-

1*95

-

-

-

-

19,0

17,8

-

-

-

-

1*120

-

-

-

-

20,6

20,0

-

-

-

-

1*150

-

-

-

-

22,6

22,2

-

-

-

-

1*185

-

-

-

-

24,8

24,6

-

-

-

-

1*240

-

-

-

-

27,8

27,4

-

-

-

-

2*1,5

7,6

8,0

-

-

8,4

8,0

-

-

-

-

2*2,5

9,1

9,5

-

-

9,9

9,5

-

-

-

-

2*4

10,4

10,4

15,0

15,0

11,6

10,4

-

-

-

-

2*6

11,4

11,4

16,0

16,0

12,6

11,4

17,2

16,0

-

-

2*10

13,8

13,0

18,5

17,7

14,2

13,0

18,9

17,7

-

-

2*16

15,7

14,9

20,4

19,6

16,1

14,9

20,8

19,6

-

-

2*25

19,2

18,4

23,5

22,7

19,6

18,4

23,9

22,7

-

-

2*35

21,2

20,4

25,5

24,7

21,6

20,4

26,3

24,7

-

-

2*50

25,0

23,8

29,3

28,1

25,4

23,8

29,7

28,1

-

-

2*70

-

-

-

-

24,0

22,4

28,2

27,0

-

-

2*95

-

-

-

-

26,7

25,1

31,0

29,4

-

-

2*120

-

-

-

-

29,1

27,9

33,3

32,1

-

-

2*150

-

-

-

-

31,7

30,9

35,9

35,1

-

-

3*1,5

8,0

9,0

-

-

9,4

9,0

-

-

-

-

3*2,5

9,5

10,0

-

-

10,4

10,0

-

-

-

-

3*4

11,0

11,0

15,6

15,6

12,2

11,0

-

-

-

-

3*6

12,0

12,0

16,6

16,6

13,3

12,0

17,9

16,0

19,9

18,6

3*10

14,6

13,8

19,3

18,4

15,1

13,8

19,7

18,4

21,7

20,4

3*16

16,7

15,8

21,3

20,5

17,1

15,8

21,8

20,5

23,8

22,5

3*25

20,4

19,6

24,7

23,8

20,9

19,6

25,1

23,8

27,9

26,4

3*35

22,6

21,7

27,2

26,4

23,0

21,7

27,6

26,4

30,0

28,7

3*50

26,6

25,3

30,9

29,6

27,1

25,3

31,3

29,6

33,8

31,9

3*70

-

-

-

-

28,7

27,4

32,9

31,6

35,9

34,1

3*95

-

-

-

-

32,1

30,4

36,8

34,6

39,4

37,6

3*120

-

-

-

-

36,0

34,7

40,2

38,9

43,0

41,7

3*150

-

-

-

-

39,2

38,4

43,5

42,6

46,9

45,9

3*185

-

-

-

-

42,7

42,3

47,3

46,5

50,6

50,2

3*240

-

-

-

-

48,9

48,1

53,2

52,3

57,0

55,8

4*1,5 + 1*1









11,1

10,5

-

-

-

-

4*2,5 + 1*1,5









12,3

11,7

-

-

-

-

4*4 + 1*2,5

-

-

-

-

14,6

13,0

-

-

-

-

4*6 + 1*2,5

-

-

-

-

15,9

14,3

-

-

-

-

4*10 + 1*4

-

-

-

-

18,5

16,5

-

-

-

-

4*16 + 1*6

-

-

-

-

21,1

19,5

-

-

-

-

4*25 + 1*10

-

-

-

-

25,7

24,1

-

-

-

-

4*35 + 1*16

-

-

-

-

28,4

26,3

-

-

-

-

Таблица 4.8. Внешний диаметр, мм, трехжильных силовых кабелей с пластмассовой изоляцией общего применения на напряжения 3 и 6 кВ

S, мм2

3 кВ

6 кВ

АВБбШв, ВБбШв, АПБбШв, ПБбШв, АПсБбШв, ПсБбШв

АПвБбШв, ПвБбШв

АВАШв, ВАШв

АПвАШв, ПвАШв

ПВГ, ПСВГ, ПвВГ

ПБбШв, ПсБбШв, ПвБбШв, ВБбШв

АВАШв

ВВГ

ПвАШв, АПвАШв

6

23,1

22,2

25,5

24,3

-

-

-

-

-

10

24,9

24,0

27,4

26,6

27,1

30,4

33,4

28,9

31,5

16

27,3

26,5

29,7

28,8

29,2

32,5

35,9

30,9

33,7

25

29,8

28,9

32,2

31,3

31,7

35,0

38,5

33,4

36,7

35

31,9

31,1

34,4

33,5

34,2

34,1

40,6

35,9

38,9

50

34,7

33,9

37,7

36,8

37,0

40,3

43,6

38,7

41,8

70

36,1

35,3

39,2

38,2

38,1

41,4

44,7

39,8

42,9

95

39,5

38,6

42,2

41,4

41,0

44,3

48,2

42,7

46,3

120

42,9

42,1

46,2

44,9

44,8

47,7

51,8

46,5

50,1

150

45,7

44,9

49,4

48,3

47,6

50,9

54,8

49,3

53,0

185

49,1

48,3

52,5

51,5

50,6

53,8

58,3

52,3

56,5

240

54,0

53,2

58,0

57,0

55,8

58,7

63,3

57,5

61,5

Таблица 4.9. Масса, кг/км, силовых кабелейс алюминиевыми жилами с пластмассовой изоляцией общего применения на напряжение 0,66 кВ

n*S, мм2

АВВГ

АПВГ

АПсВГ

АПвВГ

АВБбШв

АПБбШв

АПсБбШв

АПвБбШв

1*2,5

35

33

33

35

-

-

-

-

1*4

45

42

42

42

-

-

-

-

1*6

53

50

51

51

-

-

-

-

1*10

78

73

73

68

-

-

-

-

1*16

114

108

109

91

-

-

-

-

1*25

160

150

152

144

-

-

-

-

1*35

197

186

188

179

-

-

-

-

1*50

263

248

250

235

-

-

-

-

2*2,5

75

72

72

86

-

-

-

-

2*4

97

92

93

92

322

317

318

317

2*6

116

110

111

111

361

355

355

355

2*10

168

158

160

147

461

451

451

424

2*16

221

209

211

197

547

535

537

508

2*25

330

311

313

296

698

680

682

650

2*35

406

385

388

369

812

790

793

760

2*50

563

533

537

505

1036

1005

1010

956

3*2,5

91

86

87

91

-

-

-

-

3*4

121

113

114

113

359

351

352

351

3*6

147

138

139

139

406

396

398

397

3*10

21

8

203

205

188

521

505

507

482

3*16

292

274

276

258

634

616

618

583

3*25

439

411

415

391

834

806

810

711

3*35

548

515

520

494

1006

974

978

936

3*50

763

718

724

681

1269

1224

1230

1163

4*2,5

110

102

103

104

-

-

-

-

4*4

147

136

138

136

406

395

397

396

4*6

180

168

170

168

462

450

452

451

4*10

272

251

254

233

603

583

586

546

4*16

383

359

362

323

743

719

722

680

4*25

554

517

522

492

1015

978

983

912

4*35

718

635

681

647

1203

1160

1167

1115

4*50

973

912

921

865

1534

1473

1482

1399

3*2,5 + 1*2,5

109

102

103

109

-

-

-

-

3*4 + 1*2,5

140

130

132

131

392

399

391

391

3*6 + 1*4

174

162

164

162

456

444

446

444

3*10 + 1*6

253

235

238

220

535

567

569

533

3*16 + 1*10

363

340

343

304

713

699

703

661

3*25 + 1*16

518

484

489

460

915

941

946

875

3*35 + 1*16

651

612

618

586

1152

1093

1099

1050

3*50 + 1*25

886

831

839

789

1442

1388

1395

1319

Таблица 4.10. Масса, кг/км, силовых кабелей с медными жилами с пластмассовой изоляцией общего применения на напряжение 0,66 кВ

n*S, мм2

ВВГ

ПВГ

ПсВГ

ПвВГ

ВБбШв

ПБбШв

ПсБбШв

ПвБбШв

1*1,5

37

36

36

38

-

-

-

-

1*2,5

51

49

49

51

-

-

-

-

1*4

70

67

68

67

-

-

-

-

1*6

91

87

88

88

-

-

-

-

1*10

140

135

136

130

-

-

-

-

1*16

215

209

210

192

-

-

-

-

1*25

318

308

310

301

-

-

-

-

1*35

415

404

406

397

-

-

-

-

1*50

574

559

561

546

-

-

-

-

2*1,5

67

67

67

67

-

-

-

-

2*2,5

104

104

105

105

-

-

-

-

2*4

143

143

144

144

373

368

369

368

2*6

185

185

186

186

435

429

430

429

2*10

284

284

286

286

587

577

578

550

2*16

412

412

414

414

750

738

739

710

2*25

629

629

631

631

1016

998

1000

968

2*35

824

824

827

827

1251

1229

1233

1199

2*50

1159

1159

1164

1164

1662

1632

1636

1582

3*1,5

90

86

86

102

-

-

-

-

3*2,5

140

134

135

140

-

-

-

-

3*4

197

189

190

189

435

427

428

427

3*6

259

250

251

250

517

508

510

508

3*10

407

392

394

378

710

604

697

671

3*16

596

578

580

562

938

920

922

887

3*25

816

888

892

868

1311

1332

1287

1247

3*35

1307

1174

1179

1153

1665

1633

1637

1505

3*50

1703

1657

1664

1620

2209

2163

2170

2103

4*1,5

123

118

118

124

-

-

-

-

4*2,5

174

167

168

174

-

-

-

-

4*4

248

238

239

238

508

497

499

497

4*6

329

317

319

317

612

599

601

600

4*10

524

503

506

485

855

835

838

798

4*16

789

764

768

728

1148

1124

1127

1085

4*25

1190

1153

1158

1128

1657

1614

1619

1548

4*35

1596

1553

1559

1526

2082

2039

2045

1994

4*50

2225

2165

2173

2118

2786

2726

2734

2652

3*1,5 + 1*1

118

113

113

119

-

-

-

-

3*2,5 + 1*1,5

163

156

157

163

-

-

-

-

3*4 + 1*2,5

232

223

224

224

492

482

483

483

3*6 + 1*4

311

299

301

299

593

581

583

582

3*10 + 1*6

480

462

464

447

811

793

706

760

3*16 + 1*10

730

706

710

671

1090

1066

1070

1028

3*25 + 1*16

1097

1062

1067

1039

1553

1519

1524

1453

3*35 + 1*16

1411

1372

1378

1346

1892

1854

1859

1810

3*50 + 1*25

1985

1930

1938

1887

2541

2486

2494

2417
