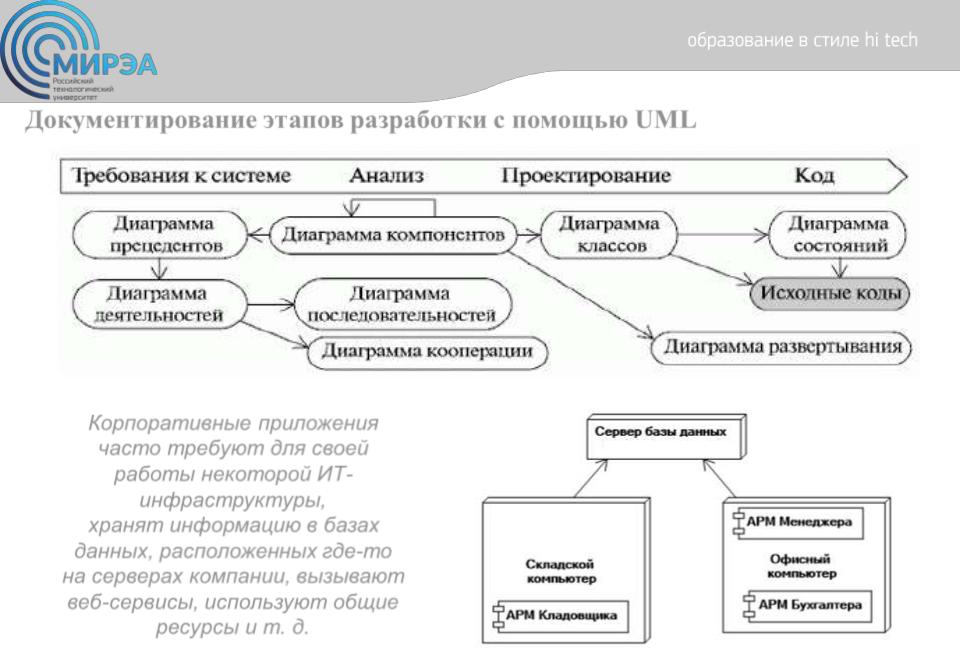

Документирование этапов разработки с помощью UML

Корпоративные приложения часто требуют для своей работы некоторой ИТинфраструктуры,

хранят информацию в базах данных, расположенных где-то на серверах компании, вызывают веб-сервисы, используют общие ресурсы и т. д.

online.mirea.ru11

Центр дистанционного обучения

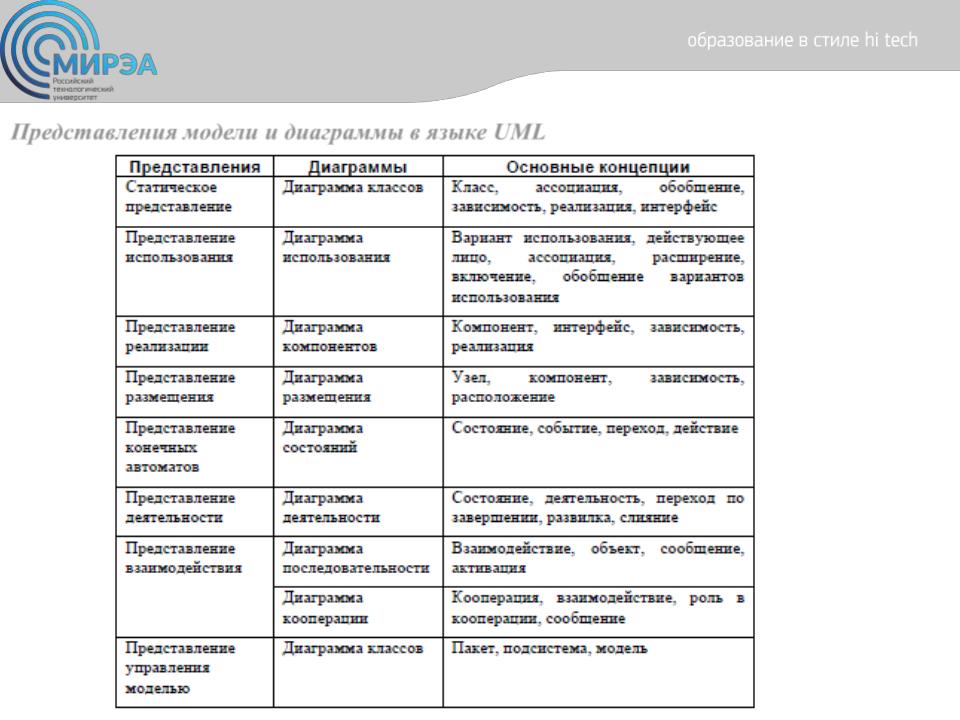

Представления модели и диаграммы в языке UML

online.mirea.ru12

Центр дистанционного обучения

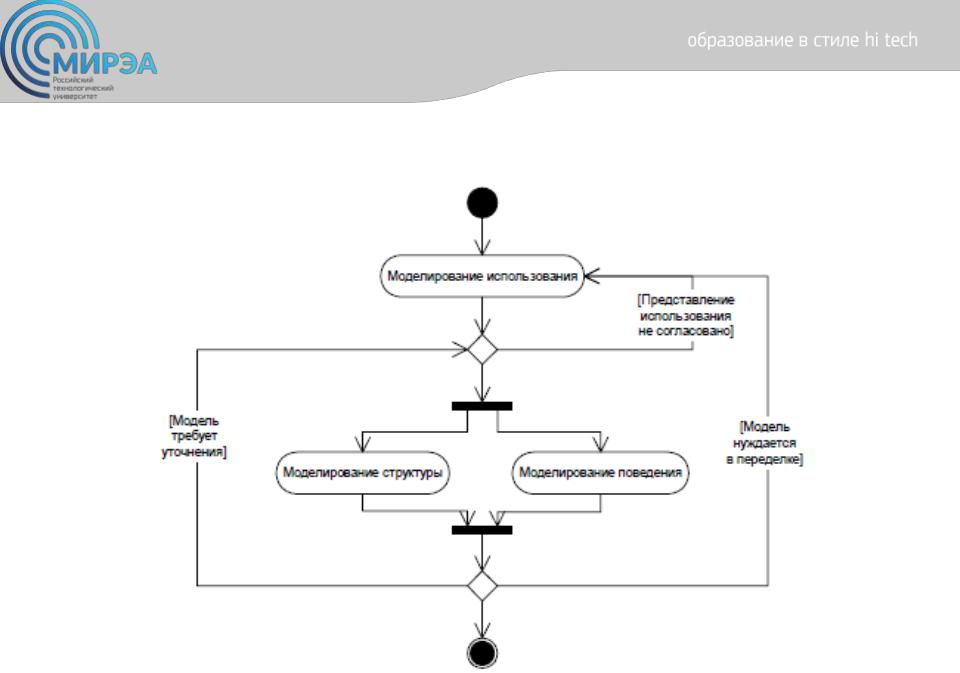

Процесс моделирования

online.mirea.ru13

Центр дистанционного обучения

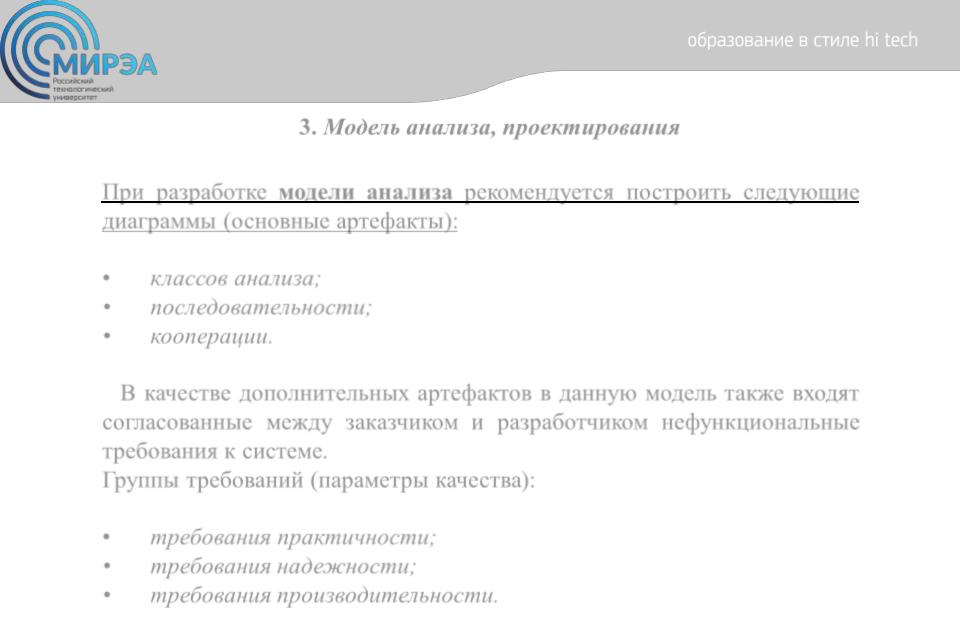

3. Модель анализа, проектирования

При разработке модели анализа рекомендуется построить следующие диаграммы (основные артефакты):

•классов анализа;

•последовательности;

•кооперации.

Вкачестве дополнительных артефактов в данную модель также входят согласованные между заказчиком и разработчиком нефункциональные требования к системе.

Группы требований (параметры качества):

•требования практичности;

•требования надежности;

•требования производительности.

online.mirea.ru

14

Центр дистанционного обучения

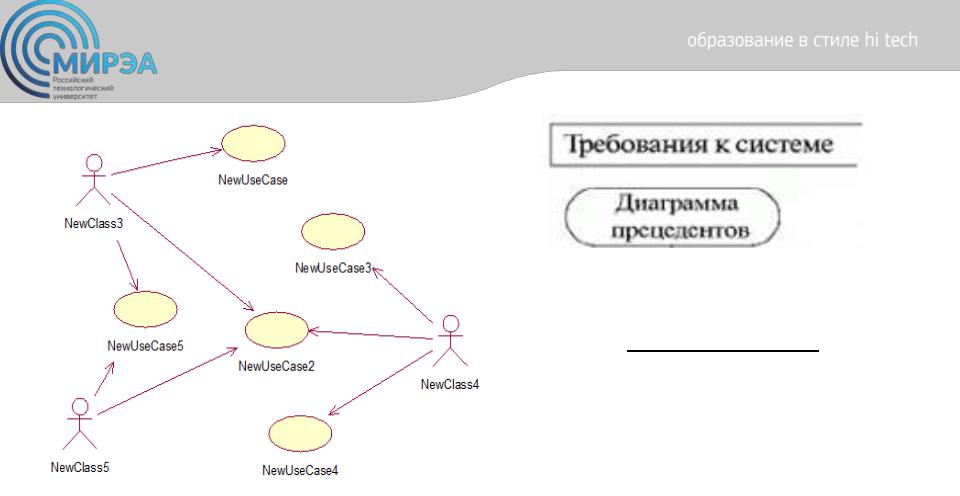

типы отношений:

-ассоциация между действующим лицом и вариантом использования;

-обобщение между действующими лицами;

-обобщение между вариантами использования;

-зависимости между вариантами использования.
