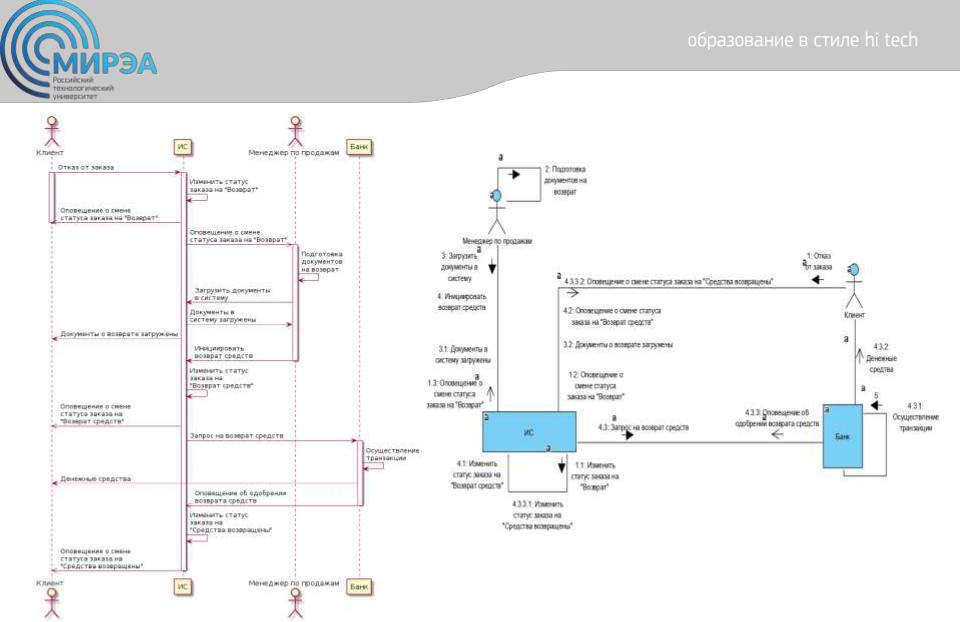

Кооперация (collaboration) служит для обозначения множества

взаимодействующих с определенной целью объектов в общем контексте

моделируемой системы. Цель самой кооперации состоит в том, чтобы специфицировать особенности реализации отдельных наиболее значимых операций в системе. Кооперация определяет структуру поведения системы в терминах взаимодействия участников этой кооперации.

Кооперация может быть представлена на двух уровнях:

•На уровне спецификации – показывает роли классификаторов и роли ассоциаций в рассматриваемом взаимодействии.

•На уровне примеров – указывает экземпляры и связи, образующие отдельные роли в кооперации.

online.mirea.ru

36

Центр дистанционного обучения

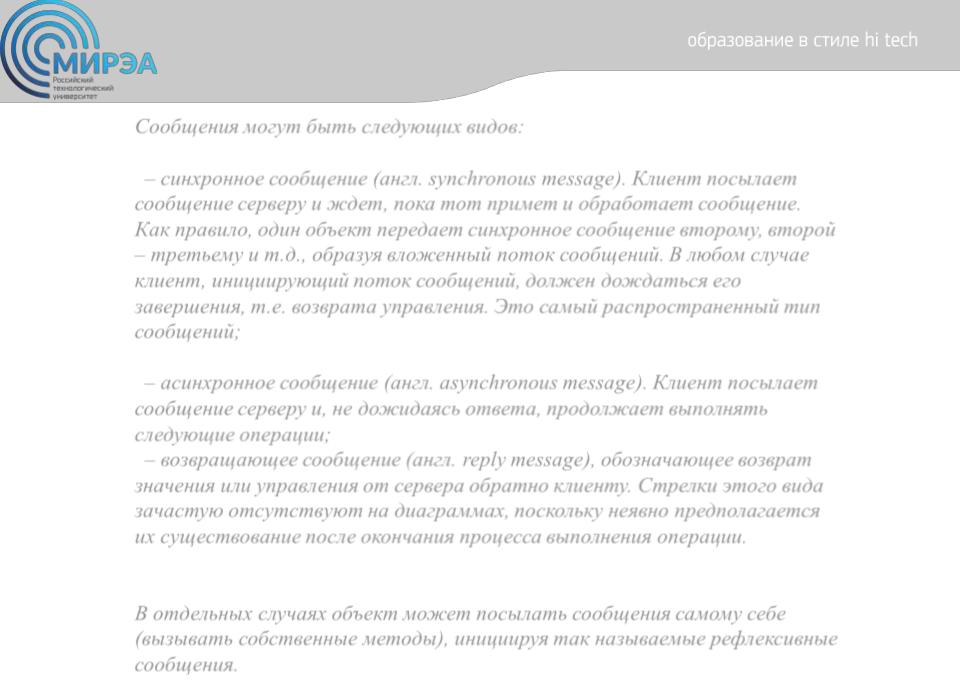

Сообщения могут быть следующих видов:

–синхронное сообщение (англ. synchronous message). Клиент посылает сообщение серверу и ждет, пока тот примет и обработает сообщение. Как правило, один объект передает синхронное сообщение второму, второй

–третьему и т.д., образуя вложенный поток сообщений. В любом случае клиент, инициирующий поток сообщений, должен дождаться его завершения, т.е. возврата управления. Это самый распространенный тип сообщений;

–асинхронное сообщение (англ. asynchronous message). Клиент посылает сообщение серверу и, не дожидаясь ответа, продолжает выполнять следующие операции;

–возвращающее сообщение (англ. reply message), обозначающее возврат значения или управления от сервера обратно клиенту. Стрелки этого вида зачастую отсутствуют на диаграммах, поскольку неявно предполагается их существование после окончания процесса выполнения операции.

В отдельных случаях объект может посылать сообщения самому себе (вызывать собственные методы), инициируя так называемые рефлексивные сообщения.

online.mirea.ru

37

Центр дистанционного обучения

online.mirea.ru

38

Центр дистанционного обучения

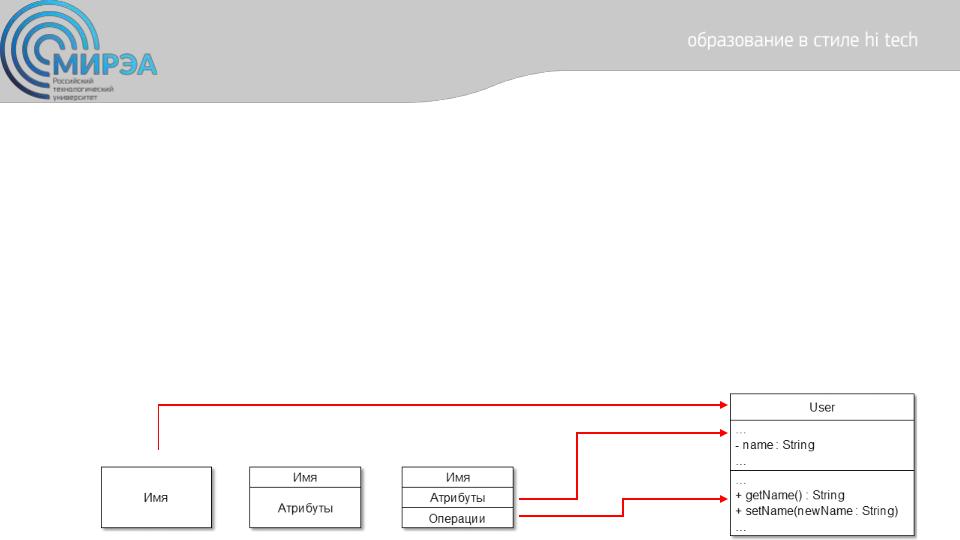

Назначение и состав диаграммы классов

Диаграмма классов определяет типы классов системы и различного рода статические связи, которые существуют между ними. На диаграммах классов изображаются также

атрибуты классов, операции классов и ограничения,

которые накладываются на связи между классами. Вид и интерпретация диаграммы классов существенно зависит от

точки зрения (уровня абстракции): классы могут

представлять сущности предметной области (в процессе анализа) или элементы программной системы

(в процессах проектирования и реализации).

online.mirea.ru

39

Центр дистанционного обучения

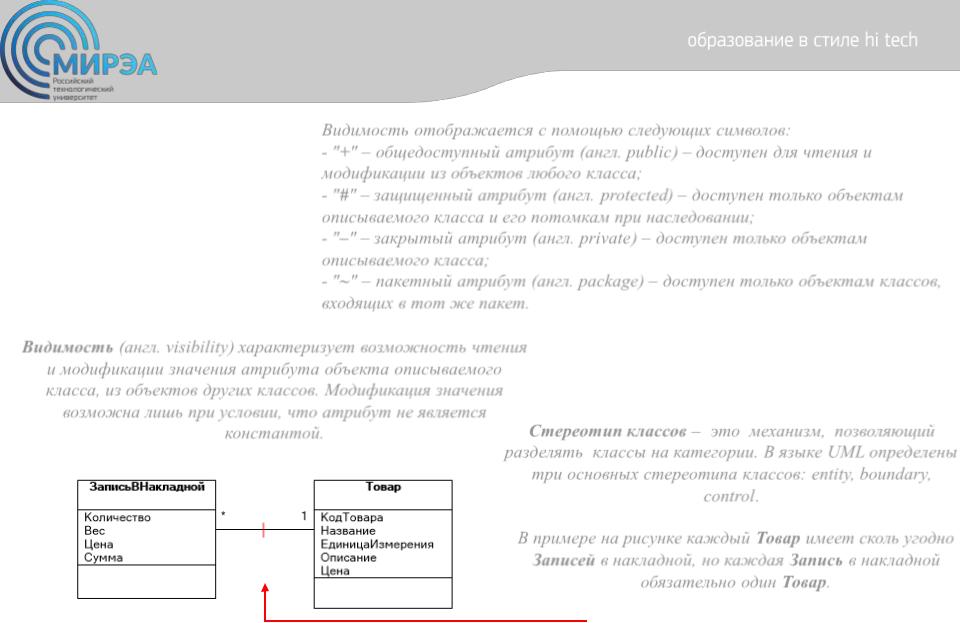

Видимость отображается с помощью следующих символов:

-"+" – общедоступный атрибут (англ. public) – доступен для чтения и модификации из объектов любого класса;

-"#" – защищенный атрибут (англ. protected) – доступен только объектам описываемого класса и его потомкам при наследовании;

-"–" – закрытый атрибут (англ. private) – доступен только объектам описываемого класса;

-"~" – пакетный атрибут (англ. package) – доступен только объектам классов, входящих в тот же пакет.

Видимость (англ. visibility) характеризует возможность чтения и модификации значения атрибута объекта описываемого класса, из объектов других классов. Модификация значения
