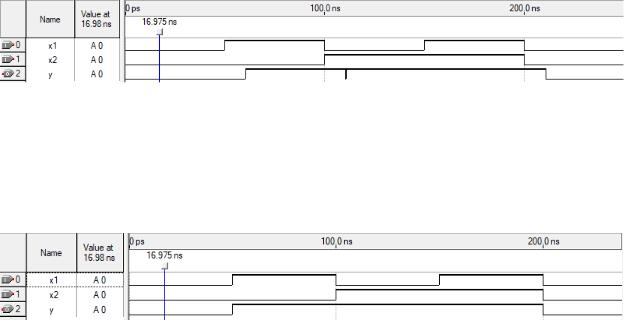

Рисунок 2.5.1 – моделирование в режиме Timing
Так как моделирование в режиме timing приближено к реальности и отображает задержки переключения, из-за чего результат немного искажается от идеального.
На рисунке 2.5.2 представлено моделирование схемы 2ИЛИ в режиме
Functional.
Рисунок 2.5.2 – моделирование в режиме Functional
Один временной интервал равен 100 наносекунд. Если сравнить моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.
6
3. УСТРОЙСТВО 2ИСКЛ.ИЛИ
3.1 ТАБЛИЦА ИСТИННОСТИ
Данное устройство дает на выходе логический сигнал 0 только тогда, когда на обоих входах логический сигнал 0 или на обоих 1.
Таблица 3.1.1 – таблица истинности 2искл.ИЛИ
a |
b |
а b |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
3.2 ФОРМУЛА
Формула этой логической операции выглядит следующим образом:
=
3.3 ФУНКЦИОНАЛЬНАЯ СХЕМА
На рисунке 3.3.1 представлена функциональная схема 2искл.ИЛИ.
Рисунок 3.3.1 – Функциональная схема 2искл.ИЛИ
x1,x2 являются входами, а y – выходом, выдающим результат схемы 2искл.ИЛИ.
3.4 КОД НА SYSTEMVERIILOG HDL
Ниже приведен код схемы 2искл.ИЛИ: module x_orsv (
input x1, x2, output y);
assign y = x1 ^ x2; endmodule
x1,x2 являются входами, а y – выходом, выдающим результат схемы 2искл.ИЛИ.
3.5 МОДЕЛИРОВАНИЕ
На рисунке 3.5.1 представлено моделирование схемы 2искл.ИЛИ в режиме
Timing.
7

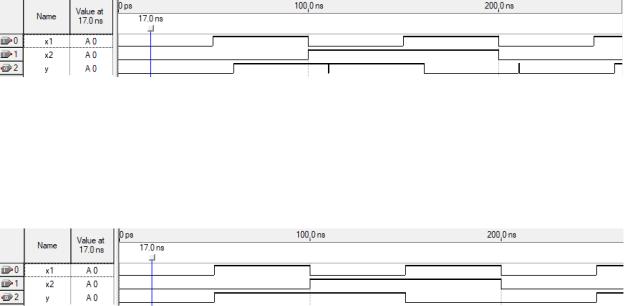

Рисунок 3.5.1 – моделирование в режиме Timing
Так как моделирование в режиме timing приближено к реальности и отображает задержки переключения, из-за чего результат немного искажается от идеального.
На рисунке 3.5.2 представлено моделирование схемы 2искл.ИЛИ в режиме
Functional.
Рисунок 3.5.2 – моделирование в режиме Functional
Один временной интервал равен 100 наносекунд. Если сравнить моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.
8
4.УСТРОЙСТВО 2И-НЕ
4.1ТАБЛИЦА ИСТИННОСТИ
Данное устройство дает на выходе логический сигнал 0 только тогда, когда на обоих входах логический сигнал 1.
Таблица 4.1.1 – таблица истинности 2И-НЕ.
a |
b |
|
|
|
|
|
|
||
0 |
0 |
|
1 |
|
0 |
1 |
|
1 |
|
1 |
0 |
|
1 |
|
1 |
1 |
|
0 |
|
4.2 ФОРМУЛА
Формула этой логической операции выглядит следующим образом:
=
4.3 ФУНКЦИОНАЛЬНАЯ СХЕМА
На рисунке 4.3.1 представлена функциональная схема 2И-НЕ.
Рисунок 4.3.1 – Функциональная схема 2И-НЕ
x1,x2 являются входами, а y – выходом, выдающим результат схемы 2ИНЕ.
4.4 КОД НА SYSTEMVERIILOG HDL
Ниже приведен код схемы 2И-НЕ: module notand(
input x1,x2, output y);
assign y = ~(x1 & x2); endmodule
x1,x2 являются входами, а y – выходом, выдающим результат схемы 2ИНЕ.
4.5 МОДЕЛИРОВАНИЕ
На рисунке 4.5.1 представлено моделирование схемы 2И-НЕ в режиме
Timing.
9

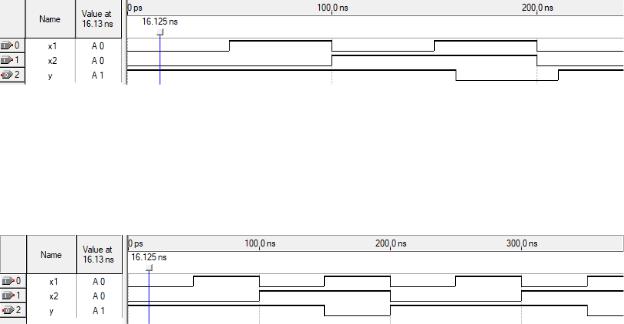

Рисунок 4.5.1 – моделирование в режиме Timing
Так как моделирование в режиме timing приближено к реальности и отображает задержки переключения, из-за чего результат немного искажается от идеального.
На рисунке 4.5.2 представлено моделирование схемы 2И-НЕ в режиме
Functional.
Рисунок 4.5.2 – моделирование в режиме Functional
Один временной интервал равен 100 наносекунд. Если сравнить моделирование в режиме Functional, то оно полностью совпадает с таблицей истинности.
