Материал: 12-13 майн

НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ

«МЭИ»

Кафедра Тепловых Электрических Станций

ДОМАШНЕЕ ЗАДАНИЕ № 12-13

по дисциплине

«Режимы работы и эксплуатации ТЭС»

Москва, 2021

Задание 12

Для заданного варианта (см. табл.1) определить тепловую нагрузку турбины, и параметры в отборе.

1. Определить электрическую мощность турбины Т-110/120-130 при работе по тепловому графику;

2. Определить температуру сетевой воды за СП-2 в зависимости от режима работы и давление в отборе;

3. Определить удельный расход топлива на отпуск электроэнергии и тепла отпускаемого из отборов турбины.

Объяснить характер полученных зависимостей.

Исходные данные:

Для расчетов использовать энергетические характеристики турбины.

где Q_TURB – расход тепла в голову турбины (МДж/с);

Q_T – теплофикационная нагрузка отборов турбины (МДж/с);

N_T, N – электрическая мощность развиваемая турбиной при работе по тепловому графику, и по электрическому, соответственно (МВт);

P_T – давление в верхнем отопительном отборе (МПа).

Для всех режимов работы принять недогрев в сетевых подогревателях принять в соответствии с тепловой нагрузкой отборов (см. табл.2), а потери давления в подводящих трубопроводах Р_см. варианты заданий. Максимально-допустимое давление в верхнем отопительном отборе принять , минимальное .

Задание 13

Используя исходные данные и результаты расчета задания 12, определить, как изменятся по-казатели работы станции в целом, если часть нагрузка отборов турбины передается на ПВК, в про-цессе разгружения до минимальной нагрузки по производительности котла. Котел типа ТГМЕ-464, производительность 500 т/ч. Минимальная нагрузка котельного агрегата 40% от Dном, или 200т/ч. Определить суммарные затраты топлива, в режиме с разгружением и передачей тепловой нагрузки на ПВК.

Определить расход топлива при передаче нагрузки на ПВК на отпуск тепла и выработку электроэнергии, при этом удельный расход топлива на отпуск тепла остается постоянным (для удобства оценки), вся разница в расходах топлива по сравнению с исходным вариантом переносятся на электроэнергию. Начальные параметры пара на выходе из КА: и

Таблица 1 – Исходные данные

Таблица 2 – Значение недогрева в сетевых подогревателях по тепловой нагрузке отборов

Решение задания 12

По температуре наружного воздуха определяем по графику теплосети (рис.1) температуры прямой и обратной сетевой воды:

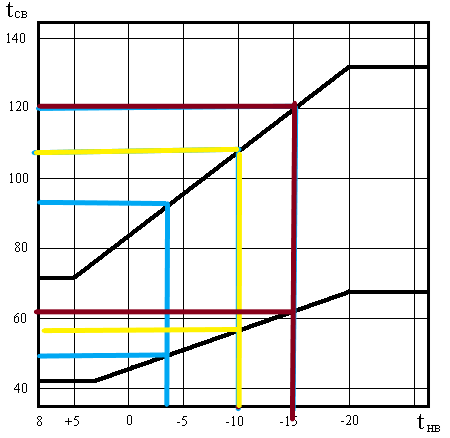

Рисунок 1 – Температурный график теплосети

При температуре наружного воздуха :

1. Отпускаемая тепловая мощность блока:

Т.к. меньше максимальной нагрузки отборов, то нагрузка блока остаётся равной нагрузке отборов.

2. Относительная тепловая мощность:

3. По таблице 2 с помощью интерполяции определим недогрев в верхнем сетевом подогревателе .

4. Температура насыщения в верхнем сетевом подогревателе:

5. Давление насыщения в верхнем сетевом подогревателе:

6. Давление в отборе:

Максимальное давление в верхнем отборе 0,25 МПа, соответственно блок может обеспечить подогрев воды в данном режиме.

7. Электрическая мощность, развиваемая турбиной при работе по тепловому графику:

8. Расход тепла в голову турбины при работу по тепловому графику:

9. Расход тепла на выработку электроэнергии:

10. Расход условного топлива на выработку электроэнергии:

11. Удельный расход условного топлива на выработку электроэнергии:

12. Расход условного топлива на выработку тепловой энергии:

13. Удельный расход условного топлива на выработку тепловой энергии:

При температуре наружного воздуха :

1. Отпускаемая тепловая мощность блока:

Т.к. меньше максимальной нагрузки отборов, то нагрузка блока остаётся равной нагрузке отборов.

2. Относительная тепловая мощность:

3. По таблице 2 с помощью интерполяции определим недогрев в верхнем сетевом подогревателе .

4. Температура насыщения в верхнем сетевом подогревателе:

5. Давление насыщения в верхнем сетевом подогревателе:

6. Давление в отборе:

Максимальное давление в верхнем отборе 0,25 МПа, соответственно блок может обеспечить подогрев воды в данном режиме.

7. Электрическая мощность, развиваемая турбиной при работе по тепловому графику:

8. Расход тепла в голову турбины при работу по тепловому графику:

9. Расход тепла на выработку электроэнергии:

10. Расход условного топлива на выработку электроэнергии:

11. Удельный расход условного топлива на выработку электроэнергии:

12. Расход условного топлива на выработку тепловой энергии:

13. Удельный расход условного топлива на выработку тепловой энергии:

При температуре наружного воздуха :

1. Отпускаемая тепловая мощность блока:

Т.к. больше максимальной нагрузки отборов, то нагрузку блока принимаем равной максимальной Тогда температура воды за ПСГ2 находится по формуле:

2. Относительная тепловая мощность:

3. По таблице 2 с помощью интерполяции определим недогрев в верхнем сетевом подогревателе .

4. Температура насыщения в верхнем сетевом подогревателе:

5. Давление насыщения в верхнем сетевом подогревателе:

6. Давление в отборе:

7. Для температуры давление в отборе больше 0,25 МПа. Поэтому для примем давление в отборе максимальным и пересчитаем, давление насыщения, температуру насыщения, температуру прямой сетевой воды и суммарную тепловую нагрузку блока:

8. Электрическая мощность, развиваемая турбиной при работе по тепловому графику:

9. Расход тепла в голову турбины при работу по тепловому графику:

10. Расход тепла на выработку электроэнергии:

11. Расход условного топлива на выработку электроэнергии:

12. Удельный расход условного топлива на выработку электроэнергии:

13. Расход условного топлива на выработку тепловой энергии:

14. Удельный расход условного топлива на выработку тепловой энергии:

Вывод

При понижении температуры наружного воздуха удельный расход топлива на выработку электроэнергии растет, т.к. происходит уменьшение используемого теплоперепада и увеличение расхода пара в голову турбины, вследствие роста давления в теплофикационных отборах.

При понижении температуры наружного воздуха, температура сетевой воды за СП2 увеличивается, до достижения максимальной тепловой нагрузки температура за СП2 равна температуре прямой сетевой воды.
