Министерство науки и высшей школы Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования

«Сибирский государственный автомобильно-дорожный университет (СибАДИ)»

В. И. Сологаев

ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ ЖИЛОГО ЗДАНИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ КУРСОВОЙ РАБОТЫ

3-е издание,

деривативное

Омск – 2018

УДК 696.1

Согласно 436-ФЗ от 29.12.2010 «О защите детей от

ББК 38.761

информации, причиняющей вред их здоровью и развитию»

данная продукциямаркировке не подлежит.

С60



Рецензенты:

д-р геогр. наук, проф. И.В. Карнацевич (ОмГПУ); канд. техн. наук Р.Ш. Абжалимов (Омскгражданпроект)

Работа утверждена редакционно-издательским советом СибАДИ в качестве учебного пособия.

Сологаев, Валерий Иванович.

С60 Водоснабжение и канализация жилого здания [Электронный ресурс] :

методические указания к выполнению курсовой работы – Электрон. дан. – Омск :

СибАДИ, 2018. – Режим доступа: http://bek.sibadi.org/fulltext/bn1117.pdf,

свободный после авторизации. – Загл. с экрана.

Даны основы проектирования внутреннего водопровода и канализации на примере жилого здания (курсовая работа, контрольная работа заочников).

Дополнены автоматизацией проектирования с помощью компьютерных технологий локально на персональном компьютере и дистанционно через сеть Internet в компьютерных классах СибАДИ.

Предназначены для обучающихся всех форм обучения направления «Строительство».

Подготовлены на кафедре «Городское строительство, хозяйство и экспертиза объектов недвижимости».

Текстовое (символьное) издание(670 КБ)

Системные требования: Intel, 3,4 GHz; 150 Мб; Windows XP/Vista/7; DVD-ROM;

1 Гб свободного места на жестком диске; программа для чтения pdf-файлов: Adobe Acrobat Reader; Foxit Reader

Издание третье, деривативное.

Издательско-полиграфический комплекс СибАДИ. 644080, г. Омск, пр. Мира, 5 РИО ИПК СибАДИ. 644080, г. Омск, ул. 2-я Поселковая, 1

ФГБОУ ВО «СибАДИ», 2018

Оглавление

1. ВВЕДЕНИЕ …………………………………………………………………… 3

1.1. Исходные данные для проектирования …………………………………… 4

1.2. Состав курсовой работы ……………………………………………………

6

1.3. Оформление работы ………………………………………………………..

7

2. ПРОЕКТИРОВАНИЕ ВОДОПРОВОДА ЗДАНИЯ ………………………..

8

2.1.Выбор системы и разработка схемы водопровода ………………………. 8

2.2.Аксонометрическая схема водопровода …………………………………. 12

2.3.Гидравлический расчёт водопровода …………………………………….. 13

2.4. Подбор водомеров и насосов ………………………………………………

16

2.5. Составление спецификации на водопровод ………………………………

18

3. ПРОЕКТИРОВАНИЕ КАНАЛИЗАЦИИ ЗДАНИЯ ………………………..

19

3.1.Выбор системы и разработка схемы канализации ………………………. 19

3.2.Аксонометрическая схема внутренней канализации ……………………. 24

3.3.Составление спецификации на канализацию ……………………………. 25

3.4.Гидравлический расчёт дворовой канализации и построение её продольного профиля ………………………………….. 26

3.5.Таблица «Основные показатели по водопроводу

и канализации здания» ……………………………………………………

28

Пример заполнения основной надписи .............................................................

28

Библиографический список ……………………………………………………

29

1. ВВЕДЕНИЕ

Методические указания к выполнению курсовой работы для студентов очного отделения и контрольной работы заочников составлены для обучающихся по всем формам обучения (бакалавриат, специалитет, магистратура) по направлению «Строительство».

Кроме указаний по методике проектирования систем водоснабжения и водоотведения многоквартирного жилого здания, в них содержатся необходимые ссылки на нормативно-справочную литературу, использованию которой студенты должны уделять внимание в первую очередь. Дан большой сквозной пример расчётов и выполнения чертежей в соответствии с конкретным вариантом задания на проектирование внутреннего водопровода и канализации многоквартирного жилого дома.

Цель методических указаний состоит не в дублировании нормативносправочной литературы, а в облегчении использования последней студентами, в стремлении научить их работать с ней.

Следует иметь в виду, что указанные в списке литературы документы могут со временем обновляться. Поэтому студенты должны самостоятельно учитывать такие изменения и вносить соответствующие коррективы в ходе проектирования по своему варианту задания.

3

1.1. Исходные данные для проектирования

Каждому студенту выдаётся индивидуальное задание на выполнение курсовой работы. Оно содержит исходные данные для проектирования. К заданию прилагается вкладыш: план этажа секции жилого дома в масштабе 1:100. Задание и вкладыш сохраняются и возвращаются студентами по окончании проектирования при защите курсовой работы.

Приступая к проектированию, студент, прежде всего, должен внимательно ознакомиться с заданием и прочитать данные методические указания.

Жилой дом, рассматриваемый в работе, может быть задан многоэтажный из нескольких секций вытянутый в плане, то есть он многоподъездный.

Величина гарантийного напора в наружной сети водопровода, указанная в задании, измеряется в метрах водяного столба, отсчитывается по вертикали от верха трубы этой сети и геометрически означает ту максимальную высоту, на которую может подняться вода без подкачки её насосами.

Втаблице исходных данных (см. задание) содержится информация по генплану участка застройки: расположение наружных водопроводных и канализационных сетей по отношению к зданию, их диаметры, абсолютные отметки труб и пола 1-го этажа. Красная линия застройки — это граница между территориями застройки и улицы (проезжая часть с тротуарами и газонами).

Абсолютные высотные геодезические отметки отсчитывают от среднего уровня поверхности океана. В России они отсчитываются от уровня Балтийского моря. Абсолютные отметки применяют для наружных сетей. Относительные отметки здания отсчитываются обычно от поверхности пола 1-го этажа, который принимается за нуль. Относительный нуль здания обычно выше земли на расстоянии около метра. Относительные отметки выше нуля проставляют со знаком плюс, ниже нуля — со знаком минус. Относительные отметки применяют для внутренних сетей.

Глубина промерзания грунта отсчитывается от поверхности земли. Лотком называется нижняя часть сечения канализационной трубы. Расход холодной воды на вводе водопровода в здание можно принять без учёта подачи на горячее водоснабжение.

Вметодических указаниях рассмотрен пример проектирования холодного хозяйственно-питьевого водопровода В1 и бытовой канализации К1 для жилого трёхэтажного двухсекционного здания с техническим подпольем и плоской кровлей. План этажа секции данного жилого дома показан на рис. 1.

Вариант задания по генплану участка (но не сам генплан) с существующими наружными сетями водопровода В1 и канализации К1 изображён на рис. 2.

.

4

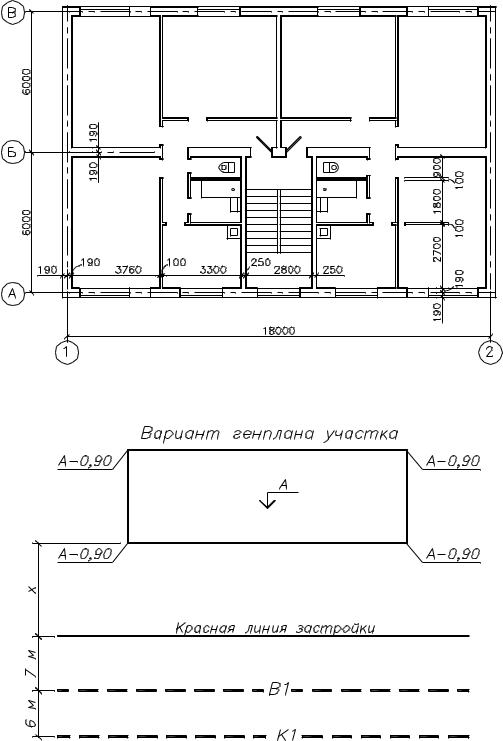

План этажа секции жилого дома

Рис. 1

Рис. 2

На генплане прямоугольником изображено многосекционное здание. В центре здания дана в метрах абсолютная отметка пола 1-го этажа, в нашем примере А = 100,00. По краям дома показаны отметки земли. Красная линия застройки находится на расстоянии от здания х = 12 м. Далее расположены существующие наружные сети хозяйственно-питьевого водопровода В1 и бытовой канализации К1. Наименьший гарантированный напор в сети наружного водопровода Нg = 15 м. Диаметр трубы наружного водопровода 100 мм. Диаметр трубы наружной канализации 450 мм. Глубина промерзания грунта 2,1 метра. Высота этажа 3 м (от пола до пола). Толщина междуэтажного перекрытия 0,3 м. Толщина плоской

5
