Материал: 18 лаба
НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ «МЭИ»
Лабораторная работа №18
Определение интегральной степени черноты твердых тел (калориметрический метод)
Группа: ТФ-01-18
Студент: Масленникова М.Р.
Преподаватель: Дееб Равад
Москва 2020
Отчет о работе

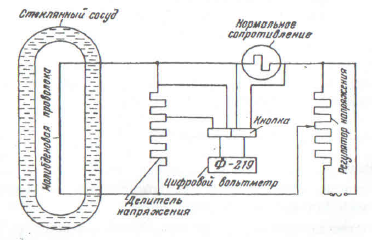

Принципиальная схема опытной установки
Рис. 1. Схема экспериментальной установки.
Протокол записи показаний приборов
Длина нити – 275 мм;
Диаметр нити – 0,3 мм;
Температура нити – t = 120+867 Rt;
Rд. общ = 1000 Ом;
Rд. изм = 200 Ом;
Rn = 0,05 Ом;
tокр. ср. = 25 °C
|
№ опыта |
Uд, мВ |
Un, мВ |
|
1 |
30,0 |
35,5 |
|
2 |
50,2 |
42,7 |
|
3 |
64,7 |
49,9 |
|
4 |
84,8 |
58,1 |
|
5 |
99,8 |
62,3 |
|
6 |
123,5 |
71,7 |
|
7 |
132,7 |
73,8 |
|
8 |
150 |
76,6 |
|
9 |
182,3 |
85,8 |
Обработка результатов измерения
Вариант 1

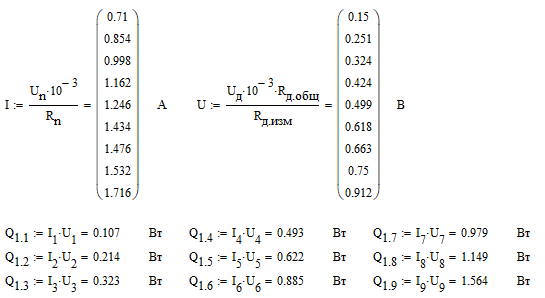

Рис. 2. Определение электрической мощности Q1.
Рис. 3. Определение электрического сопротивления проволоки R.
Рис. 4. Определение температуры нити T1 и температуры T2.
Рис. 5. Расчет интегральной полусферической степени черноты.
Рис. 6. Графическая зависимость εth = f(T1) и сравнение экспериментальных результатов и литературными значениями.
Вариант 2
Рис. 7. Определение удельного электрического сопротивления r0.

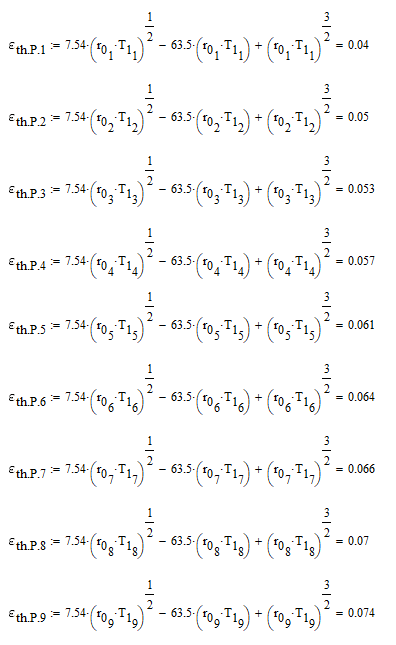

Рис. 8. Расчет интегральной полусферической степени черноты (излучательной способности) εthР.
Рис. 9. Графическая зависимость εthР = f(T1) и сравнение экспериментальных результатов и литературными значениями.
Вывод
Таким образом, значения интегральной полусферической степени черноты, найденные калориметрическим методом, значительно отличаются от табличных и имеют большие отклонения от аппроксимирующей прямой.
Значения интегральной полусферической степени черноты (излучательной способности), найденные по формуле Девиссона и Уикса, ближе к табличным и их графическая зависимость от температуры нити почти линейна.
