Приложение 5

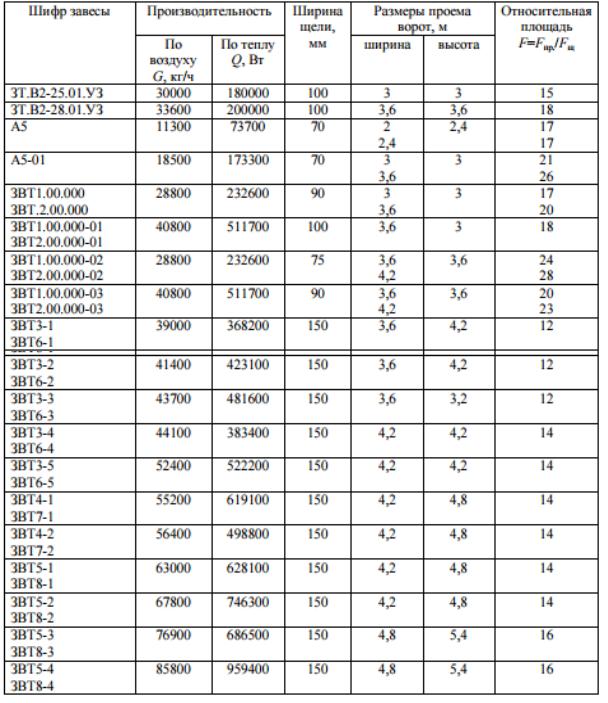

Основные расчетные показатели боковых двухсторонних воздушно-тепловых завес
46
Приложение 6
Рекомендуемые воздухораспределители и их аэродинамические характеристики для схемы А
Тип BP |
Распределение |
m* |
n |
Примечание |
|
регулирующего |
|
|
|
|
элемента |
|
|
|
АМН-К, АМР- |
α1=0° |
8,4 |
5,1 |
Жалюзи расположены верти- |
К |
|
|
|
кально и верно при α>0° |
АМН-К, АМР- |
α1=30° |
6,2 |
3,7 |
Жалюзи расположены веерно |
К |
|
|
|
при α>0°, наружный ряд – вер- |
|
|
|
|
тикальный, внутренний- |
|
|
|
|
горизонтальный |
АДН-К, АДР-К |
α1= α2=0° |
8,4 |
5,1 |
|
АДН-К, АЛР-К |
α1= α2=30° |
5,3 |
3,2 |
|
АЛН-К, АЛР-К |
- |
8,4 |
5,1 |
|
1АЛС, 1АЛС |
α1=0° |
1,1 |
0,6 |
|
2АРС, 2АЛС |
α1=0° |
1,6 |
0,8 |
|
3АРС, 3АЛС |
α1=0° |
2,0 |
1,1 |
|
|
|
|
|
Продолжение табл. 4 |
4АРС, 4АЛС |
α1=0° |
2,2 |
1,2 |
|
5АРС, 5АЛС |
α1=0° |
2,5 |
1,4 |
|
6АРС, 6АЛС |
α1=0° |
2,8 |
1,5 |
|
ДПУ-М |
b=0,2A |
2,1 |
1,3 |
|
ДПУ-К |
b=0,15A |
2,8 |
1,2 |
|
ДПУ-С |
- |
12,0 |
7,2 |
|
ДПУ-В |
b=0 |
5,0 |
3,0 |
|
1АПН, 1АПР |
- |
6,5 |
4,0 |
Установлен на потолке у стены |
1ВПТ, 1ВКТ, |
Схема 2 |
1,2 |
1,0 |
|
2ВКТ |
|
|
|
|
1ВПТ, 1ВКТ, |
Схема 4 |
2,0 |
1,2 |
|
2ВКТ |
|
|
|
|
1ВПТ, 1ВКТ, |
Схема 5 |
2,8 |
1,7 |
|
2ВКТ |
|
|
|
|
ВП3 |
- |
3,2 |
1,9 |
|
* - значения m для условий настилания
47
Приложение 7
Рекомендуемые воздухораспределители и их аэродинамические характеристики для схемы В
Тип BP |
Регулирование |
m |
n |
Примечание |
АМН-К, АМР-К |
α1=0° |
6,0 |
5,1 |
Жалюзи расположены ве- |
АМН-К, АМР-К |
α1=30° |
4,4 |
3,7 |
|
АМН-К, АМР-К |
α1=45° |
4,1 |
3,4 |
ерно под углом α относи- |
АДН-К, АДР-К |
α1=α2=0° |
6,0 |
5,1 |
тельно центральной жалю- |
АДН-К, АДР-К |
α1=α2=30° |
3,8 |
3,2 |
зи |
АДН-К, АДР-К |
α1=α2=45° |
3,6 |
3,0 |
|
АЛН-К, АЛР-К |
- |
6,0 |
5,1 |
|
ДПУ-С |
- |
8,5 |
7,2 |
|
ДПУ-В |
b=0 |
3,6 |
3,0 |
|
1ВПТ, 1ВКТ, 2ВКТ |
Схема 5 |
2,0 |
1,7 |
|
1ВП3 |
- |
2,3 |
1,9 |
|
Приложение 8
Рекомендуемые воздухораспределители и их аэродинамические характеристики для схемы Г
Тип BP |
Регулирование |
m |
n |
Примечание |
АМН-К, АМР-К |
α1=0° |
6,0 |
5,1 |
Жалюзи расположены веерно под |
АМН-К, АМР-К |
α1=30° |
3,9 |
3,3 |
углом α1>0° относительно цен- |
АМН-К, АМР-К |
α1=45° |
3,6 |
3,0 |
тральной жалюзи |
АМН-К, АМР-К |
α1=60° |
3,3 |
2,8 |
|
АДН-К, АДР-К |
α1= α2=0° |
6,0 |
5,1 |
Жалюзи наружного и внутреннего |
АДН-К, АДР-К |
α1= α2=30° |
3,3 |
2,8 |
рядов расположены веерно под |
АДН-К, АДР-К |
α1= α2=45° |
3,0 |
2,6 |
углом α1=α2>0° относительно цен- |
АДН-К, АДР-К |
α1= α2=60° |
2,6 |
2,0 |
тральной жалюзи |
1АРС, 1АЛС |
α=0° |
0,8 |
0,6 |
|
2АРС, 2АЛС |
α=0° |
1,1 |
0,8 |
|
3АРС, 3АЛС |
α=0° |
1,4 |
1,1 |
|
4АРС, 4АЛС |
α=0° |
1,6 |
1,2 |
|
5АРС, 5АЛС |
α=0° |
1,8 |
1,4 |
|
6АРС, 6АЛС |
α=0° |
2,0 |
1,5 |
|
ДПУ-М |
b=0,2A |
1,5 |
1,3 |
|
ДПУ-К |
b=0,15A |
2,0 |
1,7 |
|
ДПУ-С |
- |
8,5 |
7,2 |
|
ДПУ-В |
Положение 2 |
3,6 |
3,0 |
|
1СПП, 1СПП-М, |
- |
2,1 |
1,7 |
|
1СКП |
|
|
|
|
ВПМ125 |
b=12 мм, N=12 об. |
1,3 |
1,1 |
|
ВПМ160 |
b=16 мм, N=13 об. |
1,3 |
1,1 |
|
1ВПТ, 1ВКТ, 2ВКТ |
Схема 5 |
2,0 |
1,7 |
|
1ВП3, 1ВК3 |
- |
2,3 |
1,9 |
|
|
|
48 |
|
|
Приложение 9

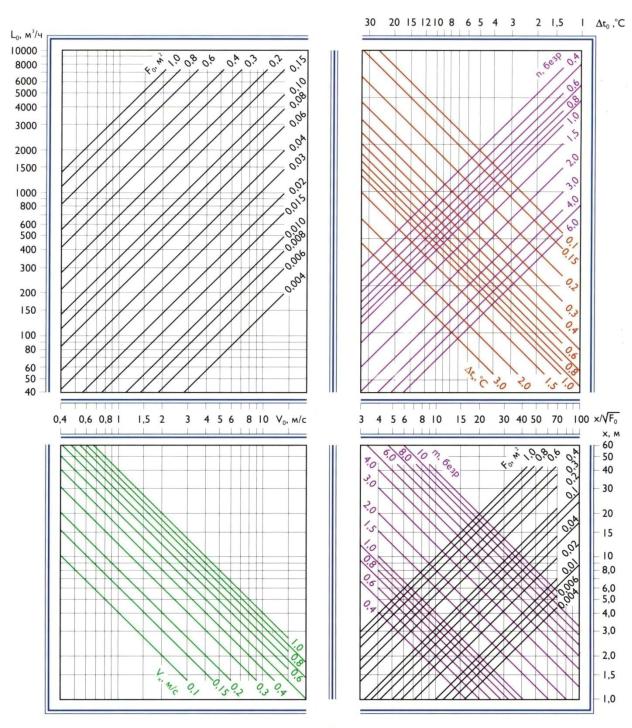

Номограмма I для расчета максимальной скорости Vx и избыточной температуры ∆tx на оси струи
49
Приложение 10

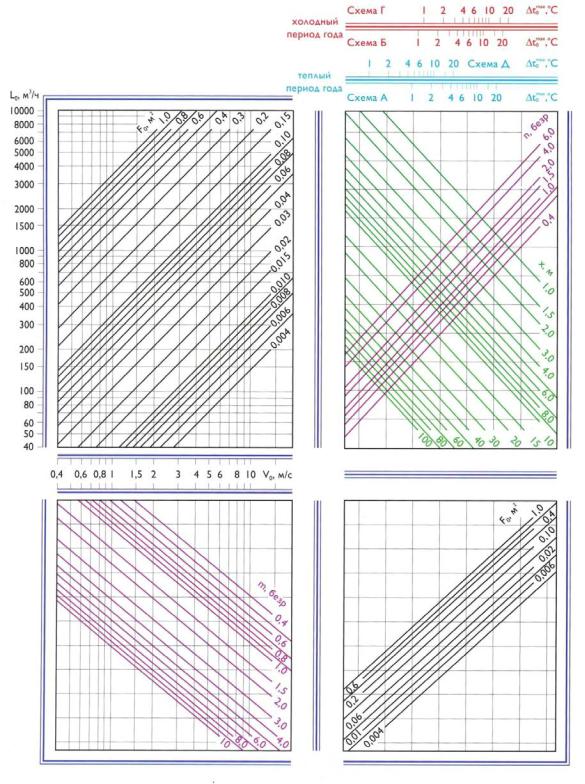

Номограмма II для расчета максимальной избыточной температуры приточного воздуха ∆t0max в теплый и
холодный периоды года
