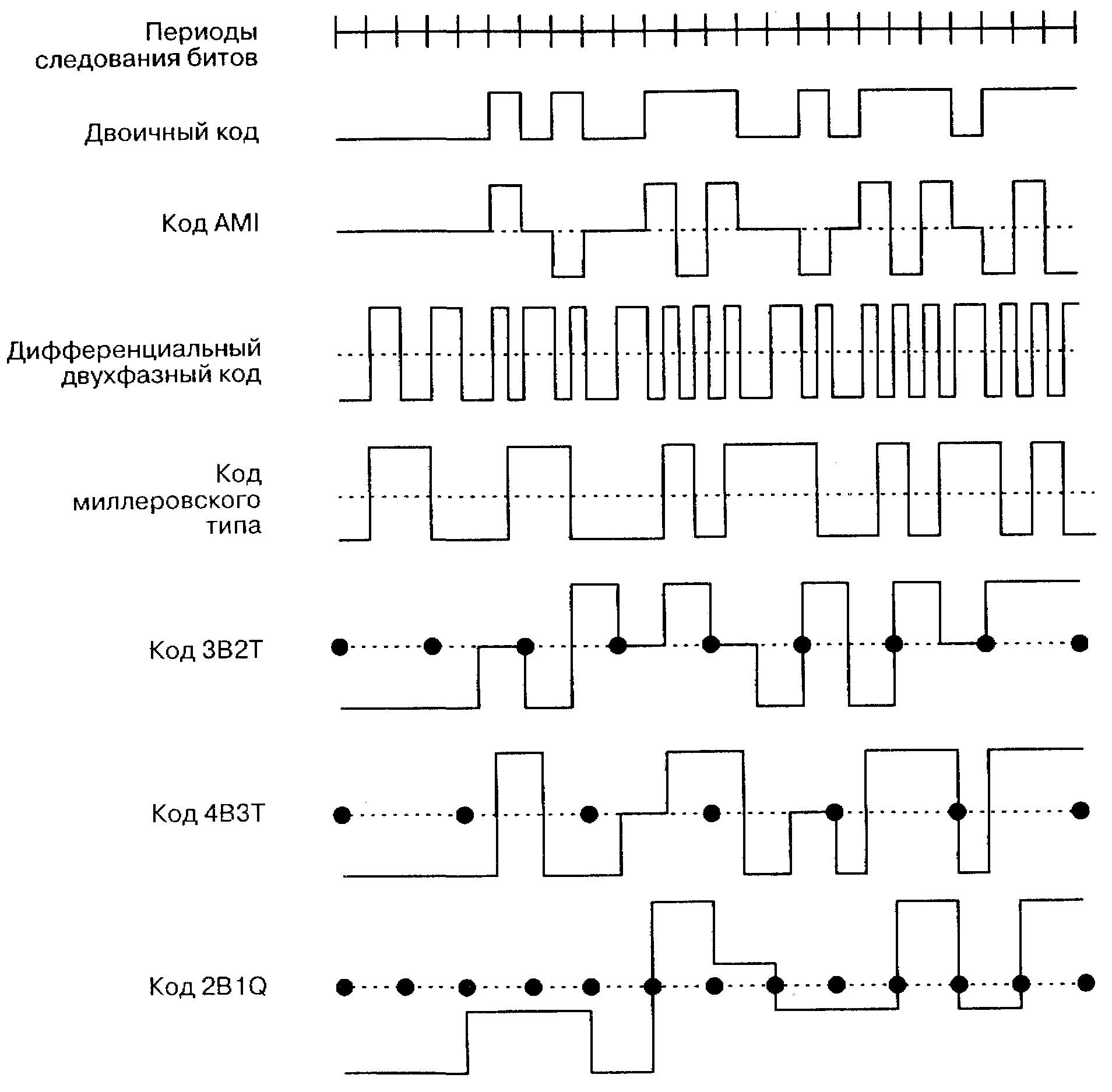

Рис. 2.8. Линейные коды для передачи по парам медных проводов
Одним из простейших кодов является двухуровневый двухфазный код. Попросту говоря, он может представить «I» положительным переходом фазы в центре битового интервала, а «О» — отрицательным переходом фазы. Чтобы избежать необходимости помечать отдельные жилы медной пары, что создает рабочие проблемы при эксплуатации, разумнее использовать дифференциальное двухфазное кодирование. При этом «I» представляется как единичная прямоугольная волна, а «О» — как половина периода прямоугольной волны с вдвое большим периодом. Здесь также имеет место пересечение нулевого уровня (переход через ноль) на каждой границе битовых интервалов.
Недостаток двухфазного кодирования состоит в необходимости иметь полосу пропускания, вдвое более широкую, чем для боль-
Цифровые абонентские линии 55
шинства других кодов, но это компенсируется преимуществами более простой реализации. Поскольку полоса пропускания широка и спектральная энергия на нижних частотах мала, эхосигнал быстро замирает, что позволяет реализовать эхокомпенсатор на основе запоминающего устройства. Кроме того, реализацию можно выполнить с помощью фиксированного выравнивателя, т.к. код является частично самовыравнивающимся (самовыравнивание происходит, поскольку дисперсия нулей и единиц может нейтрализоваться по длине линий, т.к. кодирование нулей как полуцикла с большой величиной третьей гармоники вырабатывает сигнал с характеристиками, подобными характеристикам единиц, кодирующихся как полный цикл).
Двухфазное кодирование тесно связано с миллеровскими кодами, которые имеют гораздо меньший спектр. Например, один из типов миллеровского кода представляет единицу как передачу в середине битового интервала, а нуль — как передачу не в середине битового интервала и вводит передачу конечного бита после двух последовательных нулей, если за ними следует третий нуль. Применение миллеровского кода вместо двухфазного создает возможность снижения спектра кода, что также упрощает реализацию, т.к. отсутствие энергии на нижних частотах опять-таки способствует быстрому замиранию эхосигналов.
По сравнению с этим, выбранный ANSI код 2B1Q имеет одну из наиболее сложных реализации. Он требует как адаптивного выравнивания, так и эхокомпенсации, причем эхокомпенсация может требовать сочетания нескольких технических приемов, что вызвано нелинейностями и длительным временем спадания эхо-сигналов.
Сложность реализации стандарта ANSI ставит вопрос о том, почему был выбран только один код. Высокая стоимость и длительность разработки могли бы быть уменьшены, если бы принятый AN SI стандарт использовался на длинных линиях, а более простой подход, такой как двухфазный или с поочередным переключением направлений, — на более коротких.
Любопытно, что в этой области, как и во многих других областях разработки стандартов, из двух решений было принято более сложное, а более простое отвергнуто. Автор далек от предположения, высказанного в [78], что эксперты в области стандартизации препятствуют простым решениям только потому, что простые решения дают меньший простор для демонстрации их высо-
нию, сопротивление линии — величина комплексная и меняется от линии к линии, так что принимаемый сигнал, извлекаемый таким простым способом, содержит эхосигналы от передаваемого сигнала.

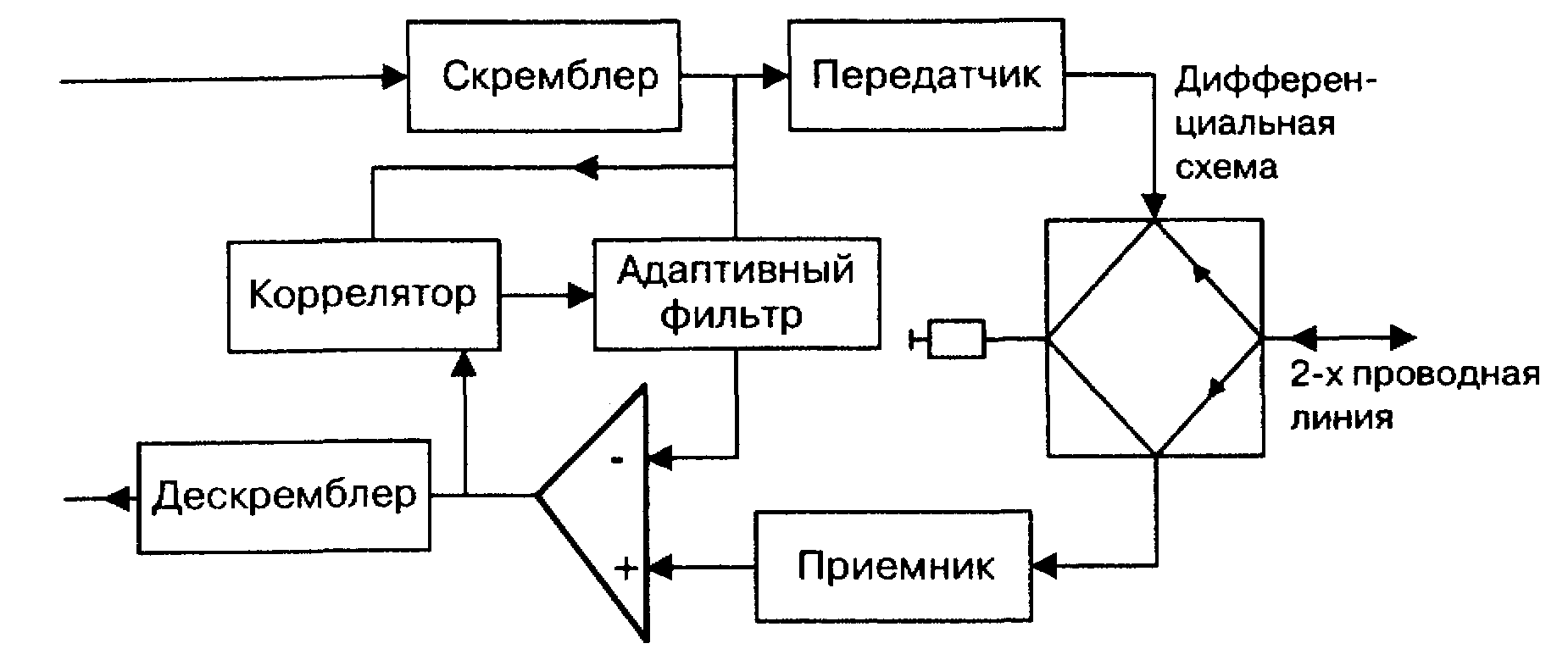

Рис. 2.6. Метод компенсации эхосигналов
для U-интерфейса
Эти эхосигналы вызваны рассогласованием между согласующим сопротивлением и характеристическим сопротивлением линии, а также между характеристическими сопротивлениями разных участков линии. Эхосигнал из-за рассогласования между характеристическим сопротивлением последнего участка и оконечным сопротивлением на другом конце незначителен, он гораздо меньше сигнала, передаваемого с другого конца. Эхокомпенсация действует по принципу вычитания сигнала, полученного путем адаптивной оценки эхосигналов, вызванных этими рассогласованиями (рис. 2.7).

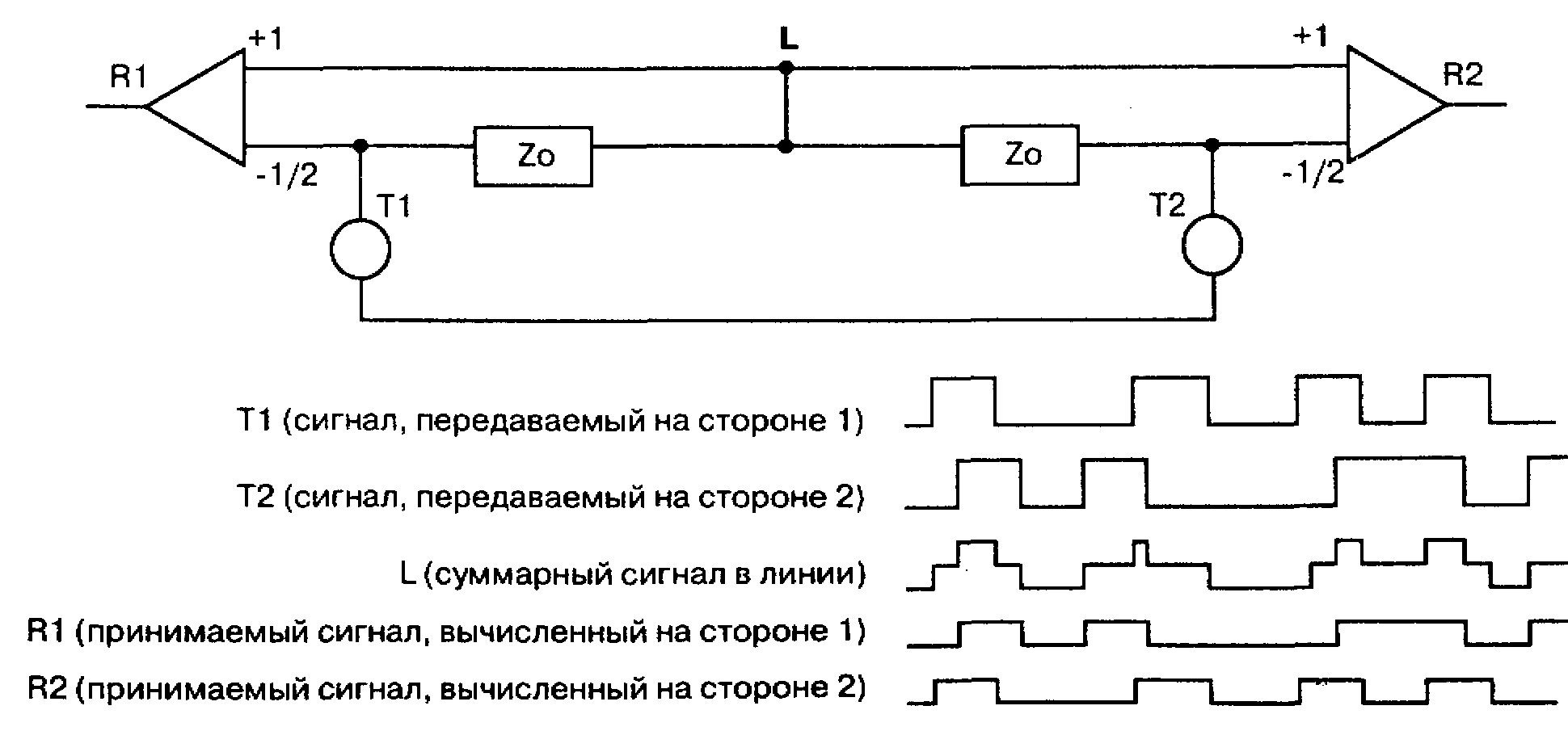

Рис. 2.7. Вычисление принимаемого сигнала путем вычитания передаваемого сигнала
Цифровые абонентские линии 53
Для успешной эхокомпенсации нужно, чтобы отсутствовала корреляция между передаваемым и принимаемым сигналами. Если это условие не выполняется, принятый сигнал может иметь сходство с эхом передаваемого сигнала и эхокомпенсатор может попытаться скомпенсировать принимаемый сигнал, поскольку спутает его с эхосигналом. Чтобы гарантировать отсутствие корреляции, на разных концах линии обычно применяют различные алгоритмы кодирования, уменьшая таким путем вероятность случайно возникающей корреляции.
Техническое преимущество выбранного в качестве стандарта ANSI двоичного кода 2В 1Q является следствием меньших требований к полосе пропускания и, в результате, меньшего влияния затухания и шума. Код 2В 1 Q представляет пары битов (2В) как единую четырехуровневую величину (1Q). В качестве его альтернативы обычно используют трехуровневые (троичные) коды. Код ЗВ2Т представляет набор из 3 битов (3В) с восемью возможными комбинациями как пару троичных величин (2Т), позволяющую составить девять комбинаций, число которых можно уменьшить до восьми, если, например, не использовать троичную пару О—О. Подобным же образом код 4ВЗТ представляет группу из 4 битов (4В) с шестнадцатью возможными комбинациями как группу из трех троичных величин (ЗТ), допускающую 27 комбинаций. Отображение 4ВЗТ можно сократить до двух отображений ЗВ2Т, если первый из четырех отображаемых битов будет определять значение первой троичной величины (+1 или — 1), а оставшиеся три бита будут отображаться согласно коду ЗВ2Т. Несмотря на это, 4ВЗТ получил большее распространение, отчасти из-за коммерческой поддержки. Резервные комбинации в кодах ЗВ2Т и 4ВЗТ можно использовать для специальных функций, для улучшения спектрального состава кодов или характеристик в присутствии шума.
Различные коды иллюстрирует рис. 2.8.
Простейший троичный код — это код с чередованием полярности импульсов (биполярный код AMI), который поочередно представляет двоичные единицы как +1 и — 1. Он обладает тем недостатком, что если передается длинная строка нулей, выделение тактовой частоты может быть ухудшено. Чтобы помочь восстановлению тактовой частоты, данные обычно скремблируются, но для этого не нужны дополнительные средства, поскольку скремблирование требуется в любом случае для эхокомпенсации.
Метод передачи с поочередным переключением направлений связи (метод пинг-понга) или временного сжатия (ТСМ) позволяет использовать медную пару на каждом конце то для передачи, то для приема (рис. 2.5). При синхронной передаче скорость передачи по линии должна быть увеличена почти вдвое.
может обеспечить более одного соединения «точка—точка» одновременно.
При расстоянии между телефонной станцией и абонентским оборудованием менее 3 км применяется U-интерфейс с использованием метода «пинг-понг», а при расстоянии до 8 км — U-интерфейс с эхокомпенсацией.
В заключение данного параграфа нельзя не упомянуть интерфейс в точке V. Опорная точка V была определена относительно недавно и в настоящий момент все еще остается предметом стандартизации. Эта точка находится между оборудованием линейного окончания (LT) на станционном конце абонентской линии и станционным окончанием (ЕТ). Цель введения стандарта в этой точке — предоставление возможности совместного использования коммутационное оборудование разных производителей с различными системами абонентского доступа, включая беспроводные линии связи, а также оптико-волоконные линии и кабели с медными жилами. Подробно интерфейс в точке V будет обсуждаться в главах 6—8.
К настоящему времени определены два вида пользовательского доступа ISDN: базовый доступ и первичный доступ. Базовый доступ предоставляет пользователю два канала 64 Кбит/с, названных каналами В, и один канал 16 Кбит/с, названный каналом D; общая «информационная» скорость передачи составляет 144 Кбит/с. Каналы В независимы, обычно они используются для услуг коммутации каналов, полупостоянных соединений и пакетной коммутации; канал D используется только для услуг пакетной коммутации и сигнализации между пользователем и сетью. Базовый доступ 2B+D был спроектирован таким образом, чтобы ресурс передачи по существующим медным парам проводов ГТС мог давать пользователю значительно более широкий диапазон услуг, чем это возможно в аналоговой сети абонентского доступа.
Первичный доступ (доступ на первичной скорости) — это доступ на скорости передачи 2 Мбит/с, который предоставляет 30 каналов В со скоростью 64 Кбит/с каждый плюс канал D со скоростью 64 Кбит/с. Первичный доступ может также предоставлять каналы со скоростью 384 Кбит/с, называемые каналами НО, или единственный канал на скорости 1920 Кбит/с, называемый HI 2.
Цифровые абонентские линии 59
Существует также североамериканский эквивалент, называемый HI 1 (скорость 1536 Кбит/с).

Рис. 2.9. Два основных типа доступа ISDN
Важно понимать, что речь здесь идет о каналах доступа к услугам ISDN (услугам доставки информации, услугам предоставления связи и дополнительным услугам). Сами каналы услуг не предоставляют, но их природа вводит некоторые ограничения возможностей предоставления услуг. Например, в то время как канал В может обеспечивать доступ как к услугам коммутации каналов, так и к услугам пакетной коммутации, канал D может обеспечивать доступ только к услугам пакетной коммутации.
В заключение данного параграфа следует подчеркнуть, что интерфейс первичного доступа PRI получил широкое распространение как интерфейс для подключения УПАТС к опорной АТС во многом за счет удобства использования применяемой в этом интерфейсе сигнализации DSS-1, о которой подробно говорится в главах 3, 4.
Как было неоднократно отмечено в этой главе, основная поддерживаемая ISDN скорость передачи пользовательской информации составляет 64 Кбит/с, что не так давно представлялось вполне достаточным для телефона, соединенного с компьютером. Оснащенный таким базовым доступом пользователь может получить услуги традиционной телефонии, видеофона, передачи данных по протоколам Х.25, Frame Relay, выход в сеть Интернет со скоростью 64 Кбит/с или 128 Кбит/с и др. Но, к сожалению, сравнительно небольшие по сегодняшним меркам скорости передачи ISDN исключают предоставление абонентам таких сетевых услуг, как пе-
|
