Пожалуй, ещё несколько строк о крупном заполнителе (щебне).

Прочность (марка) щебня должна быть примерно в 2 раза больше, нежели расчётная марка бетона. Делается это из-за того, что проектная (28 суточная) марка бетона - всегда значительно ниже, чем его реальная прочность, которую он наберёт через полгода или год. Прочность же щебня - не растёт со временем. Вот их и нивелируют. В любом случае, всё это делается в виде не нормируемого проектными требованиями запаса прочности. Как говорится - на всякий пожарный. Вот выкладка из ГОСТ 26633-91, про соотношение марки щебня и марки бетона.

Совсем кратко об основных видах щебня.

• Известняк. Средняя прочность (марка) 500-600. Отдельные виды известняковых наполнителей (до 800) вполне пригодны чтобы изготовить бетон вплоть до марки М-350, но в виду более низкой морозостойкости, известняк как правило используют для производства бетонов марок м-100 - м-300.

• Гравий. Прочность основных видов гравия (800-1000) достаточна для изготовления марки бетона вплоть до М-450. (обычно, не выше м-400) Самый распространённый вид наполнителя. Обладает всеми хорошими качествами, необходимыми для получения большинства бетонных смесей. Для индивидуального строительства я выбрал бы его. Бетон на гравии - дешевле. Для тех марок бетона, которые используют в частном строительстве - прочность более чем достаточна. Да и радиационный фон меньше чем у гранита.

• Гранит. Наиболее прочный из перечисленных наполнителей. Из дополнительных преимуществ перед предыдущими имеет более высокие показатели (м до 1400), низкое водопоглощение и в следствие этого - повышенную морозостойкость. Например, при строительстве дорог, современными ГОСТ-ами разрешено использовать только гранитный щебень.

Конечно, не всё так просто со щебнем. Есть ещё много нюансов, вносящих свои коррективы: лещадность, % зерен слабых пород и т.д. и т.п. Но об этом, как-нибудь в следующий раз.

Во всех информационных материалах, прайс-листах и т.д. бетон указывается с цифровым и буквенным индексом. Обязательно указываются марка М-, класс В-, подвижность П-, водонепроницаемость W-, морозостойкость F-. Давайте вкратце расскажу про каждый из этих параметров.

Цементобетон производится смешиванием цемента, песка, щебня и воды (соотношение их зависит от марки цемента, фракции и влажности песка и щебня), а также небольших количеств добавок (пластификаторы, гидрофобизаторы, и т. д.). Цемент и вода являются главными связующими компонентами при производстве бетона.

Бето́н (от фр. béton) — искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотнённой смеси, состоящей из вяжущего вещества (например, цемент), крупных и мелких заполнителей, воды. В ряде случаев может иметь в составе специальные добавки, а также не содержать воды (например, асфальтобетон).

23. Свойства бетонной смеси

Бетон должен приобрести проектную прочность к определенному сроку и обладать другими качествами, соответствующими назначению изготовляемой конструкции (водостойкостью, морозостойкостью, плотностью и т. д.). Кроме того, требуется определенная степень подвижности бетонной смеси, которая соответствовала бы принятым способам укладки ее. Бетонная сместь представляет собой сложную многокомпонентную систему, состоящую из новообразований, образовавшихся при взаимодействии вяжущего с водой, непрореагированных частиц клинкера, заполнителя, воды, вводимых специальных добавок и вовлеченного воздуха. Ввиду наличия сил взаимодействия между дисперсными частицами твердой фазы и воды эта система приобретает связанность и может рассматриваться как единое физическое тело с определенными реологическими, физическими и механическими свойствами.

Определяющее влияние на эти свойства будут оказывать количество и качество цементного теста, которое, являясь дисперсной системой, имеет высокоразвитую поверхность раздела твердой и жидкой фаз, что способствует развитию сил молекулярного сцепления и повышению связанности системы.

В процессе гидратации цемента количество гелеобразных новообразований растет, увеличивается дисперсность твердой фазы, повышается клеящаяся способность цементного теста и его связующая роль в бетонной смеси.

Цементное тесто относят к так называемым структурированным системам, которые характеризуются некоторой начальной прочностью. Определенная структура цементного теста создается за счет действия сил молекулярного сцепления между частицами, окаймленными тонкими пленками воды. Пленки жидкой фазы в структуре цементного теста придают ему свойство пластичности. Структурная вязкость цементного теста зависит от концентрации твердой фазы в водной суспензии. Поведение структурированных систем при приложении внешних сил в отличие от жидких тел резко меняется.

В зависимости от значения действующих внешних сил вязкость структурированных систем изменяется, часто на 2...3 порядка даже при постоянной температуре.

Способность структурированных систем изменять свои реологические свойства под действием внешних сил и восстанавливать их после прекращения воздействия называется тиксотропией. Это свойство широко используют в технологии бетона, например Для формования изделий из жестких смесей путем вибрации. Для получения изделий высокого качества необходимо, чтобы бетонная смесь имела консистенции соответствующую методам ее укладе и уплотнения. Консистенцию бетонной смеси оценивают показателями ее подвижности или жесткости.

Подвижность бетонной смеси — способность ее растекаться под собственной массой. Для определения подвижности используют конус который послойно в три приема заполняют бетонной смесью, уплотняя ее, штыкованием. После уплотнения последней форму снимают. Образовавшийся при этом конус бетонной смеси под действием собственной массы оседает. Величина осадки конуса служит оценкой подвижности бетонной смеси. По этому показателю различают смеси подвижные (пластичные) с осадкой конуса 1...12 см и более и жесткие, которые практически не дают осадки конуса, однако при воздействии вибрации последние обладают различными формовочными свойствами. Для оценки жесткости этих смесей используют свои методы.

Показатель жесткости бетонной смеси определяют на специальном приборе, который состоит из цилиндрического сосуда с внутренним диаметром 240 мм и высотой 200 мм с закрепленным на нем устройством для измерения осадки бетонной смеси в виде направляющего штатива, штанги и металлического писка и шестью отверстиями. Прибор устанавливают на виброплощадку и плотно к ней прикрепляют. Затем в сосуд помещают металлическую форму-конус с насадкой, который с помощью специального кольца-держателя закрепляют в приборе и заполняют тремя слоями бетонной смеси. Затем удаляют форму-конус, поворачивая штатив, устанавливают на поверхности бетонной смеси диск и включают виброплощадку. Вибрирование с амплитудой 0,5 мм продолжают до тех пор, пока не начнется выделение цементного теста из двух отверстий диска. Время вибрирования и определяет жесткость бетонной смеси.

На подвижность бетонной смеси влияет ряд факторов: вид цемента, содержание воды и цементного теста, крупность заполнителей, форма зерен, содержание песка. Бетонные смеси одного и того же состава, но на разных цементах обладают разной водопотребностью. Чем она выше, тем меньше подвижность или больше жесткость смеси. Бетонные смеси на портландцементах с гидравлическими добавками имеют подвижность меньшую, чем смеси на портландцементе при одном и том же количестве воды, взятой для приготовления смеси.

С увеличением содержания воды при неизменном расходе цемента подвижность бетонной смеси возрастает, но прочность бетона уменьшается. С увеличением содержания цементного теста подвижность бетонной смеси также повышается при сохранении практически той же прочности после затвердевания. Это объясняется тем, что при более высоком содержании цементного теста оно не только заполняет пустоты и обволакивает зерна заполнителей, но и раздвигает их, создавая между ними обильные прослойки, уменьшающие трение между зернами, а это повышает подвижность смеси.

При более крупных заполнителях суммарная поверхность зерен получается меньше; следовательно, при том же количестве цементного теста прослойки его между зернами заполнителей оказываются толще, что увеличивает подвижность бетонной смеси. Увеличение количества песка сверх оптимального, установленного опытом, уменьшает подвижность бетонной смеси вслед, ствие возрастания суммарной поверхности заполнителей.

Форма зерен влияет на подвижность смеси — при округлой и гладкой поверхности зерен заполнителей суммарная поверх, ность их и трение между ними меньше, чем при острогранной форме и шероховатой поверхности. Поэтому бетонная смесь с гравием и окатанным песком подвижнее, чем смесь с щебнем и горным песком.

Наиболее экономичными являются жесткие бетонные смеси так как они требуют меньшего расхода цемента, чем подвижные. Подвижность бетонной смеси следует выбирать более низкую, но в то же время она должна обеспечивать удобную и качественную укладку смеси. При выборе подвижности бетонной смеси учитывают размеры конструкции, простоту армирования и способы укладки и уплотнения смеси.

Введение в бетонную смесь ПАВ, например СДБ, повышает подвижность бетонной смеси и уменьшает ее водопотребность. Положительное воздействие на подвижность смеси оказывают суперпластификаторы (С-3, 10-03, 40-03 и др.). Их эффективность выше в подвижных смесях, они позволяют снизить водопотребность смеси на 20...25%.

Вместе с тем следует учитывать, что подвижность смеси со временем уменьшается вследствие физико-химического взаимодействия цемента с водой.

Твердение бетона и формирование его структуры. Структура бетона образуется в результате затвердевания бетонной смеси и его превращения в камень.

Уплотненная бетонная смесь в начальный период гидратации цемента сохраняет способность к пластическим деформациям. Со временем количество новообразований цементного камня увеличивается, система уплотняется и твердеет, образуется прочный камень определенной структуры. На формирование структуры оказывают влияние вид цемента, химические добавки, В/Ц, температура бетонной смеси, влажность среды и др.

Введение в бетон пластифицирующих добавок, например СДБ, замедляет схватывание цемента в начальный период; повышение температуры ускоряет процесс схватывания и твердения.

Структура затвердевшего тяжелого бетона представляет собой цементный камень с размещенными в нем зернами заполнителя, с множеством пор и пустот разных размеров и происхождения.

Макроструктура бетона может быть представлена системой щебень — цементно-песчаный раствор.

Макроструктура представляет строение системы песок — цементный камень, микроструктура — тонкое строение цементного камня. Микроструктура цементного камня в бетоне состоит из новообразований, непрореагировавших зерен цемента и микропор. С увеличением возраста бетона микроструктура меняется в результате гидратации цемента и роста новообразований, пористость уменьшается, меняются распределение пор и их размеры, бетон становится плотнее и прочнее. Прочность бетона растет неравномерно, в первые 7 сут после затворения она нарастает быстро, а в дальнейшем замедляется. Скорость нарастания прочности бетона зависит от вида цемента.

В первые дни твердения прочность бетона на быстротвердеющих цементах выше, чем, например, на белитовых цементах.

Для твердения бетона необходима теплая и влажная среда. При повышенной температуре и влажной среде (в горячей воде с температурой 80 °С, во влажном паре с температурой до 100 °С или в автоклаве при температуре 175 °С и среде насыщенного водяного пара высокого давления) твердение протекает значительно быстрее, чем в нормальных условиях.

Твердение бетона при температуре ниже 15 °С замедляется, а при температуре ниже 0°С практически прекращается. Изложенное выше имеет важное значение при изготовлении сборных железобетонных изделий на заводах, а также при бетонировании в зимнее время.

Кроме прогрева бетона паром или электрическим током для ускорения применяют химические добавки, например хлористый кальций и др.

Все вышеизложенное оказывает влияние на твердение бетона, формирование его структуры и, следовательно, свойств бетона.

24. Прочность бетона – одна из важнейших характеристик этого строительного материала. Бетон лучше всего сопротивляется усилиям на сжатие. Поэтому проектирование осуществляется таким образом, чтобы на конструкцию действовали в основном силы сжатия. Если конструкция будет испытывать усилия на растяжение и изгиб, то при расчете проекта учитывают прочность на растягивающие усилия и растяжение при изгибе

Бетон является одним из наиболее прочных строительных материалов, используемых для возведения сложных и тяжелых конструкций. Однако, далеко не всегда приготовленный в соответствии с технологиями бетонный раствор способен прослужить настолько качественно и долго, как того бы хотелось. От чего же зависит прочность бетона и как избежать ошибок, которые могут привести к снижению качества и технических характеристик материала, а впоследствии – и к разрушению всей бетонной конструкции?

Как известно, бетон состоит из цемента, воды и заполнителя. Каждый из этих материалов влияет на результат – и количество, и качество каждого компонента являются важными для создания раствора с необходимыми характеристиками:

• наполнитель – для получения прочного бетона нужно подобрать такой материал наполнителя, который сможет обеспечить минимальное количество пустот между зерном. Например, если использовать песок одной фракции, количество пустот в наполнителе может составить до 40%, а если применять песок разных фракций (и крупнозернистый, и мелкозернистый в одном растворе), можно добиться повышенной плотности бетона. Если же зернистость наполнителя не контролировать и применять любой (например, песок с примесями непосредственно из карьера), потребуется большее количество цемента, причем добиться высокой прочности можно будет не всегда.

• вода – для высококачественного бетона используется только чистая вода без примесей. Соли, сульфаты, жиры и органические кислоты, содержащиеся в воде, влияют на процесс отверждения бетона и снижают общую прочность готового раствора. Поэтому для приготовления высококачественного раствора речную, грунтовую, торфяную или промышленную воду нужно заменить питьевой. И уж тем более не стоит использовать морскую воду.

• цемент – наиболее важный компонент, являющийся вяжущим звеном. Чем мельче помол клинкера, тем выше марка бетона, а значит – его клеящая способность. Таким образом, для получения раствора высшего качества стоит использовать цемент более высокой марки.

• дополнительные компоненты – если качество основных ингредиентов бетонного раствора сомнительно или его невозможно проконтролировать, а также если планируется эксплуатировать бетон в условиях агрессивной среды, может потребоваться добавление специфического вяжущего компонента, специально ориентированного на придание раствору необходимых параметров – морозостойкости, кислотоустойчивости, влагостойкости и др.

25. При выборе бетонной смеси каждый сталкивается с вопросом, какие именно виды лучше подходят для применения в определенном проекте. Каждый отличается индивидуальными свойствами, сферами использования. Собственно, они предназначены для обозначения бетонных смесей согласно уникальным свойствам, это главные показатели качества, связанные с прочностью. Для того, чтобы ориентироваться в классах, марках материала, существуют таблицы с описанием всех параметров конкретного вида

Определения класса

Прочность смеси зависит от правильно подобранного соотношения составляющих, влияние оказывают другие факторы. К таким относят качество воды, песка, незначительные изменения технологии в процессе приготовления, особенности застывания, условия укладки. Именно поэтому похожие маркировки могут иметь неодинаковую прочность.

Уровень прочности, учитывая перечисленные факторы, называют классом. Это параметр, означающий допустимое значение возможного ухудшения качества при условии, что прочность равна указанной. В проектных документах строительства указывают класс. Важно правильно соотносить характеристики – для этого существуют специальные таблицы.

Вернуться к оглавлению

Определение марки

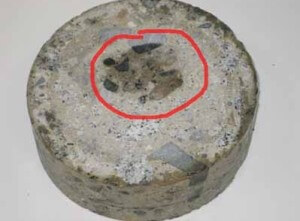

Определение марки по мокрому пятну.

Марка главным образом зависит от количества цемента в бетонной смеси. Бетон с высшим числом более сложен в использовании – чем выше значение, тем меньше период застывания. При выборе важно подобрать правильное соответствие качества-цены. Проверить прочность можно в лабораторных условиях неразрушающим методом – предполагается сжатие образцов сильным прессом.

Главный критерий, согласно которому определяются с необходимой маркой – вид предполагаемого сооружения. Для подготовительных работ при заливке фундамента, дорожных работах используют М-100, М-150. Наиболее известным считается М-200, сфера использования которого довольно широка – сооружение лестниц, опорных стен, заливка фундамента.

Для заливки монолитных фундаментов преимущественно используют М-350 – такой бетон способен выдержать существенные нагрузки. М-250, М-300 постепенно уходят с рынка строительных материалов, являются промежуточными, используются достаточно редко. Высшие маркировки бетона используют для постройки гидротехнических объектов, плотин, дамб – иными словами, конструкций, подвергающихся постоянному большому давлению, к которым выдвигают особые требования.

Отличие между классами и марками

На первый взгляд, к марке и классу применяют одинаковый критерий определения, но между ними есть существенные отличия. Первая показывает средние технические свойства материала, второй определяет уровень прочности материала при эксплуатации. Фактически, маркирование говорит о том, какое количество цемента присутствует в данной смеси, классовое же число показывает, какую максимальную нагрузку выдержит конструкция в 90-95% случаев. Указанные параметры взаимозависимы, их соответствие можно определить с помощью специальной таблицы.

26. Цель и методы.

Правильный подбор состава является важнейшим мероприятием технологии бетона. Цель этой операции — получение бетона, удовлетворяющего заданным техническим требованиям при принятой технологии и наиболее экономичного по составу, т. е. бетона заданной марочной прочности при определенной удобоукладываемости смеси с использованием имеющихся материалов (щебень, гравий, песок, цемент). Обычно экономичность обеспечивается минимальным расходом цемента.

Может решаться и обратная задача: при заданном расходе цемента подобрать состав, который при принятой технологии обеспечит получение максимальной прочности бетона.

Необходимо отметить, что, несмотря на многочисленные предложения, в нашей стране нет еще стандартного метода подбора состава бетона, который обеспечивал бы высокую точность получаемых результатов, был бы достаточно прост и не трудоемок во времени при его выполнении.

Методы подбора состава бетона расчетно-экспериментальные и состоят из расчетной части и обязательной экспериментальной проверки и корректировки назначенного состава.

Для расчета состава литых бетонов известны методы Гайе и Гидропроекта [13, 32]. По методу Гайе с помощью графиков и таблиц последовательно определяют Ц/В и количество цементного теста. Из условия седиментационной устойчивости цементного теста находят количество пылевидной добавки — микронаполнителя. Затем после построения идеальной кривой просеивания заполнителей по Фуллеру рассчитывают потребность в цементном камне на 1 м³ заполнителя с учетом заполнения пустот между зернами и смазки поверхности зерен цементным тестом. По содержанию цемента, микронаполнителя и воды в 1 л цементного теста и потребности в заполнителе на 1 м³ бетонной смеси, вычислив предварительно ее среднюю плотность, находят состав. Достоинством метода Гайе является установление оптимального зернового состава смеси заполнителя из условия получения нерасслаивающейся бетонной смеси. Однако этот метод ограничивается выбором лишь низких Ц/В и не позволяет получить равнопрочные средиепластичные и литые бетоны. Кроме того, он оперирует рядом допущении, снижающих точность расчетов, и требует трудоемкого экспериментального определения толщины обволакивающего слоя цементного теста.
