Образец оформления лабораторной работы
Лабораторная работа
ОПРЕДЛЕНИЕ УДЕЛЬНОГО ЗАРЯДА ЭЛЕКТРОНА С ПОМОЩЬЮ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ
Цель работы: изучение закономерностей движения заряженных частиц в электрическом и магнитном полях; определение скорости и удельного заряда электрона.
ТЕОРЕТИЧЕСКИЙ МИНИМУМ
Удельный заряд частицы
Удельный заряд частицы q – это отношение заряда q частицы к ее
|
|
|
|
m |
|
|
|
|
q |
|
e |
11 |
Кл |
|
|
массе m. Для электрона |
|
|
|
1,76 10 |
|
. |
|
m |
me |
кг |
|||||
|
|
|
|
Сила Лоренца – сила, действующая на заряд q, движущийся со скоростью v в электромагнитном поле:
Fл qE q vB ,
где E – напряженность электрического поля; B – индукция магнитного поля.
Силу Лоренца можно представить как сумму электрической и магнитной составляющих: Fл Fэ Fм .
Электрическая составляющая силы Лоренца: Fэ qE
не зависит от скорости движения заряда. Направление электрической составляющей определяется знаком заряда: при q 0 векторы E и Fэ направлены одинаково; при q 0 – противоположно.
Магнитная составляющая силы Лоренца: Fм q vB .
зависит от скорости движения заряда. Модуль магнитной составляющей определяется по формуле:
Fм qvB sin ,
где – угол между векторами v и B .
22
Направление магнитной составляющей силы Лоренца можно определить с помощью правила левой руки.
Правило левой руки: расположите ладонь левой руки так, чтобы в нее входил вектор B , а четыре пальца направьте вдоль вектора v , тогда отогнутый на 90 большой палец покажет направление силы Fм , действующей на положительный заряд. В случае отрицательного заряда направление вектора Fм противоположно. В любом случае вектор Fм перпендикулярен плоскости, в которой лежат векторы v и B .
Движение заряженных частиц в магнитном поле
Если частица движется вдоль линии магнитной индукции ( 0 или ), то sin 0 . Тогда Fм 0 . В этом случае магнитное поле не влияет на движение заряженной частицы.
Если заряженная частица движется перпендикулярно линиям магнитной индукции (
2) , то sin 1. Тогда Fм qvB . Так как вектор этой силы всегда перпендикулярен вектору скорости v частицы, то сила Fм создает только нормальное (центростремитель-
ное) ускорение a v 2 , при этом скорость за-
n r
ряженной частицы изменяется только по направлению, не изменяясь по модулю. Частица в этом случае равномерно
движется по дуге окружности, плоскость которой перпендикулярна линиям индукции.
Если вектор скорости v заряженной частицы составляет с вектором B угол, то частица участвует одновременно в двух движениях: поступательном с постоянной скоростью v| | и равномерном вращении по окружности со скоро-
стью v . В результате траектория заряженной частицы имеет форму винтовой линии.
23
МЕТОДИКА ЭКСПЕРИМЕНТА
В работе изучается движение электронов в скрещенных однородных электрическом и магнитном полях. Источником электронов является электронная пушка 1 электроннолучевой трубки осциллографа. Электрическое поле создается между парой вертикально отклоняющих пластин 2 электронно-лучевой
трубки при подаче на них напряжения U. (Горизонтально отклоняющие пластины 3 в работе не используются.) Напряженность E электрического поля направлена верти-
кально.
В отсутствии электрического и магнитного полей электроны движутся вдоль оси трубки с начальной скоростью vo , при этом светящееся пятно находит-
ся в центре экрана. При подаче напряжения U на пластины 2 между ними создается электрическое поле, напряженность которого E перпендикулярно вектору начальной скорости электронов. В результате пятно смещается. Величину y этого смещения можно измерить, воспользовавшись шкалой на экране осциллографа.
Магнитное поле создается двумя катушками 4, симметрично расположенными вне электроннолучевой трубки, при пропускании по ним электрического тока. Вектор магнитной индукции B направлен горизонтально и перпендикулярно оси трубки.
В электрическом поле на электрон действует электрическая составляющая силы Лоренца:
FЭ eE ,
где е – заряд электрона. Заряд электрона отрицательный (е < 0), поэтому сила FЭ направлена противоположно полю. Эта сила сообщает электрону ускорение a y в направлении оси Y, не влияя на величину скорости электрона вдоль
24
оси X: v x v0 . Подставляя выражение для FЭ в основной закон динамики поступательного движения FЭ may и получаем, что ускорениеay eEm , где
m – масса электрона. В результате, пролетая область электрического поля за
время t l 1 , где l1 – длина пластин, электрон смещается по оси Y на расстоя- vo
ние:
|
ayt 2 |
|
eEl 2 |
|
y |
|
|
1 |
. |
|
|
|||
1 |
2 |
|
2mv o2 |
|
|
|
|||
После вылета из поля электрон летит прямолинейно под некоторым уг-
лом к оси Х, причем согласно рисунку tg |
vy |
|
ayt |
|
eEl |
|
|
|
|
|
1 |
. |
|
|
|
|
||||
|
vx |
|
vo |
|
mv o2 |
|
Окончательно смещение пятна от центра экрана в электрическом поле равно y y1 y2 , где
|
eEl |
1 |
l |
1 |
|
|
y y1 l2tg |
|
|
|
|
||
|
2 |
|
|
|||
|
|
2 |
l2 . |
|||
|
mv o |
|
|
|||
Если по катушкам 4 пропустить электрический ток, то на пути электронов возникнет магнитное поле. Изменяя силу тока I в катушках, можно подобрать такую величину
и направление магнитной индукции B , что магнитная составляющая силы Лоренца FМ скомпенсирует электрическую составляющую FЭ . В этом случае пятно снова окажется в центре экрана. Это будет при условии равенства нулю силы Лоренца:
|
e |
|
|
|
0 или |
|
|
v |
o |
|
0 . |
|
eE |
|
|
B |
|
E |
B |
||||||
v |
o |
|
||||||||||

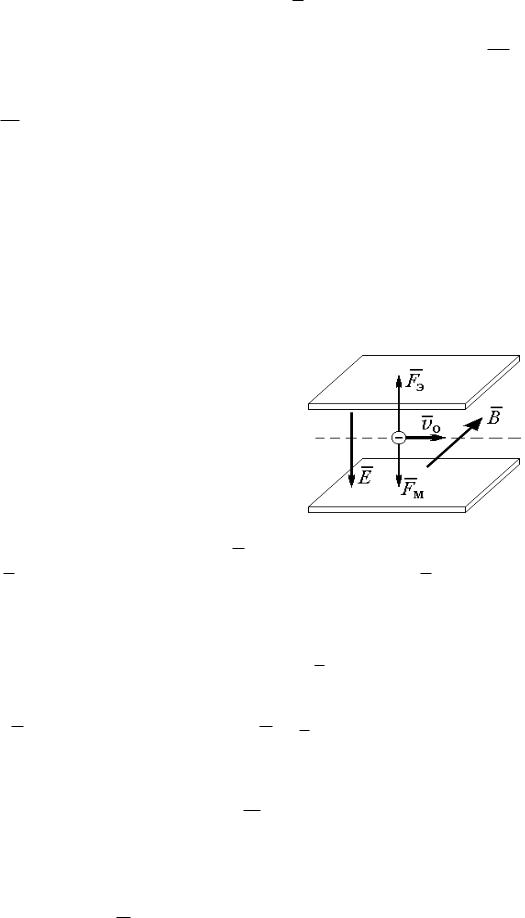

Как видно из рисунка, это условие выполняется, если вектор магнитной индукции B перпендикулярен векторам E и vo , что реализовано в установке. Из этого условия можно определить скорость электронов:
vo BE .
Поскольку практически измеряется напряжение U, приложенное к пластинам, и расстояние d между ними, то пренебрегая краевыми эффектами
можно считать, что E U , тогда
d
25
vo BdU .
Измеряя смещение у электронного пучка, вызванное электрическим полем Е, а затем подбирая такое магнитное поле В, чтобы смещение стало равным нулю, можно определить удельный заряд электрона:
|
e |
|
yU |
|
|
|
|
. |
|||
m |
B 2dl |
l |
1 |
l |
|
|
|||||
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
2 |
|
|
||||
|
|
|
1 |
2 |
|
|
|
|
|||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|

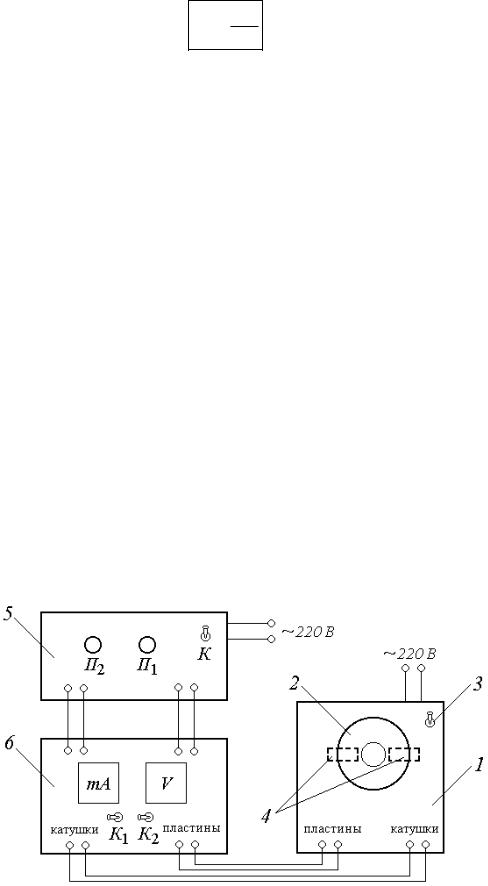

Схема установки
Электроннолучевая трубка расположена в корпусе осциллографа 1, на передней панели которого находится экран трубки 2 и две пары клемм. Клеммы ПЛАСТИНЫ соединены с вертикально отклоняющими пластинами трубки. Клеммы КАТУШКИ соединены с катушками 4 электромагнита, создающего магнитное поле. (Расположение катушек видно через прозрачную боковую стенку осциллографа.) Выпрямитель 5 и блок 6 служат для создания, регулировки и измерения постоянного напряжения на управляющих пластинах трубки и постоянного тока через катушки электромагнита. Переключатель K1 позволяет изменить полярность напряжения на пластинах, а переключатель K2 – направление тока через катушки электромагнита.
Параметры установки: d = 7,0 мм; l1 = 25,0 мм; l2 = 250 мм.
