11.1. Принципы работы и устройство плазменных панелей

271

11.1.3. Принципы формирования растра

Фирмой NEC предложен оригинальный метод управления ячейками плазменной панели, позволяющий высвечивать пиксели не последовательно, то есть друг за другом, как это традиционно делается, например, в кинескопах, а большими блоками [72]. В этом случае полный цикл управления состоит из восьми стадий, каждая из которых соответствует определенному состоянию газоразрядной ячейки. Физические состояния элементарной ячейки в каждой стадии иллюстрируются рис. 11.7.

Стадия 1 соответствует исходному состоянию. Все электроды находятся под условно нулевым потенциалом (см. рис. 11.7, 1).

Стадия 2 соответствует начальному разряду. В данном случае поджигается тлеющий разряд, при этом устанавливается ток в плазме, соответствующий нижнему потенциалу нормального разряда. Потенциал шины Sustain (поддерживающего электрода) положителен. Излучение из газоразрядной ячейки практически отсутствует. На этой стадии создается первичная ионизация газа, обеспечивающая на следующей стадии включение разряда без поджига (несамостоятельный разряд) (см. рис. 11.7, 2).

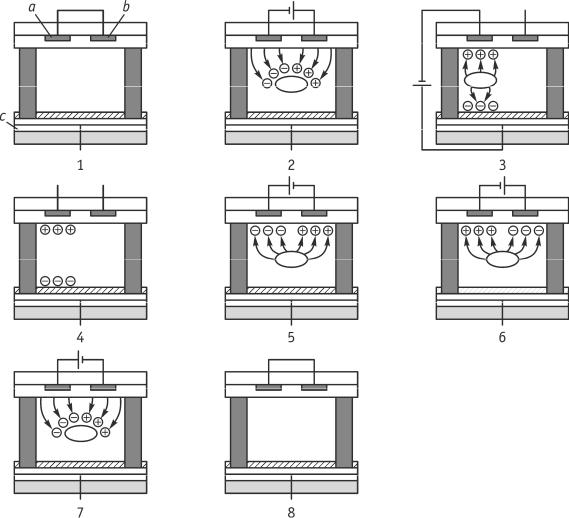

Рис. 11.7. Цикл состояний газоразрядной ячейки в режиме записи данных:

а – шина Scan; b – шина Sustain; С – шина Data

272

11. ПЛОСКОЭКРАННЫЕ ВОСПРОИЗВОДЯЩИЕ УСТРОЙСТВА, АЛЬТЕРНАТИВНЫЕ ЖКЭКРАНАМ

Стадия 3 соответствует состоянию разряда, обеспечивающего запись данных. Шина Sustain отключается. На шины Scan (управления) и Data (адресная) подаются короткие импульсы с размахом, соответственно, –180 и +70 В. Разряд формируется в зоне между шинами Scan и Data. Коммутация ячеек выполняется

вобычном режиме вдоль строк и прогрессивно по вертикали. Время коммутации строки составляет 3 мкс (см. рис. 11.7, 3).

Стадия 4 соответствует режиму сохранения данных. В данном случае все шины отключены. На шинах Scan и Data сохраняются электрические заряды в тех ячейках, на которые напряжения в стадии 3 поступали одновременно. Эти заряды создают электрическое поле, поддерживающее ионизацию с потенциа-

лом в 250 В (см. рис. 11.7, 4).

Стадия 5 соответствует первому этапу основного разряда. На шину Scan подается потенциал +40 В, на шину Sustain – –180 В. Этим инициируется равновесный тлеющий разряд с общим потенциалом 250 + 220 = 470 В, достаточным для плазменного излучения интенсивного потока ультрафиолетовых лучей

(см. рис. 11.7, 5).

Стадия 6 соответствует второму этапу основного разряда. На этом этапе

вячейках поддерживается режим плазменного разряда (см. рис. 11.7, 6). Стадия 7 соответствует режиму гашения разряда. Для этого на шинах Scan

и Sustain снижаются потенциалы до уровня, использованного на стадии 2. Ультрафиолетовое излучение исчезает (см. рис. 11.7, 7).

Стадия 8 соответствует исходному состоянию ячеек. Для чего шины Scan и Sustain замыкаются. Это приведет к прекращению ионизации (см. рис. 11.7, 8).

Рассмотренный выше цикл приведения ячеек плазменной панели в светоизлучающее состояние, в первую очередь, обеспечивает запись данных в ячейки и только затем одновременное их высвечивание. А это – путь к существенному повышению качества воспроизводимого изображения. Тем не менее, при таком режиме воспроизведения телевизионного изображения практически не будет передаваться шкала серого, а число отображенных цветовых оттенков будет недостаточным.

Практическим выходом из данной ситуации является разделение процедуры записи и отображения изображений на несколько субполей. В этом случае развертка изображения в плазменной панели осуществляется следующим образом. Фактически каждое телевизионное поле, имеющее длительность 20 мс разбивается на восемь субполей (SF – Sub Fields) различной длительности (рис. 11.8) [73]. Каждое субполе состоит из двух временных интервалов: ta/td (адресации/отображения – address/display). Интервалы адресации одинаковы во всех субполях, а интервалы отображения соотносятся следующим образом:

td SF1: td SF2: td SF3: td SF4: td SF5: td SF6: td SF7: td SF8 = = 1:2:4:8:16:32:64:128

Во время интервала адресации осуществляется процесс адресации всех газоразрядных ячеек плазменной панели. Во время интервала отображения на все разрядные электроды подаются импульсы напряжения, количество которых зависит от номера субполя, при этом зажигаются только те ячейки, которые были

11.1. Принципы работы и устройство плазменных панелей

273

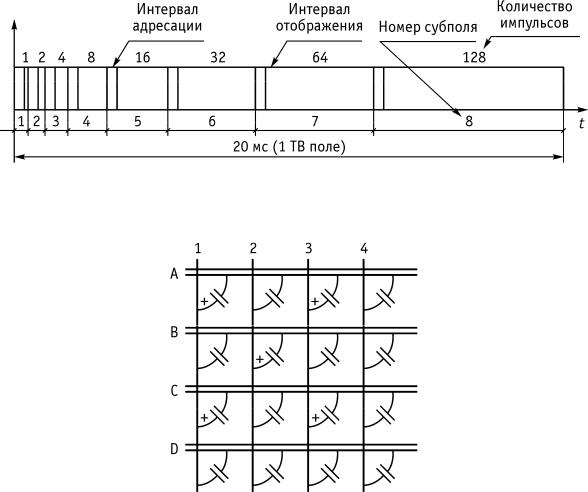

Рис. 11.8. Структура растра при разбивке каждого телевизионного поля на восемь субполей

Рис. 11.9. Эквивалентная электрическая схема газоразрядных ячеек:

+ – наличие зарядов у элементарных конденсаторов

предварительно проадресованы. Таким образом, адресуя ячейку в различных субполях, можно получить различное число ее вспышек в течение поля – от 0 (не адресована ни в одном субполе) до 255 (адресована во всех 8 субполях), то есть получить 256 градаций яркости. В случае цветной плазменной панели количество передаваемых цветов равняется 256 256 256 = 16,78 млн. цветов.

Важнейшим моментом, без которого невозможно было бы осуществить приведенный выше способ развертки, является процесс адресации. Матричная структура электродов панели позволяет управлять одновременно только одним рядом (строкой или столбцом) ячеек. Для адресации всех ячеек плазменной панели одновременно было сделано следующее. Конструктивно каждая ячейка устроена так, что в месте пересечения адресного и одного из разрядных электродов (инициирующего) образуется небольшая емкость, то есть каждая ячейка представляет собой маленький конденсатор, одним из обязательных параметров которого является малый ток утечки (рис. 11.9) [73]. В процессе адресации происходит последовательное сканирование всех ячеек плазменной панели – заряд элементарных конденсаторов тех ячеек, которые должны вспыхнуть в данном субполе, и разряд тех, которые загораться не должны. Благодаря малому току утечки элементарного конденсатора, его заряд сохраняется в течение всего суб-

274

11. ПЛОСКОЭКРАННЫЕ ВОСПРОИЗВОДЯЩИЕ УСТРОЙСТВА, АЛЬТЕРНАТИВНЫЕ ЖКЭКРАНАМ

поля, вплоть до следующего периода адресации. Например, из анализа рис. 11.9 следует, что при подаче напряжения на все разрядные электроды зажгутся только ячейки А1, А3, В2, С1, С3.

К важным достоинствам способа формирования растра путем разбивки каждого поля на восемь субполей относится тот факт, что частота мельканий газоразрядных ячеек плазменной панели во много раз превышает частоту мельканий отдельных элементов изображения на экране ЭЛТ (например, самые яркие ячейки плазменной панели зажигаются 255 раз за 20 мс). В свою очередь это приводит к значительному снижению утомляемости глаз при наблюдении телевизионных изображений, воспроизводимых плазменной панелью.

11.1.4. Методы увеличения яркости и контраста воспроизводимых изображений

Теоретически средняя яркость одного пикселя плазменной панели должна иметь гораздо бóльшую яркость по сравнению с яркостью пикселя, воспроизводимого кинескопом. Это объясняется тем, что при чересстрочной развертке за время одного телевизионного поля любой элемент изображения (пиксель) на экране кинескопа имеет одну вспышку, а максимальное число вспышек пикселя плазменной панели может достигать 255. Поэтому изображения, воспроизводимые плазменной панелью, должны иметь очень большой контраст. Однако в плазменной панели из-за некоторых особенностей формирования растра значительно снижается контраст воспроизводимых изображений. Дело в том, что для нормальной работы плазменной панели необходима так называемая «пилотная подсветка» – предварительный (инициализирующий) разряд, создающий условия для возникновения основного разряда. Такой разряд появляется в каждом субполе непосредственно перед началом интервала отображения, то есть за одно телевизионное поле происходит восемь пилотных разрядов. В результате таких предварительных разрядов возникает тусклое свечение, являющееся причиной снижения контраста изображения. Для уменьшения влияния паразитной засветки, вызванной пилотным разрядом, применяются несколько способов. Например, передняя стеклянная пластина плазменной панели покрывается особой задерживающей свет пленкой, которая в значительной степени снижает интенсивность излучения, вызванного пилотной подсветкой, и позволяет сделать черные участки изображения более темными. Но в этом случае снижается и интенсивность полезного излучения. Другой способ заключается в предельно допустимом уменьшении величины и частоты пилотных разрядов. Например, японской фирмой Pioneer был разработан метод управления CLEAR (high Contrast & Low Energy Address & Reduction of false contour sequence – высококон-

трастная система адресации и подавления ложных контуров с низким потреблением энергии), позволяющий снизить количество пилотных импульсов до одного за период телевизионного поля [73].

Другой причиной снижения контраста изображения в плазменной панели является наличие специального диэлектрического слоя, хорошо отражающего свет и расположенного непосредственно под люминофорами (см. рис. 11.6).

11.1. Принципы работы и устройство плазменных панелей

275

Этот слой, в частности, отражает световые лучи, попадающие через переднюю стеклянную пластину плазменной панели извне, что снижает контраст воспроизводимого изображения. Для борьбы с этим эффектом используются следующие способы. Во-первых, переднее стекло покрывается специальной затемняющей пленкой. В этом случае излученный люминофором свет проходит через пленку только один раз, внешний свет – два раза, что обеспечивает значительно бóльшее его затухание. Во-вторых, на верхние части ребер, отделяющих ячейки друг от друга, наносится черный светопоглощающий материал, снижающий общую площадь отражающей поверхности плазменной панели.

Значительного увеличения динамического диапазона яркости свечения плазменной панели удалось добиться компании Matsushita Electric Industrial (Япония), которая разработала метод обработки сигналов Plasma AI (Adaptable Brightness Intensification System – адаптируемое повышение яркости) [74]. Суть метода состоит в следующем. Специальный процессор в зависимости от поступающего на его вход видеосигнала рассчитывает необходимое количество субполей для достоверной передачи яркости изображения. Это позволяет избавиться от ненужных субполей, что увеличивает общее время отображения за телевизионное поле, так как вместе с субполями пропадают и интервалы адресации, в течение которых газоразрядные ячейки не светятся. Другой разработкой компании Matsushita Electric Industrial является система управления Inchreal Black Drive System – Inch, позволяющая значительно сократить светоизлучение предварительного разряда.

Перечисленные выше нововведения позволили японской фирме добиться наиболее высокой среди плазменных панелей, выпускаемых разными производителями, яркости (до 650 кд/м2) и контраста, который при отсутствии внешней засветки достигает значения 3000.

Еще один способ увеличения яркости белых участков изображения разра-

ботала фирма Fujitsu General. Метод управления APLC (Advanced Peak Luminance Control – усовершенствованное управление яркостью белого) позволил повысить яркость отображаемого изображения до 560 кд/м2, а его контрастность – до 580.

Кардинального увеличения яркости изображения позволяет добиться так называемая технология двоичного сканирования (Dual Scan). Экран панели, изготовленной по этой технологии, разбит на две половины, каждая из которых управляется отдельно. Достоинством такого способа управления является повышенная яркость излучения вследствие уменьшения периода адресации, а недостатком – достаточно высокая цена, вызванная необходимостью применения двойного набора управляющих схем.

11.1.5. Способы повышения четкости воспроизводимых изображений

Для использования плазменных панелей в системах ТВЧ необходимо, чтобы они имели высокую разрешающую способность (до 1920 пикселей по горизонтали и до 1080 пикселей по вертикали). Прямой путь увеличения числа пик-
