Packet Tracer: настройка коммутаторов уровня 3

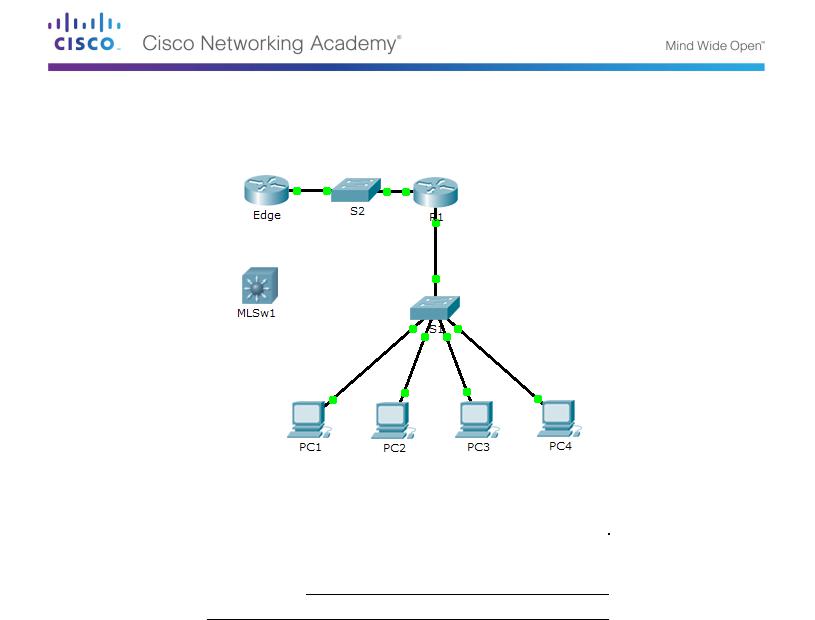

Топология
Таблица адресации
Устройство |
Интерфейс |
IP-адрес |
Маска подсети |
|
|
||||
|
|
|
|
|
|
GigabitEther |
172.16.31.1 |
255.255.255.0 |
|
R1 |
net 0/0 |
192.168.0.2 |
255.255.255.0 |
|
|
GigabitEther |
|
||
|
net 0/1 |
|
|
|
MLSw1 |
G0/1 |
|
|
|
|
|
|
|
|
VLAN 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Задачи
Часть 1. Документирование текущей конфигурации сети Часть 2. Настройка, установка и тестирование нового многоуровневого коммутатора
Сценарий
Сетевой администратор производит замену функционирующих маршрутизатора и коммутатора на новый коммутатор уровня 3. Как специалист по обслуживанию сетей вы должны настроить коммутатор и ввести его в эксплуатацию. Вы будете работать в нерабочее время, чтобы свести время простоя предприятия к минимуму.
Примечание. Это задание начинается с оценкой 8/100 баллов, потому что учитываются подключения для ПК. Вы удалите и восстановите эти подключения в части 2. Эта оценка нужна, чтобы убедиться в том, что вы правильно восстановили подключения.
© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены. |
Стр. 1 из 2 |
В данном документе содержится общедоступная информация корпорации Cisco. |
Packet Tracer: настройка коммутаторов уровня 3
Примечание. Как правило, помимо задания IP адресов интерфейсов, на маршрутизаторах настраивается гораздо больше параметров. Однако чтобы ускорить выполнение этого упражнения, на маршрутизаторе R1 будет настроена только IP-адресация интерфейса.
a.Щёлкните R1 и откройте вкладку CLI.
b.C помощью доступных команд соберите сведения об адресации интерфейса.
c.Занесите данные в таблицу адресации.
Шаг 1: Настройка MLSw1 для использования схемы адресации с маршрутизатора R1.
a.Щёлкните MLSw1 и откройте вкладку CLI.
b.Войдите в режим настройки интерфейса GigabitEthernet 0/1.
c.Переведите порт в режим маршрутизации, выполнив команду no switchport.
d.Укажите IP-адрес, такой же, как у R1 GigabitEthernet 0/1, и активируйте порт.
e.Войдите в режим настройки интерфейса VLAN1.
f.Укажите IP-адрес, такой же, как у R1 GigabitEthernet 0/0, и активируйте порт.
g.Сохранение конфигурации.
Шаг 2: Установите многоуровневый коммутатор и убедитесь, что подключение было восстановлено.
Примечание. Следующие действия следует выполнять в нерабочее время, когда нагрузка на сеть предприятия минимальная. Чтобы свести к минимуму время простоя, новое оборудование должно быть полностью настроено и готово к установке.
a.Чтобы отменить выбор всех устройств, щёлкните пустую область.
b.С помощью инструмента Delete удалите все подключения или просто удалите R1, S1 и S2.
c.Выберите кабели, чтобы выполнить следующее.
-Подключите MLSw1 GigabitEthernet 0/1 к Edge GigabitEthernet 0/0.
-Подключите ПК к портам Fast Ethernet на MLSw1.
d.С помощью эхо-запросов убедитесь, что у всех компьютеров есть связь с Edge с адресом
192.168.0.1.
Примечание. Подождите, пока оранжевые индикаторы соединений не станут зелёными.
