Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации следует располагать в пояснительной записке непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Иллюстрации могут быть в компьютерном исполнении, в том числе и цветные. На все иллюстрации должны быть ссылки в тексте пояснительной записки.

3.8.2Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается «Рисунок 1». Слово «Рисунок» и его наименование располагают посередине строки.

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделённых точкой. Например, Рисунок 1.1.

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например, Рисунок А.3.

3.8.3Иллюстрации рекомендуется дополнять наименованием и пояснительными данными (подрисуночным текстом).

Пояснительные данные располагают непосредственно под иллюстрацией. Под ними в строку помещают слово «Рисунок», порядковый номер рисунка и через дефис (тире) с прописной буквы наименование рисунка. В конце наименования точка не ставится. Пример представлен на рис. 4.

3.8.4При ссылках на иллюстрации следует писать: «в соответствии с рисунком 7» при сквозной нумерации, «в соответствии с рисунком 1.2» при нумерации в пределах раздела и «в соответствии с рисунком Б.4» при ссылках на иллюстрации, помещённые в приложении.

3.8.5Если в тексте пояснительной записки имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций в соответствии с рис. 5.

3.8.6Фотоснимки размером меньше формата А4 в тексте записки должны быть оформлены на стандартных листах бумаги формата А4

снаименованием, поясняющим изображение на фотоснимке, и при необходимости с подрисуночным текстом, разъясняющим изображение на фотоснимке.

21















рисунок)

















Иллюстрация (



а

б

в

г

д



Пояснительные

данные

(подрисуночный текст)

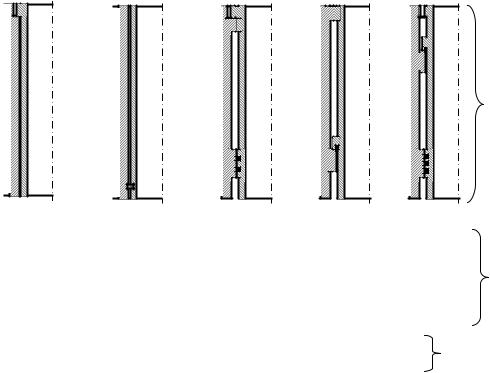

а – сухая гильза с верхним опорным буртом;







б – сухая гильза без бурта;









в – мокрая гильза с опорным фланцем в верхней части блока;

г – мокрая гильза с опорным фланцем в нижней части блока;



д – мокрая гильза с опорным фланцем в средней части блока

















Рисунок 7 Типы гильз и способы их крепления



Наименование

Рисунок 4 – Пример иллюстрации с подрисуночной надписью





3.9.Правила оформления диаграмм

3.9.1Диаграммы, изображающие функциональную зависимость двух и более величин в системе координат, рекомендуется выполнять

по правилам ГОСТ Р 50 77.

3.9.2 Значение величин, связанных изображаемой функциональной зависимостью, следует откладывать на осях координат в виде шкал в соответствии с рис. 6.

Впрямоугольной системе координат независимую переменную следует откладывать на горизонтальной оси (оси абсцисс). Положительные значения величин следует откладывать на осях вправо и вверх от точки начала отсчёта (см. рис. 6).

Оси координат в диаграммах без шкал и со шкалами следует заканчивать стрелками, указывающими направление возрастания значений величин (см. рис. 6).

Вдиаграммах со шкалами оси координат следует заканчивать стрелками за пределами шкал в соответствии с рис. 7 и 8 или обозначать самостоятельными стрелками после обозначения величины

параллельно оси координат, как показано на рис. 9 12.

22

а



1



2



б















3

4

4

5

6

7

8

9

10

11

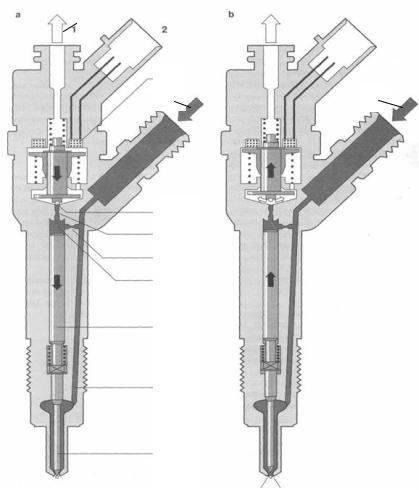

а – форсунка закрыта; б – форсунка открыта; 1 – возврат топлива; 2 – электрические выводы; 3 – электромагнитный клапан; 4 – вход топлива из аккумулятора; 5 – шариковый клапан; 6 – жиклёр камеры гидроуправления; 7 – «питающий» жиклёр; 8 – камера гидроуправления; 9 – управляющий плунжер; 10 – канал к распылителю; 11– игла форсунки

Рисунок 33 – Форсунка

Рисунок 5 – Пример иллюстрации с составными частями изделия

3.9.3 В качестве шкалы следует использовать координатную ось или линию координатной сетки, которая ограничивает поле диаграммы.

В диаграммах, изображающих несколько функций, в которых одна и та же переменная должна быть выражена одновременно в различных единицах, допускается использовать в качестве шкалы как координатные оси, так и линии координатной сетки, ограничивающие поле диаграммы (рис. 10, 11) и (или) прямые, расположенные параллельно координатным осям (рис. 12).

23

Координатные оси как шкалы значений изображаемых величин следует разделять на графические интервалы одним из следующих способов:

а) координатной сеткой (рис. 8); б) делительными штрихами (рис. 9);

в) сочетаниемкоординатнойсеткииделительныхштрихов(см.рис.8). Рядом с делениями сетки или делительными штрихами, соответствующими началу и концу шкалы, должны быть указаны соответст-

вующие числа – значения величин.

Числа у шкал следует размещать вне поля диаграммы и располагать горизонтально (см. рис. 7 – 12).

3.9.4 В случаях, когда в одной общей диаграмме изображают две или более функциональные зависимости, допускается изображать эти зависимости различными типами линий, например сплошной и штриховой (рис. 11).

Ne, Me, Pz









NeN









Memax



Me









Ne





Pzmax













Pz





nmin

nM

nN

nmax

ne

Рисунок 6 – Внешняя скоростная характеристика дизеля

24



10











кг/ч













,













t













G

8











расход























Часовой

6

























4













5

10

15

20

25

30





Мощность двигателя Ne, кВт



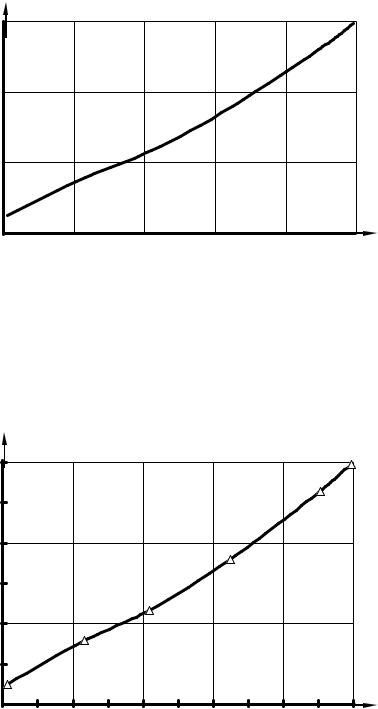

Рисунок 7 – Зависимость часового расхода топлива от мощности



10











кг/ч













,

8











t











G











расход













Часовой

6

























4













5

10

15

20

25

30





Мощность двигателя Ne, кВт



Рисунок 8 – Зависимость часового расхода топлива от мощности

25
