2.Анализ спектра модулированного сигнала

2.1.Запустите модель;

2.2.Проведите анализ спектра сигнала на выходе модулятора BPSK при значении Sample time = 4 в блоке Random Integer Generator, зарисуйте получен-

ный спектр в отчет

2.2.1.Определите ширину спектра сигнала по «первым нулям» и объясните полученный результат

2.3.Остановите работу модели;

2.4.Установите параметр Sample time =6, запустите модель и оцените характер спектра на выходе модулятора

ВАЖНО! В моделях СКМ MATLAB/Simulink на выходах модуляторов формируется спектр комплексной огибающей сигнала, т.е. спектр модулированного сигнала на нулевой несущей частоте [3]. Обратите на это внимание!

46

2.5.Объясните полученные результаты

2.6.Остановите работу модели

2.7.Проведите анализ спектра BPSK сигнала на выходах формирующих фильтров Raised Cosine Transmit Filter и Raised Cosine Receive Filter

2.7.1.Установите следующие параметры блоков модели:

–в блоке Random Integer Generator значение параметра Sample time = 4

–в блоках Raised Cosine Transmit Filter и Raised Cosine Receive Filter

значения параметра округления спектра Roll off factor = 1.0. Окна параметров фильтров приведены на рисунке 1.2.

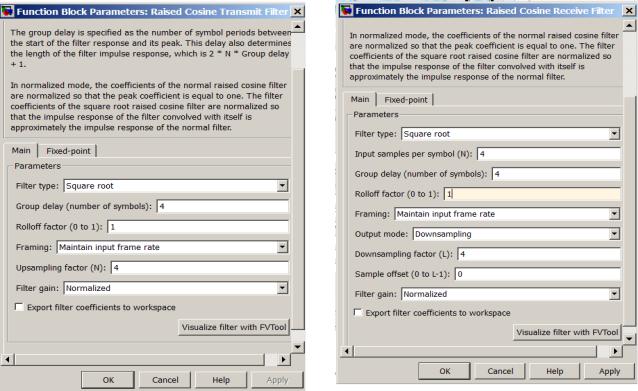

Рисунок 1.2. – Окна параметров фильтров

2.7.2. Проведите настройку параметров фильтра Raised Cosine Transmit Filter:

– в окне параметров блока Raised Cosine Transmit Filter выберите кла-

вишу Visualise filter wth FVTool (рисунок 1.2)

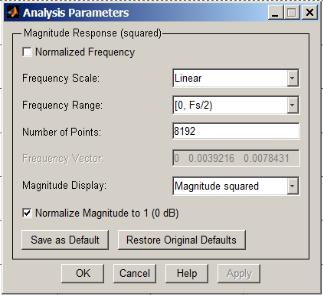

2.7.3 Щелкните правой кнопкой мыши в окне визуализации. Установите следующие анализируемые параметры фильтра (рисунок 1.3)

47

Рисунок 1.3. – Настройки анализируемых параметров

2.7.4.В окне визуализации параметров фильтра выберите режим наблюдения импульсной характеристики фильтра, зафиксируйте в отчет и объясните

ееформу

2.7.5.Проведите анализ частотной характеристики фильтра, зарисуйте ее

в отчет

2.7.6.Закройте окно визуализации Visualise filter wth FVTool;

2.7.7.Запустите модель;

2.7.8.Проведите анализ спектра сигнала на выходе фильтра Raised Cosine Transmit Filter. Зафиксируйте полученные результаты. Определите ширину основного лепестка спектра

2.7.9.Остановите работу модели

3.Анализ сигнальных созвездий и глаз – диаграмм

3.1.Запустите модель и проведите анализ сигнальных созвездий и глаз – диаграмм на выходах модулятора и фильтра Raised Cosine Transmit Filter при значении параметра Roll off factor = 1.0, полученные результаты зафиксируете в отчет

3.2.Остановите работу модели

3.3.Установите в блоке AWGN значение Eb/N0 = 100 дБ

3.4.Запустите модель и пронаблюдайте созвездие и глаз-диаграмму сигнала, полученные результаты зафиксируете в отчет

3.5.Остановите работу модели;

3.6.Проведите анализ сигнальных созвездия и глаз – диаграммы на выходе канала AWGN при высоком уровне шумов и значении параметра Roll off factor = 1.0;

3.7.Установите в блоке AWGN значение Eb/N0 = 20 дБ;

3.8.Запустите модель и пронаблюдайте созвездие и глаз-диаграмму сигна-

ла

48

3.9.Объясните полученные результаты;

3.10.Пронаблюдайте сигнальное созвездие и глаз-диаграмму сигнала на выходе приемного фильтра Raised Cosine Receive Filter, полученные результаты зафиксируете в отчет

3.11.Пронаблюдайте сигналы на выходе блока Random Integer Generator и на выходе демодулятора при помощи блока Scope и объясните полученный результат;

3.12.Остановите работу модели;

3.13.Закройте модель.

Содержание отчета по лабораторной работе:

1.Схемы лабораторных моделей;

2.Результаты измерений в виде таблиц и графиков;

3.Выводы по результатам выполнения работы.

Контрольные вопросы:

1.Поясните назначение элементов ЦСРС.

2.С какой целью в ЦСРС применяется помехоустойчивое кодирование?

3.Поясните назначение эквалайзера.

4.Каким образом формируется сигнальное созвездие?

5.С какой целью наблюдается глаз – диаграмма?

6.Поясните принцип измерения коэффициента ошибок.

7.Каким образом изменяется глаз – диаграмма при воздействии белого шума?

8.Каким образом изменяется форма глаз – диаграммы при наличии МСИ?

9.Поясните, что понимается под диаграммой фазовых переходов.

10.Какие причины являются возникновением джиттера?

11.С какой целью строится U – кривая?

12.Дайте определение импульсной характеристики канала.

2.2. Лабораторная работа №2 «Изучение принципов формирования спектра модулированного сигнала в ЦСРС»

Цель работы:

Изучение принципов формирования спектра модулированного сигнала в ЦСРС

Подготовка к работе:

1.По указанной литературе алгоритмы формирования сигналов BPSK и QPSK;

2.По указанной литературе изучить принципы формирования спектра модулированного сигнала в ЦСРС;

3.Подготовить бланк отчета по лабораторной работе;

4.Подготовить ответы на контрольные вопросы.

49

Выполнение лабораторной работы:

1 Соберите модель для проведения анализа формирования спектра сигнала BPSK (рисунок 2.1)

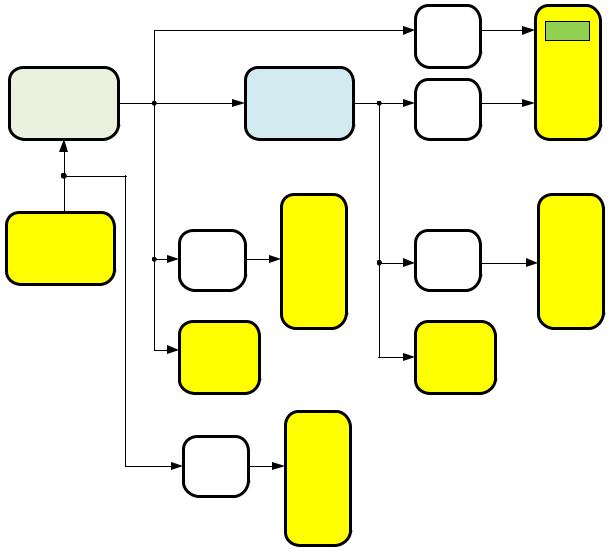

Рисунок 2.1. – Схема имитационной модели

В модели используются следующие блоки:

Блок генератора случайных чисел (Random Integer Generator): Communications Blockset - Comm Sources;

Таблица соответствий (Lookup Table (n-D): Simulink – Lookup Tabels;

Блок фильтра типа «приподнятый косинус» (Raised Cosine Transmit Filter): Communications Blockset - Comm Filters;

Блок выделения реальной и мнимой части комплексного числа (Complex to Real – Imag): Simulink – Math Operations;

Блок (Zero-Order Hold): Simulink – Discrete;
