Таблица 7.4. – Параметры модели

Блок Bernoulli Binary Generator

Sample Time

1/100

Frame-based outputs

Флажок

Samples per frame

4

Output data type

double

Блок BPSK Modulator Baseband





Phase offset (rad)

pi

Output data type

double

Блок BPSK Demodulator Baseband





Phase offset (rad)

pi

Output data type

double

Блок AWGN Channel







Mode

Signal to noise ratio (Eb/N0)

Eb/N0

100

Number bits per symbol

1

Input Signal power…

1

Symbol period

0.01

Блок Multipath Rician Fading Channel





K- factor

10

Doppler schift (s) of line……

0.001

Initial phase (s)……

0

Maximum diffuse Doppler schift (Hz)

5

Doppler spectrum type

Jaces

Average path gain vector (s)

[0]

Normalise average path gain…..

[0]

Блок Discrete-Time Eye Diagram Scope





Samples per symbol

2

Offset (samples)

0

Symbol per trace

1

Traces displayed

400

New points per display

10

Блок Discrete-Time Scatter PlotScope





Samples per symbol

4

Offset (samples)

0

Points displayded

400

New points per display

10

106



Блок Error Rate Calculation

Receive delay

0

Computation delay

0

Computation mode

Entre frame

Output data

Port

Параметры модели



Start

0.0

Stop

inf

1.6.2.Запустите модель;

1.6.3.Пронаблюдайте импульсную и частотную характеристики канала.

1.6.4.Проанализируйте фазовую характеристику сигнала.

1.6.5.Определите максимальное расширение доплеровского спектра.

1.6.6.Проанализируйте изменения сигнального созвездия и глаз-диаграммы на выходе канала.

1.6.7.Проведите оценку изменений коэффициента ошибок в процессе работы модели (в течение 4 -5 минут);

1.6.8.Пронаблюдайте сигнальное созвездие при отношении сигнал/шум в канале AWGN, равном 10 дБ.

1.6.9.Остановите работу модели;

1.6.10.Объясните полученные результаты.

2. Содержание отчета по лабораторной работе

1.Схемы исследуемых моделей ЦСРС;

2.Результаты исследований в виде таблиц и графиков;

3.Выводы по результатам исследований.

3. Контрольные вопросы

1.Поясните особенности моделирования телекоммуникационных устройств в

MATLAB/Simulink.

2.Какие замирания называются плоскими?

3.Какие замирания называются частотно – селективными?

4.При каких значениях параметров ЦСРС и канала наблюдаются плоские замирания?

5.При каких значениях параметров ЦСРС и канала наблюдаются частотно - селективные замирания?

6.Поясните физическую суть эффекта Доплера.

7.Каким соотношением связаны скорость передвижения и максимальный Допплеровский сдвиг частоты?

8.Поясните, каким образом изменяются сигнальные созвездия и глаз – диаграммы при наличии замираний в радиоканале?

107

9.Поясните, что понимается под импульсной характеристикой канала с замираниями?

10.Поясните закон распределения Райса

11.При каких условиях возникают замирания Райса?

12.Поясните закон распределения Райса.

13.Какие числовые характеристики многолучевых каналов с замираниями Вы знаете?

14.Поясните модель Кларка для эффекта Доплера.

2.8.Лабораторная работа № 8 «Исследование влияния эффекта Доплера на помехоустойчивость ЦСРС в каналах с замираниями»

Цель работы:

1.Изучение явления эффекта Доплера;

2.Исследование влияния эффекта Доплера на помехоустойчивость ЦСРС в канале с «плоскими» замираниями;

3.Исследование влияния эффекта Доплера на помехоустойчивость ЦСРС в канале с «частотно-селективными» замираниями

Подготовка к работе:

1.По указанной литературе изучить принципы построения современных цифровых систем радиосвязи;

2.Подготовить бланк отчета по лабораторной работе;

3.Подготовить ответы на контрольные вопросы.

1. Теоретические сведения. Эффект Доплера

Доплер Кристиан (1803–1853),

австрийский физик и астроном, член Венской АН (1848 г.). Профессор политехнического института и университета в Вене. В 1842 г. теоретически обосновал зависимость частоты колебаний, воспринимаемых наблюдателем, от скорости и направления движения наблюдателя относительно источника колебаний.

Эффект Доплера описывает сдвиг частоты сигнала в зависимости от относительного движения источника и приемника. Так волна, посланная источ-

108

ником, который удаляется от приемника, будет приниматься им на меньшей частоте по сравнению с волной от неподвижного источника или от источника, приближающегося к приемнику.

Если же приемник приближается к неподвижному источнику, то частота принимаемой им волны будет больше по сравнению с неподвижным приемником или приемником, удаляющимся от источника, что наглядно поясняется рисунком 8.1.

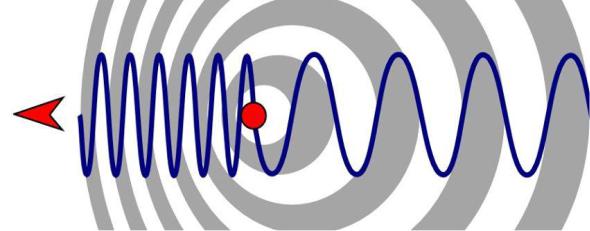

Рисунок 8.1. – К объяснению эффекта Доплера

Источник волн перемещается налево. Тогда слева частота становится больше, а справа – меньше. Другими словами, если источник волн догоняет испускаемые им волны, то длина волны уменьшается. Если удаляется – длина волны увеличивается.

ВАЖНО! Наличие эффекта Доплера в системах сотовой связи приводит к искажениям сигнала и ограничению скорости передвижения мобильного терминала.

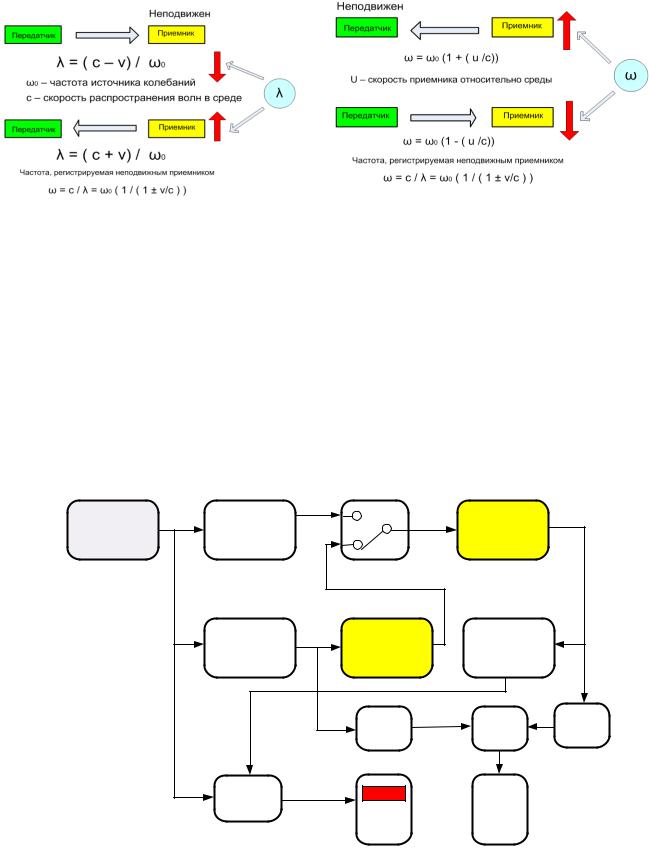

Благодаря эффекту Доплера, астрономы установили, что вселенная расширяется – звёзды разбегаются друг от друга. С его помощью определяются параметры движения планет и космических аппаратов. Эффект Доплера лежит в основе радаров, с помощью которых гаишники определяют скорость автомобиля. Медики используют этот эффект для того, чтобы с помощью ультразвукового прибора отличить вены от артерий при проведении инъекций. Суть эффекта Доплера поясняется рисунками 8.2 и 8.3.

109

Сущность явления

Рисунок

8.2.

3

К и НСРС (Б.Н.Маглицкий)

4

Рисунок 8.3.



К и НСРС (Б.Н.Маглиц ий)







Сущность эффекта Доплера



Сущность эффекта Доплера



В общем случае

ω = ω0 [(1 ± (u /c))/(1 ± v/c)]

(8.1)

2. Выполнение лабораторной работы

2.1. Проведите оценку влияния эффекта Доплера на помехоустойчивость системы связи с BFSK, собрав модель, приведенную на рисунке 8.4

M-FSK



Modulator

Manual











Baseband

Switch









Bernoulli





AWGN

Binary

2 - FSK





Channel

Generator













M-FSK



M-FSK



Modulator







Demodulator



Baseband







Baseband











Multipath





2 - FSK

Rayleigh

2 - FSK



Fading











Channel







1

2





Zero-Order

Matrix





Concatenate





Hold









Tx Rx



B-FFT









Error







Rate

Display

Spectrum



Calculation









Scope







Рисунок 8.4. – Модель системы связи с BFSK

110

Zero-Order
