для интраоральной панорамной рентгенодиагностики и их внедрение в клиническую практику стоматологии и челюстно-лицевой хирургии осуществлялось при непосредственном участии автора. Указанные аппарат- но-методические комплексы в настоящее время используются в лечебном процессе в Московском государственном медико-стоматологическом университете им. А.И. Евдокимова, Военно-медицинской академии им. С.М. Кирова, а также в государственных и частных стоматологических клиниках России.

Созданные в процессе работы методики и компьютерные программы для моделирования, обработки и коррекции снимков используются при подготовке дипломированных специалистов в учебном процессе на факультете электроники СПбГЭТУ, в ВМедА им. С.М. Кирова и в МГМСУ им. А.И. Евдокимова.

Апробация работы проводилась на международных, всероссийских и региональных конференциях, съездах и научных форумах, среди которых: V Международный конгресс «Невский радиологический форум» (Санкт-Петербург, 2011), ХIII-ХV Международные НТК «Меди- ко-технические технологии на страже здоровья» (Москва, 2011-2013), 64-68 НТК, посвященные Дню радио (Санкт-Петербург, 2009-2013), VIII Россий- ско-Баварская конференция по биомедицинской инженерии (Санкт-Петербург, 2012), Межрегиональная НПК «Лучевая диагностика в стоматологии и челюстно-лицевой хирургии» (Москва, 2012), II Россий- ско-германская конференция по биомедицинской инженерии (Ганновер,

2013).

Разработанные при непосредственном участии автора рентгенодиагностические комплексы для стоматологии демонстрировались на международных и всероссийских выставках, в том числе «Российский промышленник» (Санкт-Петербург, 2010-2012), «Здравоохранение» (Москва, 2010), где неоднократно награждались дипломами и медалями.

По теме диссертации опубликовано 17 печатных работ (из них 5 в

рекомендованных ВАК изданиях), получены патент на изобретение, патент на полезную модель и 4 свидетельства о регистрации программы для ЭВМ.

Структура и объем диссертации. Диссертационная работа состоит из введения, четырех глав, заключения, списка литературы (66 наименований) и 3 приложений. Основная часть работы изложена на 146 страницах машинописного текста, содержит 84 рисунка и 19 таблиц.

4

СОДЕРЖАНИЕ ДИССЕРТАЦИИ

Первая глава посвящена описанию современных методик, применяемых для панорамной рентгенодиагностики челюстно-лицевого отдела головы.

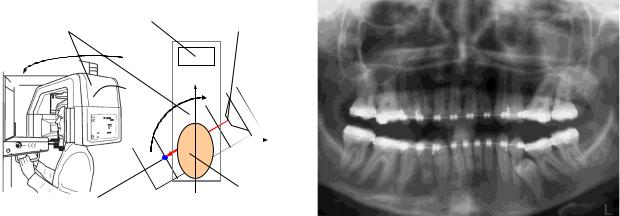

Панорамный снимок содержит изображение полного зубного ряда обеих челюстей от одного мыщелкового отростка до другого, включая прилегающие анатомические структуры. В традиционной рентгенодиагностике используется ортопантомографический способ, при котором голова пациента помещается на оси между источником излучения (рентгеновской трубкой) и приемником изображения (например, кассетой с рентгеновской пленкой). Источник и приемник, расстояние между которыми составляет около 500 мм, в процессе выполнения снимка синхронно движутся вокруг головы пациента, описывая сложную кривую.

В общем случае на ортопантомографическом снимке получается вся зубочелюстная система практически без линейных искажений, что является одним из важнейших достоинств метода, однако отдельные участки могут повторяться на ортопантомограмме два или три раза, изображение зубных рядов неодинаково увеличено для разных отделов челюстей, также следует отметить нерезкость изображения вследствие размазывания передних отделов челюстей.

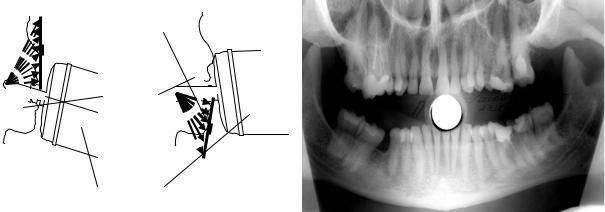

При интраоральном панорамном способе вынесенный анод рентгеновской трубки помещается в ротовую полость, а гибкая кассета с рентгеновской пленкой располагается снаружи и плотно прижимается к лицевому отделу головы. Поскольку фокусное пятно максимально приближено к зубному ряду, а пленка удалена от зубов на толщину мягких тканей, изображение на снимке увеличено в среднем в полтора-два раза. При этом для каждого участка челюсти и каждого зуба создаются различные проекционные соотношения, однако при соблюдении стандартных условий рентгенографии и правил укладки можно получить идентичные снимки одного и того же пациента.

5

Приемник излучения

Челюстно- лицевой

отдел

Источник

излучения

Интраоральные панорамные рентгенограммы имеют преимущество перед традиционными ортопантомографическими снимками по богатству деталями изображения структуры костей и твердых тканей зубов. Исследования, проведенные в ряде научных центров страны, в том числе в Институте радиационной гигиены (Санкт-Петербург), показали, что лучевая нагрузка на пациента и медицинский персонал при интраоральном способе получения панорамных дентальных изображений существенно ниже, чем при ортопантомографическом. Так, например, экспозиция при съемке на ортопантомографическом аппарате составляет в среднем 100 мАс при напряжении 60-90 кВ. Максимальная же экспозиция на интраоральном панорамном аппарате не превышает 0,3 мАс при напряжении 50-70 кВ.

Таблица 1. Режимы работы панорамных рентгенодиагностических комплексов

Основным недостатком интраоральной панорамной съемки является неравномерное увеличение изображения различных участков челюстей вследствие неравномерного изменения расстояния фокусное пятно – зубочелюстной ряд и зубочелюстной ряд – рентгеновская пленка. Увеличение изображения зубов при панорамной съемке составляет от 1,2 (для передних зубов) до 2 и более (для боковых зубов) раз, тогда как в ортопантомографах увеличение изображения практически одинаково по всему снимку.

Таким образом, совершенствование интраоральной панорамной рентгенодиагностики позволит существенно повысить эффективность метода как с точки зрения повышения информативности снимков для вра- чей-рентгенологов, так и с точки зрения снижения радиационной нагрузки на пациентов при проведении обследования.

6

Во второй главе рассмотрены методы устранения основного недостатка интраоральной панорамной съемки – неоднородного увеличения различных участков челюстей вследствие неравномерного изменения расстояния фокусное пятно – зубочелюстной ряд и зубочелюстной ряд – рентгеновская пленка. Этот недостаток существенно снижает эффективность метода в случае использования снимков для расчета параметров стоматологических имплантатов и затрудняет работу врачей-имплантологов. Для его устранения разработано два способа коррекции – с помощью шаблона и с помощью программной обработки.

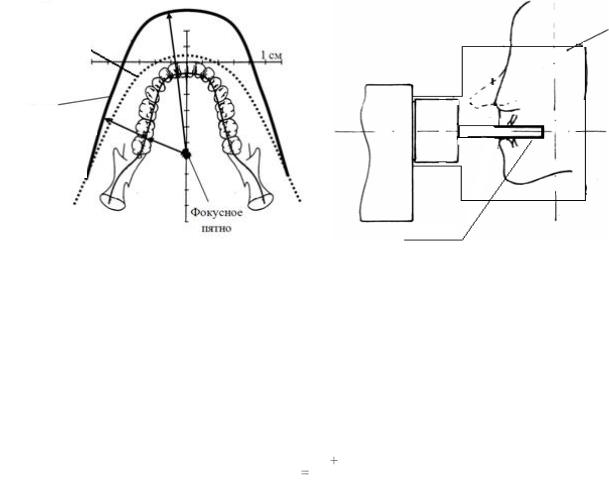

В первом случае пленка располагается на определенном удалении от лица пациента в специально изготовленном шаблоне-держателе. По форме шаблон повторяет кривую среднестатистической челюсти, а по размерам выполнен таким образом, чтобы выполнялось условие равномерного увеличения рентгеновского изображения.

Граница

мягких

тканей

Шаблон с рентгеновской пленкой

Крепление шаблона, ввиду его простоты и малой массы, производится непосредственно на интраоральном панорамном аппарате. Для получения рентгеновского снимка пациент закусывает размещенный на аноде колпачок на указываемой врачом-рентгенологом метке.

Как известно, коэффициент увеличения изображения определяется из соотношения расстояний фокусное пятно – объект и объект – приемник излучения и может быть описан как:

– объект; f2 – расстояние объект – приемник излучения.

Снимок участка зубного ряда нижней челюсти, полученный с использованием шаблона, показывает возможность устранения геометрических искажений. Метки в верхней части рисунка отражают масштаб увеличения изображения (расстояние между двумя метками составляет 20 мм).

7

Рис.7. Снимок участка зубного ряда, полученный с использованием шаблона

Хорошо заметно, что увеличение изображения зубного ряда на всем протяжении практически равномерно, что подтверждается данными таблицы 2. Средний коэффициент увеличения изображения зубов равен 1,8.

Таблица 2. Влияние шаблона на коэффициент увеличения изображения

Таким образом, использование подобного шаблона позволяет получать геометрически правильные снимки полного зубного ряда. Однако использование специализированного шаблона для коррекции связано с необходимостью изготовления нескольких шаблонов для разных типов зубо-челюстной системы пациентов, поэтому более перспективным представляется способ коррекции, основанный на программной обработке снимков.

С помощью усредненной кривой для описания формы зубного ряда, можно рассчитать неравномерность увеличения изображения челюсти на рентгеновском снимке (Х – координата пикселя на приемнике изображения) для узкого, стандартного и широкого типов челюсти:

и использовать полученные формулы для коррекции оцифрованных снимков.
