Таблица 7.15. Содержание сообщения STATUS_ENQUIRY

Обычно процессы в логических объектах протокола ТфОП на стороне сети доступа и на стороне станции синхронизированы, так что разница между ними до сих пор игнорировалась. Более стро­го, возможны три разных процесса в логических объектах прото­кола V5: нормальный процесс, преждевременно прерванный про­цесс и процесс, обеспечивающий передачу данных о линии.

206 Глава 7 ________________ _____________

Все процессы начинаются с нулевого состояния и оканчива­ются возвращением в него. Нормальный процесс имеет состояние инициализации и состояние активного сигнального пути. Преж­девременно прерванный процесс не достигает состояния активного сигнального пути. Процесс, обеспечивающий передачу данных о линии, имеет только нулевое и информационное состояния.

Станция может инициировать нормальный процесс путем передачи сообщения LE/ESTABLISH. Сеть доступа отвечает пе­редачей сообщения AN/ESTABLISH_ACK и переводит процесс в активное состояние. Сеть доступа может инициировать нормаль­ный процесс путем передачи сообщения AN/ESTABLISH с пере­ходом в состояние инициализации. После приема сетью доступа сообщения LE/ESTABLISH_ACK процесс переходит в состояние активного сигнального пути.

Нормальный процесс заканчивается, когда сеть доступа при­нимает сообщение LE/DISCONNECT. Данное сообщение (табли­ца 7.16) используется, чтобы возвратить процесс на стороне сети доступа в нулевое состояние. Сеть доступа отвечает сообщением AN/DISCONNECT_COMPLETE, которое подтверждает, что ло­гический объект протокола на стороне сети доступа выполнил тре­буемые действия (таблица 7.17).

Таблица 7.16. Содержание сообщения DISCONNECT

Таблица 7.17. Содержание сообщения DISCONNECT_COMPLETE

Протокол ТфОП_________ ____________ 207

Преждевременно прерванный процесс начинается как нор­мальный процесс, инициированный сетью доступа, но затем пре­рывается вследствие того, что вызывающий абонент дает отбой до появления сообщения LE/ESTABLISH_ACK от АТС. Если сооб­щение LE/ESTABLISH_ACK принято до завершения прерывания процесса, то сигнальный путь приходит в активное состояние, и процесс продолжается и завершается как нормальный. После прие­ма сообщения LE/ESTABLISH_ACK сеть доступа, приняв сигнал отбоя от абонента, передает сообщение AN/DISCONNECT. Стан­ция отвечает сообщением LE/DISCONNECT_COMPLETE, кото­рое возвращает процесс по обе стороны интерфейса в нулевое со­стояние.

Процесс передачи данных о линии начинается передачей со­общения AN/ESTABLISH/Line-information. При получении ответ­ного сообщения LE/DISCONNECT сеть доступа возвращает со­общение AN/DISCONNECT_COMPLETE и процесс возвращается в нулевое состояние.

7.4. Протокол ТфОп на стороне сети доступа

Читатель, вероятно, уже обратил внимание на то, что прото­кол ТфОП описывается подробнее, чем другие протоколы V5. Для этого имеется много причин, частично упоминавшихся в начале главы. Протокол ТфОП, по существу, представляет собой набор инструментальных средств поддержки управления соединениями абонентов ТфОП, причем средства эти используются разными спо­собами при удовлетворении требований разных операторов. Спо­соб, которым используется этот набор инструментальных средств в каждой конкретной сети, специфицирован в «мэппинге» между сигналами ТфОП и сообщениями протокола ТфОП, обычно раз­ном в разных странах, о чем будет сказано несколько позже.

Во всех случаях основная функция протокола - поддержка процесса управления соединениями. Протокол должен также обес­печивать возможность передавать некоторые специальные данные о линии, а также рассмотренные в предыдущем параграфе допол­нительные команды, исключающие влияние вносимых самим про­токолом задержек и случаев анормального состояния процесса. Сеть доступа несет ответственность за управление специфически­ми параметрами, такими, как время распознавания аналоговых сигналов, продолжительность, электрические характеристики и частота тарифных импульсов, вызывной ток или отдельные пара-

208 Глава 7_______________________________________

метры сигналов. Данные параметры устанавливаются аппаратно или программно и должны быть определены заранее, хотя некото­рые из них могут быть переопределены с помощью сообщений PROTOCOL_PARAMETER.

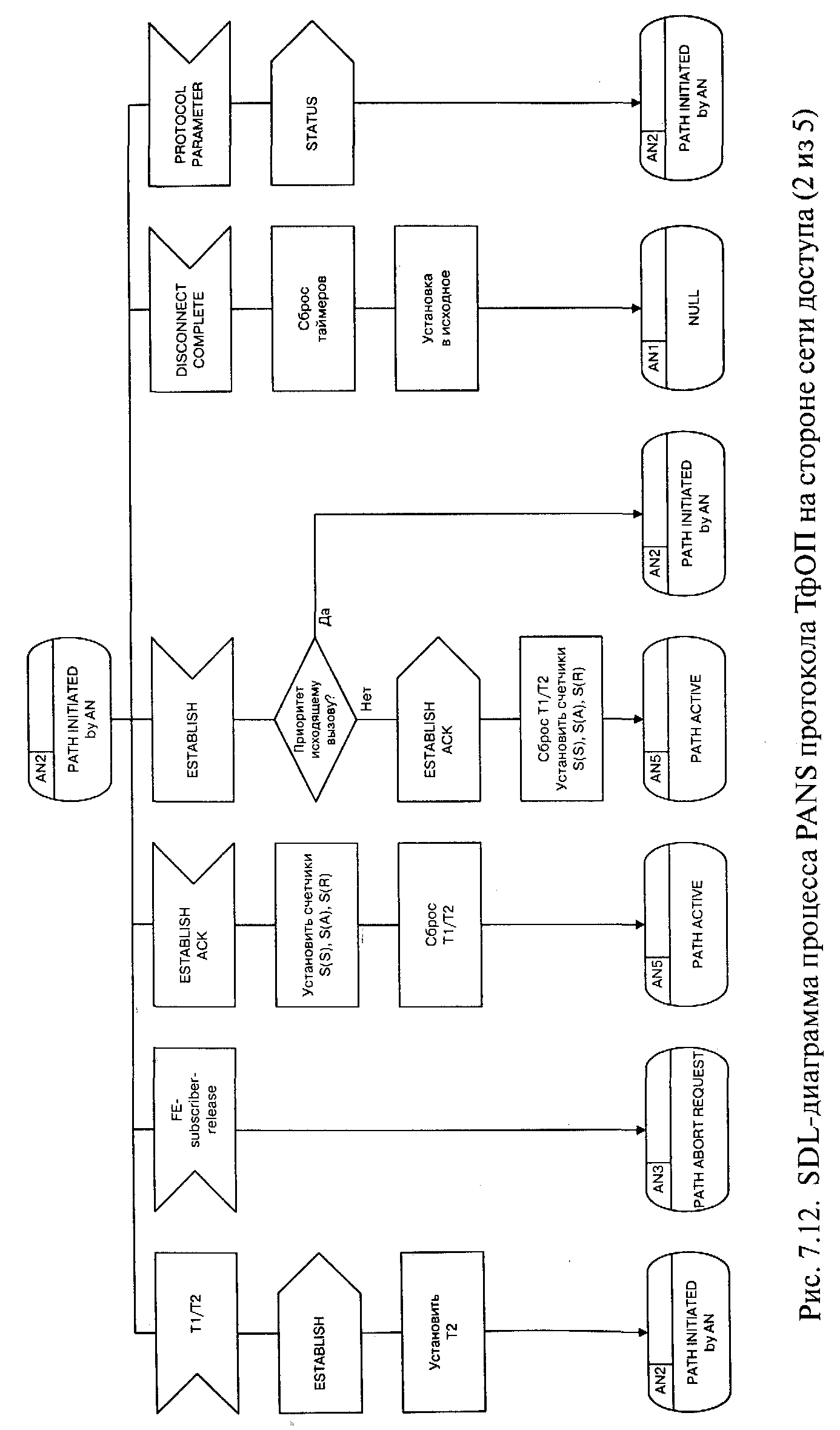

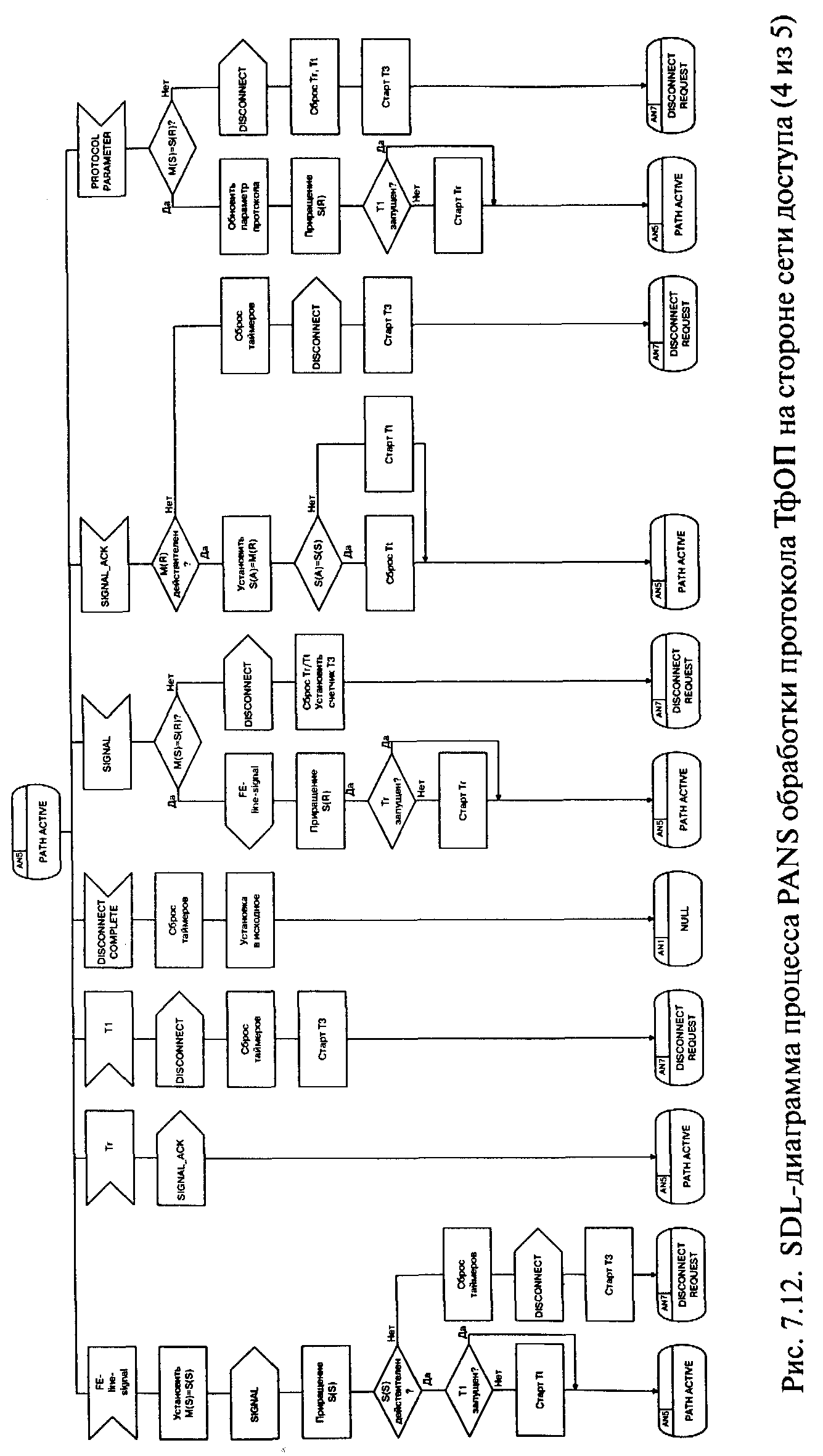

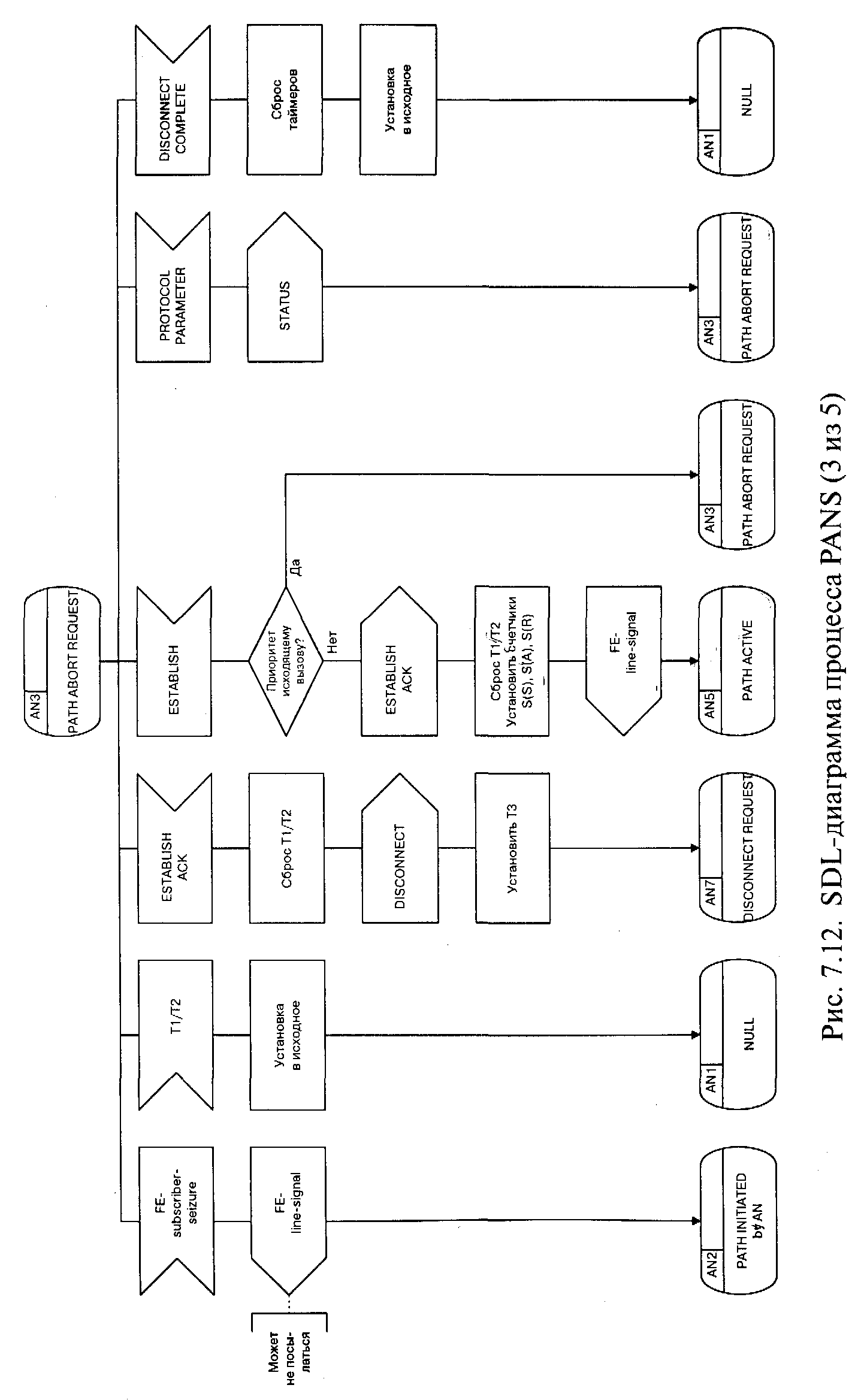

На рис. 7.11 представлена структура процесса PANS (PSTN protocol: Access Network Side) в логическом объекте протокола ТфОП на стороне сети доступа, а на рис. 7.12 приведена SDL-диа­грамма этого программного процесса.

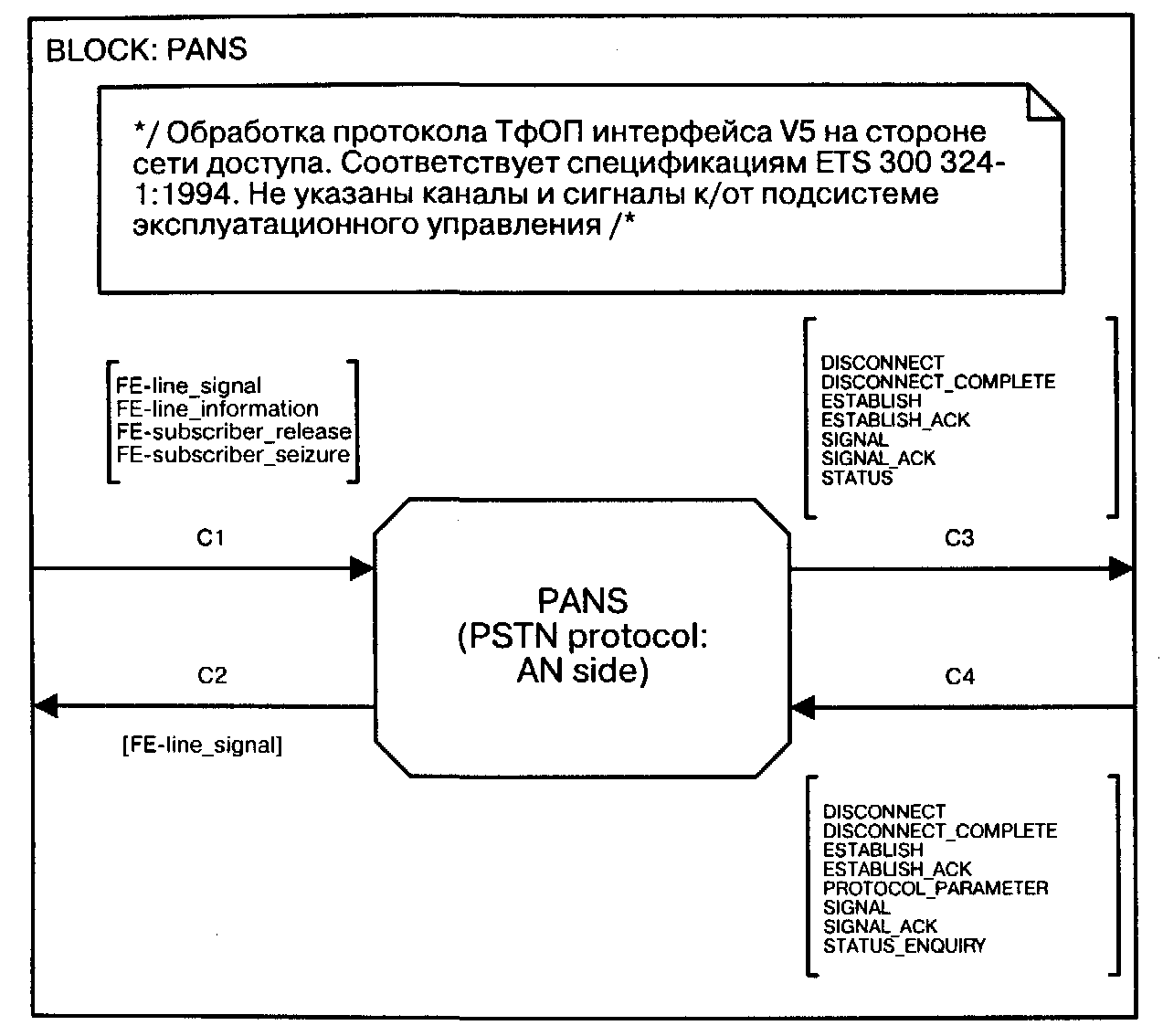

Рис. 7.11. Структура процесса в логическом объекте протокола ТфОП на стороне сети доступа

Сообщения, передаваемые процессом PANS к АТС или при­нимаемые от нее, подробно обсуждались в двух предыдущих пара­графах.

Рассмотрим теперь взаимодействие этого процесса с пользо­вательским портом ТфОП. Взаимодействие поддерживается функ­циональными элементами FE (Functional Elements), которые обес­печивают формирование и интерпретацию примитивов, предос­тавляющих в абстрактном виде обмен необходимой информацией внутри AN между процессом PANS и пользовательским портом.

______Протокол ТфОП________ _______ 209

Имеется четыре группы таких примитивов:

• FE-subscriber_seizure (абонент снял трубку),

• FE-subscriber_release (абонент дал отбой),

• FE-lme_information (данные о линии),

• FE-line_signal (линейный сигнал).

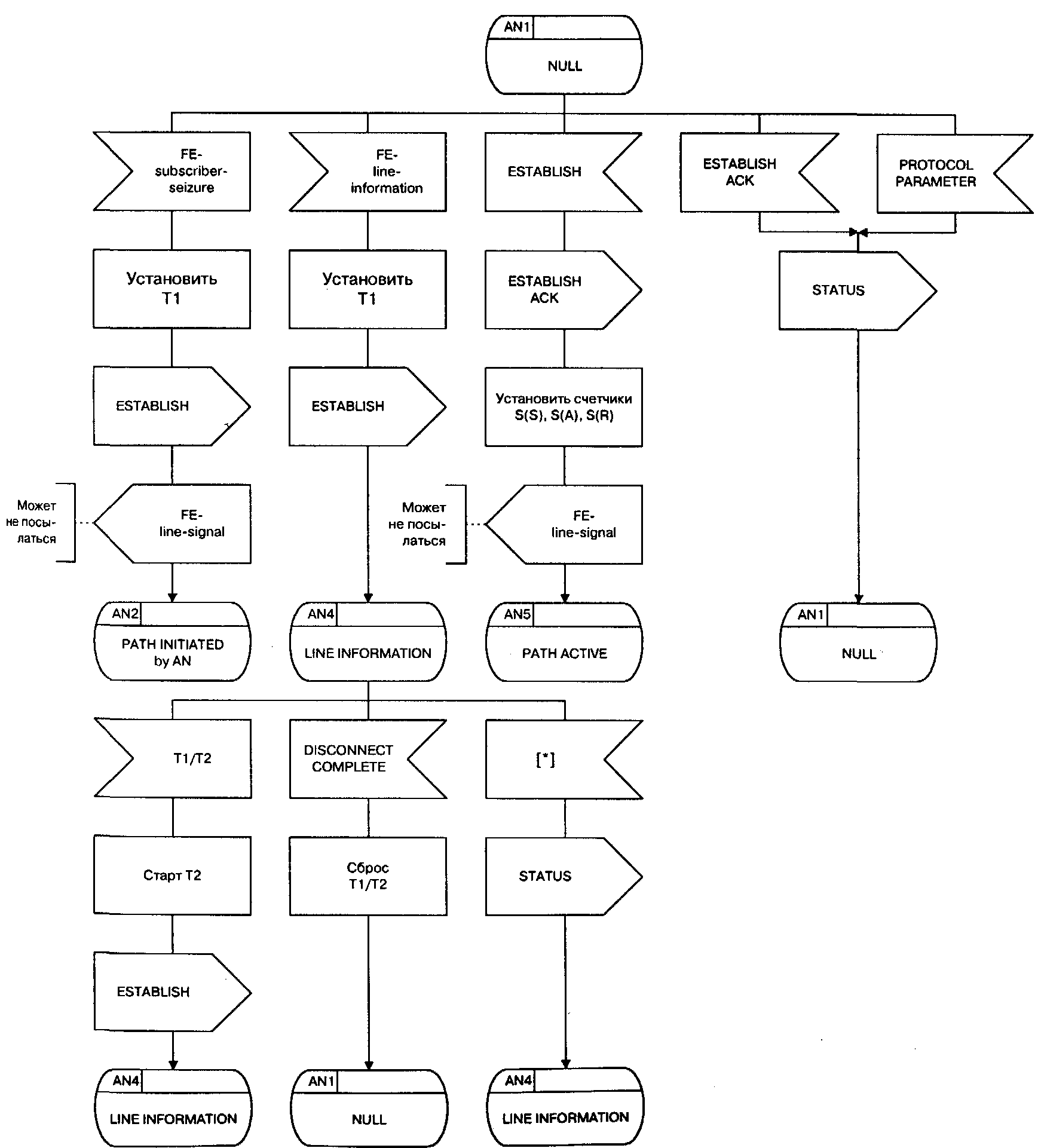

Рис. 7.12. SDL-диаграмма процесса PANS (1 из 5)

Протокол ТфОП_________ _________ 213

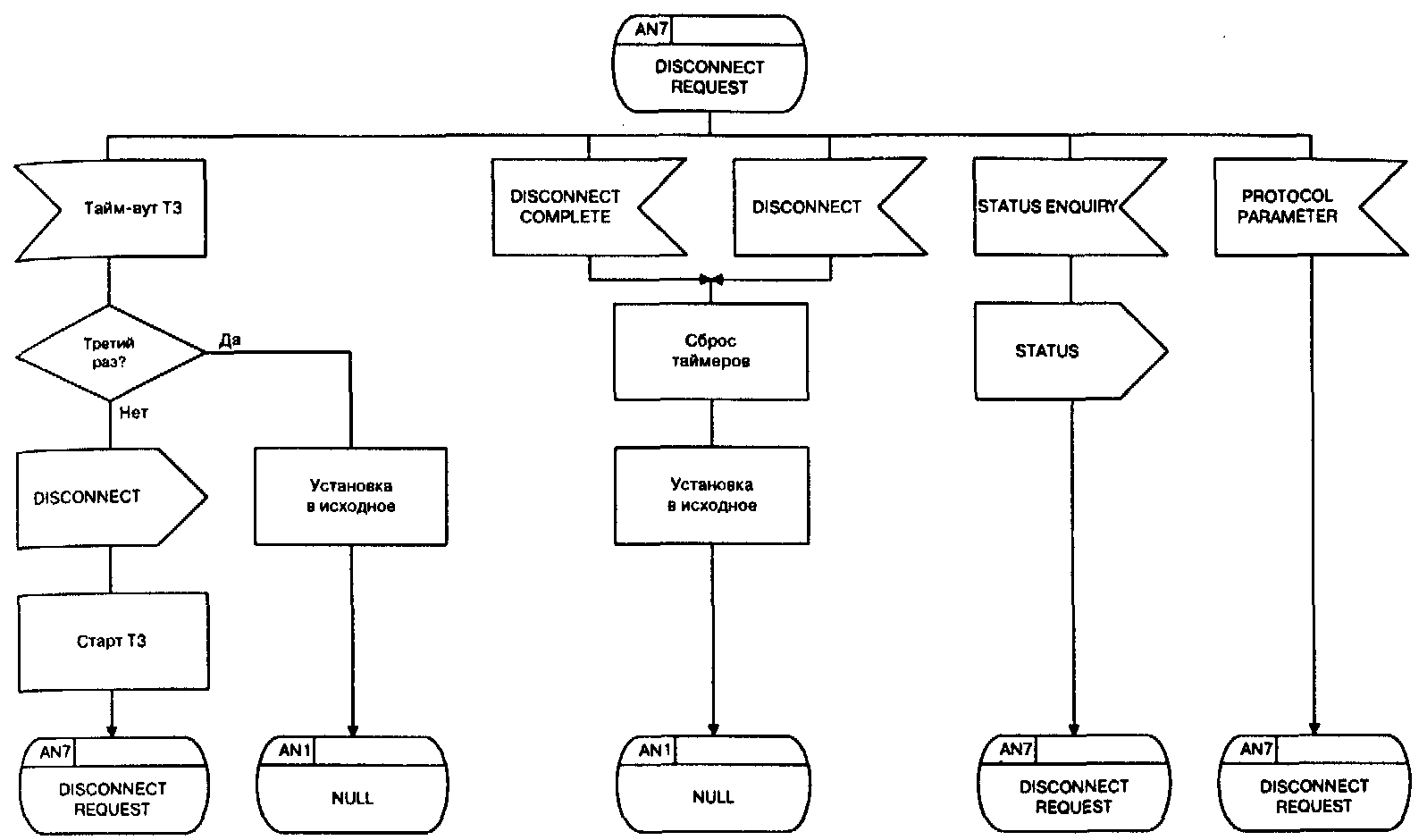

Рис. 7.12. SDL-диаграмма процесса PANS обработки протокола ТфОП на стороне сети доступа (5 из 5)

Примитивы трех первых групп передаются (канал С 1) только в направлении от порта к логическому объекту протокола ТфОП. Смысл двух из них очевиден, а третий (FE-lme_information) несет в себе данные о таких изменениях состояния абонентской линии, ко­торые не имеют отношения к сигналам управления соединениями.

Примитивы четвертой группы передаются (каналы С1 и С2) в обоих направлениях, неся в себе сигналы управления соедине­ниями (набор номера, вызывной сигнал и т.п.).

Каналы СЗ и С4 направляют сообщение уровня 3 процесса PANS процессу уровня 2 для передачи каналу ПД.

Процесс PANS имеет 7 состояний:

AN1 — нулевое состояние (null). В этом состоянии процесс ожидает примитива со стороны пользовательского порта или со­общения ESTABLISH со стороны АТС.

AN2 — создание сигнального пути инициировано со стороны сети доступа (path initiated by AN). В это состояние процесс пере­ходит, когда в сети доступа было обнаружено замыкание шлейфа абонентской линии, в сторону АТС было послано сообщение ES­TABLISH и от нее ожидается сообщение ESTABLISH_ACK.

AN3 — запрошено преждевременное освобождение сигналь­ного пути (path abort request). Это состояние устанавливается в слу-
