5 4
ÊÒÖ-ÌÊ
ATmega603,
ATmega603L,
ATmega103,
ATmega103L
8-разрядные микроконтроллеры
с Flash памятью емкостью 64/128Kбайт
Отличительные особенности
•Использована AVR расширенная RISC архитектура
•Мощный набор из 121 команды, большинство которых выполняетс я за один машинный цикл
•Емкость внутрисистемно программируемой Flash памяти 64 Кбайт (ATmega603/L) и 128 Кбайт (ATmega103/L), 1000 циклов стирания/записи
•SPI интерфейс внутрисистемного программирования
•Емкость встроенной EEPROM 2 Кбайт (ATmega603/L) и 4 Кбайт (ATmega103/L), 100000 циклов стирания/записи
•Встроенная RAM емкостью 4 Кбайт
•32 8-разрядных регистра общего назначения, набор регистров у правления периферией
•32 программируемых линии I/O, 8 линий выхода, 8 линий входа
•Программируемые последовательные UART и SPI интерфейсы
•Диапазон напряжений питания от 2,7 В до 6,0 В (ATmega603L/ ATmega103L) и
îò 4,0 Â äî 6,0 Â (ATmega603/ ATmega103)
•Диапазон тактовых частот от 0 до 4 МГц (ATmega603L/ ATmega103L) и от 0 до 6 МГц (ATmega603/ ATmega103)
•Производительность до 6 MIPS при частоте 6 МГц
•Встроенная система реального времени с отдельным генера тором
•Äâà 8-разрядных таймера/счетчика с отдельным предделителе м и ШИМ
•16-разрядный таймер/счетчик с отдельным предделителем, реж имами захвата/ сравнения и двойным ШИМ с разрядностью 8, 9 или 10 разрядов
•Программируемый сторожевой таймер с встроенным генерат ором
•Встроенный аналоговый компаратор
•8-канальный 10-разрядный аналого-цифровой преобразователь
•Режимы энергосбережения Idle, Power Save и Power Down
•Программная установка тактовой частоты
•Программная блокировка защиты программных средств
5 5
ATMEL |
ÊÒÖ-ÌÊ |

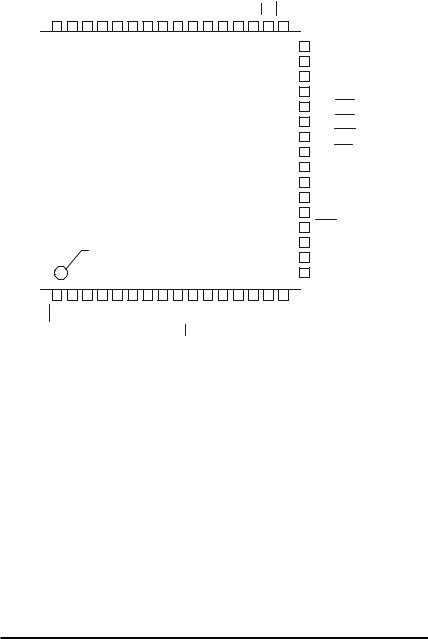

Разводка выводов
|
|
PA3 (Ad3) |
PA4 (AD4) |
PA5 (AD5) |
PA6 (AD6) |
PA7 (AD7) |
ALE |
PC7 (A15) |
PC6 (A14) |
PC5 (A13) |
PC4 (A12) |
PC3 (A11) |
PC2 (A10) |
PC1 (A9) |
PC0 (A8) |
RD |
(AD2) PA2 |
|
|
47 |
46 |
45 |
44 |
43 |
42 |
41 |
40 |
39 |
38 |
37 |
36 |
35 |
34 |
|
48 |
|||||||||||||||
|
49 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(AD1) PA1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(AD0)PA0 |
|
51 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
52 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vcc |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
53 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC7) PF7 |
|
54 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC6) PF6 |
|
55 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AT90mega103 |
|
|
|
|
|||||||
(ADC5) PF5 |
|
56 |
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC4) PF4 |
|
57 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC3) PF3 |
|
58 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC2) PF2 |
|
59 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC1) PF1 |
|
60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
(ADC0) PF0 |
|
61 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AREF |
|
62 |
|
INDEX CORNER |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
AGND |
|
63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AVcc |
|
64 |
|
|
|
|
|
|
|
|
10 |
11 |
12 |
13 |
14 |
15 |
|
|
|
|
|
|
|
|
|
||||||||
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
||||||
|
|
PEN |
PE0 |
PE1 |
PE2 |
PE3 |
PE4 |
PE5 |
PE6 |
PE7 |
PB0 |
PB1 |
PB2 |
PB3 |
PB4 |
PB5 |
|
|
|
(PDI/RXD) |
(PD0/TXD) |
(AC+) |
(AC-) |
(INT4) |
(INT5) |
(INT6) |
(INT7) |
(SS) |
(SCK) |
(MOSI) |
(MISO) |
(OC0/PWM0) |
(OC1A/PWM1A) |
WR |
|
|
|
33 |
|
PD7 (T2) |
|
|
|||
|
32 |
|
|
|
31 |
|
PD6 (T1) |
|
30 |
|
PD5 |
|
29 |
|
PD4 (IC1) |
|
28 |
|
PD3 (INT3) |
|
27 |
|
PD2 (INT2) |
|
26 |
|
PD1 (INT1) |
|
25 |
|
PD0 (INT0) |
|
24 |
|
XTAL1 |
|
23 |
|
XTAL2 |
|
22 |
|
GND |
|
21 |
|
Vcc |
|
20 |
|
RESET |
|
19 |
|
TOSC1 |
|
18 |
|
TOSC2 |
16 |
17 |
|
PB7 (OC2/PWM2) |
|
|
|
|
(OC1B/PWM1B) PB6 |
|
|
|
Описание
Приборы ATmega603/103 являются 8-разрядными CMOS микроконтроллерами с AVR усовершенствованной RISC архитектурой. Выполняя большин ство команд за один тактовый цикл, микроконтроллеры ATmega603/103 обеспечивают производительность 1 MIPS на каждый мегагерц тактовой частот ы, что позволяет разработчикам оптимизировать потребление, зависящее в о сновном от тактовой частоты.
AVR ядро базируется на усовершенствованной RISC архитектуре, с регистровым файлом быстрого доступа, содержащим 32 регистра общего наз начения, непосредственно связанных с арифметико-логическим устройством (ALU), и мощно й системой команд. За один тактовый цикл из регистрового файла извлекаются два операнда, выполняется команда и результат записывается в регистр назначения. Та кая высокоэффективная архитектура обеспечивает производительность почти в де сять раз большую, чем стандартные CISC микроконтроллеры.
5 6
ÊÒÖ-ÌÊ
Микроконтроллеры ATmega603/103 располагают следующими возможнос тями: 64/128 Кбайт внутрисистемно программируемой Flash памяти програ мм, 2/4 Кбайт EEPROM данных, 4 Кбайт SRAM данных, 32 линии I/O общего назначения, 8 линий входа, 8 линий выхода, 32 рабочих регистра общего назначения, 4 гибки х таймера/счетчика с режимами сравнения, PWM и UART, программируемый сторожевой тайм ер с встроенным собственным генератором, последовательный SPI порт и три пр ограммно устанавливаемых режима энергосбережения. В режиме Idle оста навливается центральный процессор, но продолжают работать SRAM, таймеры/ счетчики, порт SPI и система прерываний. В режиме Power Down сохраняется содержимое р егистров, но останавливается тактовый генератор и до поступления сиг нала прерывания или аппаратного сброса запрещается выполнение всех функций микроконтроллера. В режиме Power Save все устройства находятся в режиме «сна», но гене ратор таймера продолжает работать, обеспечивая сохранность временной базы
Приборы изготавливаются по технологии энергонезависимо й памяти фирмы Atmel. Встроенная ISP Flash память программ может быть перепрограмм ирована непосредственно в системе, с использованием последовате льного SPI интерфейса, или с помощью обычных программаторов энергонезависимой пам яти. Объединив 8- разрядное RISC CPU с внутрисистемно программируемой Flash памятью большого объема, фирма создала семейство мощных микроконтроллеро в, обеспечивающих реализацию недорогих и очень удобных решений для большого количества встраиваемых применений. Семейство ATmega603/103 поддерживается большим количе ством средств разработки программ и систем, включающих: С-компиляторы, м акроассемблеры, отладчики/симуляторы программ, внутрисхемные эмуляторы и отладочные устройства.
СРАВНЕНИЕ ATmega603 и ATmega103
Микроконтроллер ATmega603 оснащен внутрисистемно программиру емой Flash памятью емкостью 64 Кбайт, 2 Кбайт EEPROM и 4 Кбайт SRAM и не выполняет команду ELPM. Микроконтроллер Atmega103 оснащен внутрисистемно программир уемой Flash памятью емкостью 128 Кбайт, 4 Кбайт EEPROM и 4 Кбайт SRAM. В систему кома нд этого микроконтроллера включена команда ELPM, необходимая д ля обеспечения непрерывного табличного поиска в старшей половине адрес ов Flash памяти.
В Табл. 1 представлены отличия в объеме памяти этих двух при боров.
Таблица 1
Тип прибора |
Объем Flash памяти |
Объем EEPROM |
Объем SRAM |
ATmega603 |
64 Кбайт |
2 Кбайт |
4 Кбайт |
|
|
|
|
ATmega103 |
128 Кбайт |
4 Кбайт |
4 Кбайт |
Назначение выводов
VCC Напряжение питания GND Земля
Port A (PA7..PA0) 8-разрядный двунаправленный порт I/O. К выходам порта могут быть подключены встроенные нагрузочные резисторы (отдельно к каждому разряду). Выходные буферы обеспечивают втекающий ток 20 мА и способн ы напрямую управлять LED индикатором. При использовании выводов порта в качестве входов и установке внешним сигналом в низкое состояние, ток будет вытекать т олько при подключенных встроенных нагрузочных резисторах.
5 7
ATMEL |
ÊÒÖ-ÌÊ |
PF0 - PF7 |
PA0 - PA7 |
PC0 - PC7 |
Vcc









GND
БУФЕРЫ ПОРТА F |
|
|
ДРАЙВЕРЫ/БУФЕРЫ ПОРТА F |
ДРАЙВЕРЫ ПОРТА С |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
АНАЛОГОВЫЙ |
ADC |
РЕГИСТР ДАННЫХ |
РЕГИСТР НАПРАВЛ. |
РЕГИСТР ДАННЫХ |
|||||||||||||||||
МУЛЬТИПЛЕКСОР |
ПОРТА А |
|
|
ДАННЫХ ПОРТА А |
ПОРТА С |
||||||||||||||||
|
|
|
|||||||||||||||||||
8-РАЗРЯДНАЯ ШИНА ДАННЫХ
AGND
AREF
|
|
ВНУТРЕННИЙ |
ГЕНЕРАТОР |
|
|
|
ГЕНЕРАТОР |
||
|
|
|
||
СЧЕТЧИК |
УКАЗАТЕЛЬ |
СТОРОЖЕВОЙ |
ГЕНЕРАТОР |
|
КОМАНД |
СТЕКА |
ТАЙМЕР |
||
|
||||
FLASH ПАМЯТЬ |
SRAM |
РЕГИСТР |
CИНХРОНИЗАЦИЯ |
|
ПРОГРАММ |
УПРАВЛЕНИЯ MCU |
И УПРАВЛЕНИЕ |
||
|
||||
РЕГИСТР |
РЕГИСТРЫ |
ТАЙМЕРЫ/ |
|
|
КОМАНД |
СЧЕТЧИКИ |
|
||
ОБЩЕГО |
|
|||
|
|
|
||
|
НАЗНАЧЕНИЯ |
|
|
|
ДЕКОДЕР |
X |
|
|
|
Y |
КОНТРОЛЛЕР |
|
||
КОМАНД |
Z |
ПРЕРЫВАНИЯ |
|
|
ЛИНИИ |
|
|
|
|
УПРАВЛЕНИЯ |
|
EEPROM |
|
|
|
ÀËÓ |
|
||
|
|
|
||
|
РЕГИСТР |
ЛОГИКА ПРОГРАМ- |
|
|
|
СОСТОЯНИЯ |
МИРОВАНИЯ |
|
|
|
SPI |
UART |
|
XTAL1
XTAL2
TOSC2
TOSC1
RESET
ALE
WR
RD
PEN
+ - |
|
АНАЛОГОВЫЙ |
КОМПАРАТОР |
||||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
РЕГИСТР |
|
|
|
|
РЕГИСТР НАПРАВЛ. |
|
РЕГИСТР |
|
|
|
РЕГИСТР НАПРАВЛ. |
|
|
РЕГИСТР |
|
|
|
|
РЕГИСТР НАПРАВЛ. |
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ДАННЫХ ПОРТА Е |
|
ДАННЫХ ПОРТА Е |
|
|
ДАННЫХ ПОРТА В |
|
ДАННЫХ ПОРТА В |
|
|
ДАННЫХ ПОРТА D |
|
ДАННЫХ ПОРТА D |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vcc |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GND |
|
ДРАЙВЕРЫ/БУФЕРЫ ПОРТА Е |
|
|
|
|
|
ДРАЙВЕРЫ/БУФЕРЫ ПОРТА В |
|
|
|
|
|
|
ДРАЙВЕРЫ/БУФЕРЫ ПОРТА D |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
ÐÅ0 - ÐÅ7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ÐÂ0 - ÐÂ7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ÐD0 - ÐD7 |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

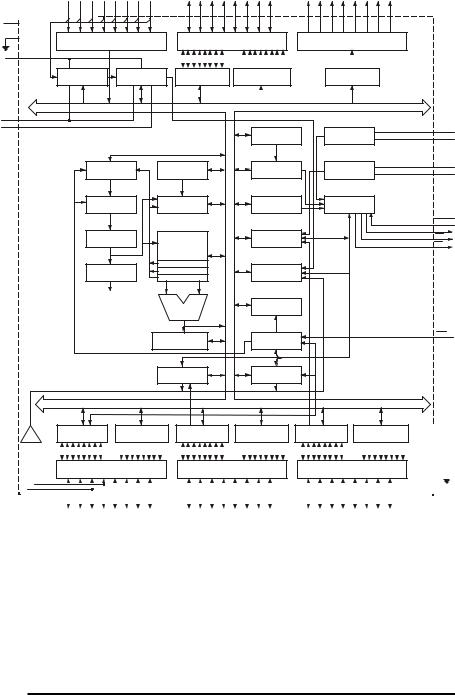

Блок схема микроконтроллеров ATmega603/103.
Порт A, при наличии внешней SRAM, используется в качестве мульт иплексируемой шины адреса/данных.
Port B (PB7. .PB0) 8-разрядный двунаправленный порт I/O со встроенными нагрузочными резисторами. Выходные буферы обеспечивают втекающий ток 20 мА. При использовании выводов порта в качестве входов и устан овке внешним сигналом в низкое состояние, ток будет вытекать только при подключен ных встроенных нагрузочных резисторах. Порт B используется также при реализации разл ичных специальных функций.
Port C (PC7. .PC0) 8-разрядный порт выхода. Выходные буферы обеспечивают втекающий ток 20 мА.
