Материал: 8-разрядные микроконтроллеры Atmel

ÊÒÖ-ÌÊ

CS00

CS01

CS02

Тактовый сигнал таймера/счетчика 0

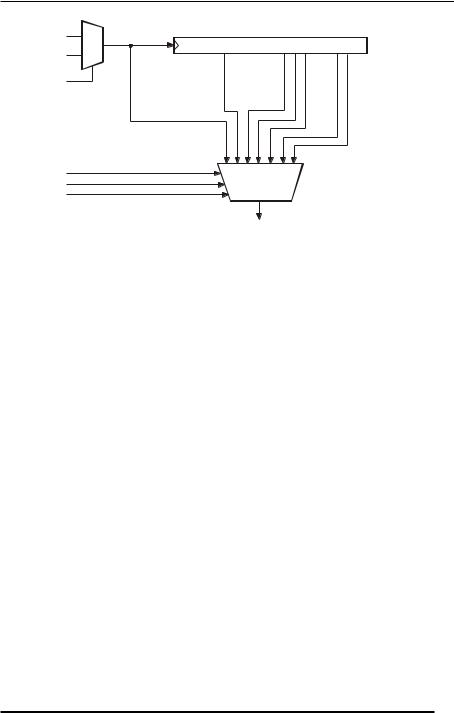

Рис. 31 Предварительный делитель таймера/счетчика0

Тактовый сигнал таймера/счетчика0 обозначен TCK0. Этот такто вый сигнал по умолчанию подключен к основному тактовому сигналу систе мы CK. При установке бита AS0 в регистре ASSR таймер/счетчик0 будет асинхронно такти роваться сигналом с вывода TOSC1, что позволяет использовать таймер/счетчик0 в ка честве часов реального времени (RTC). Генератор оптимизирован под использование кв арцевого кристалла с частотой 32768 кГц, подсоединяемого между выводами TOSC1 и TOSC2.

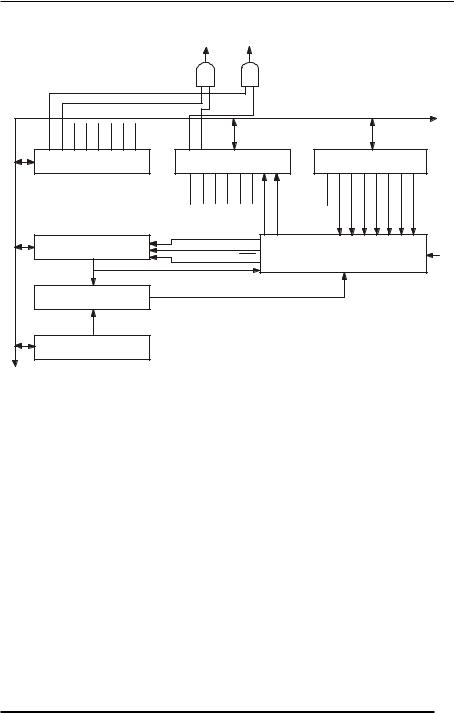

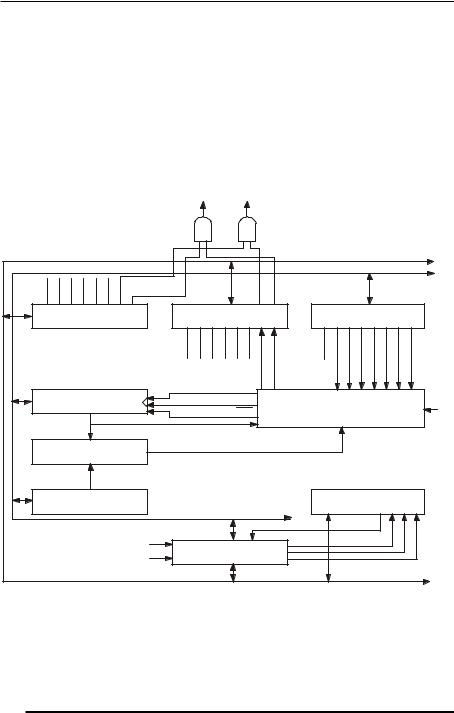

8-разрядные таймеры/счетчики T/C0 и T/C2

8-разрядный таймер/счетчик0 получает тактовый сигнал или н епосредственно от TCK0 или после прохождения его через предварительный дели тель.

8-разрядный таймер/счетчик2 получает тактовый сигнал непо средственно от CK, после прохождения его через предварительный делитель и ли от внешнего вывода. Оба таймера/счетчика могут быть остановлены, как это пока зано в описании регистров управления таймерами/счетчиками TCCR0 и TCCR2.

В регистре флагов прерывания таймеров/счетчиков TIFR хранят ся различные флаги состояния регистров (переполнения, совпадения при сравнении и захвата события). Установки управляющих сигналов хранятся в регистрах упр авления таймерами/ счетчиками TCCR0 и TCCR2. Установка разрешения/запрещения прерыв аний производится в регистре масок прерываний таймеров/счетч иков TIMSK.

При тактировании таймера/счетчика2 внешним тактовым сигн алом этот сигнал синхронизируется с тактовой частотой CPU. Для обеспечения п равильной синхронизации внешнего сигнала необходимо, чтобы минимальное время меж ду двумя входящими тактовыми циклами было не менее одного цикла внутреннего тактового сигнала CPU. Внешний тактовый сигнал синхронизируется нарастающим ф ронтом внутреннего тактового сигнала CPU.

Точность и разрешение 8-разрядных таймеров/счетчиков раст ет с уменьшением коэффициента предварительного деления. Аналогичным обр азом высокий коэффициент предварительного деления удобно использовать при реали зации функций с низким быстродействием или точной синхронизации редко происхо дящих действий.

8 9

9 1

ATMEL ÊÒÖ-ÌÊ

• Bit 7 - Res: Reserved Bit - Зарезервированный бит

Данный бит в микроконтроллерах ATmega603/103 зарезервирован и при считывании всегда покажет состояние 0.

•Bit 6 - PWM0 / PWM2: Pulse Width Modulator Enable - Разрешение широтно-

импульсного модулятора

Установленный в состояние 1 бит разрешает режим ШИМ для та ймеров/счетчиков 0 или 2. Режим подробно описан в разделе Таймеры/счетчики 0 и 2 в ШИМ режиме.

•Bits 5,4 - COM01, COM00 / COM21, COM20: Compare Output Mode, bits 1 and 0 -

Режим сравнения выхода, биты 1 и 0

Управляющие биты COMn1 и COMn0 устанавливают состояние выходных выводов PB4(OC0/PWM0) или PB7(OC2/PWM2). после совпадения в таймере/счетчике 2. Поскольку это альтернативная функция выводов порта I/O, то с оответствующий бит направления вывода должен быть установлен в состояние 1. У правляющая конфигурация показана в таблице 10.

Таблица 10. Выбор режима сравнения

Примечания: n = 0 или 2.

В ШИМ режиме функции этих битов отличаются. Подробное опи сание приведено в таблице 13. При изменении битов COMn1/COMn0 прерывание по сравнени ю выхода должно быть запрещено очисткой его бита разрешени я прерывания в регистре TIMSK. В противном случае при изменении состояния бита может п роизойти прерывание.

•Bit 3 - CTC0 / CTC2: Clear Timer/Counter on Compare match - Очистить таймер/ счетчик при совпадении

При установленном в состояние 1 бите CTC0 или CTC2 таймер/счетчик сбрасывается в состояние $00 в течение одного тактового цикла CPU после наст упления совпадения. Если бит управления сброшен, то таймер продолжает считать и не используется в процедуре сравнения. Поскольку факт совпадение детектир уется в тактовом цикле CPU следующем за совпадением, то эта функция будет вести себ я несколько по другому, если коэффициент предварительного деления будет больше 1. Если используется коэффициент предварительного деления равный 1 и в регистр сравнения A установлено содержимое C, то таймер будет продолжать счет так как это де лается при установленном CTC0/2.

... | C-1 | C | C+1 | 0 | 1 | ...

Если установлен коэффициент деления 8, таймер будет счита ть аналогично следующей последовательности:

... | C-1, C-1, C-1, C-1, C-1, C-1, C-1, C-1 | C, C, C, C, C, C, C, C | C+1, 0, 0, 0, 0, 0, 0, 0, 0 | 1, 1, 1,

...

В ШИМ режиме состояние этого бита значения не имеет.

•Bits 2,1,0 - CS02, CS01, CS00 / CS22, CS21, CS20: Clock Select bits 2,1 and 0 - Áèòû

выбора тактовой частоты

Биты 2,1 и 0 выбора тактовой частоты таймера/счетчика2 подклю чают выход определенной ступени предварительного делителя.

9 2

ÊÒÖ-ÌÊ

Таблица 11. Выбор коэффициента деления предварительного делителя таймера/счетчика0

Таблица 12. Выбор коэффициента деления предварительного делителя таймера/счетчика2

Условие Stop обеспечивает реализацию функции разрешения/за прещения таймера.

Режим деления CK реализуется непосредственным делением та ктовой частоты CK. Если для тактирования таймера/счетчика 2 используется вн ешний источник, то переключения на выводе PD7/(T2) будут воздействовать на счетч ик, даже если этот вывод сконфигурирован как выход.

ТАЙМЕР/СЧЕТЧИК0 - TCNT0 - (Timer/Counter0)

Содержимое этих 8-разрядных регистров является состояние м таймеров/ счетчиков. Оба таймера/счетчика реализованы как счетчики по нарастанию или реверсивные (в ШИМ режиме) счетчики с возможностью чтения /записи. Если в таймер/ счетчик записано некоторое значение и выбран источник та ктового сигнала, то он продолжит счет с записанного значения с тактовой частото й счетчика.

9 3
