перестраивают частоты одновременно, в соответствии с синхронизацией тактов и псевдослучайной последовательностью скачков, генерируемой главным узлом.

К сожалению, оказалось, что ранние версии Bluetooth и 802.11 интерферируют так, что нарушают передачи друг друга. Некоторые компании отреагировали на это отказом от Bluetooth в целом, но, в конечном счете, техническое решение было найдено. Оно заключалось в том, чтобы адаптировать последовательность скачков для исключения каналов, на которых есть другие радиосигналы. Этот процесс, названный адаптивной перестройкой рабочей частоты, уменьшает помехи.

Для отправки бит по каналу используются три формы модуляции. Базовая схема состоит в использовании кодирования со сдвигом частоты, чтобы посылать 1-битовый символ каждую микросекунду, что дает общую скорость данных 1 Мбит/с. Большие скорости появились начиная с версии Bluetooth 2.0. Эти скорости используют кодирование со сдвигом фазы, чтобы послать или 2, или 3 бита за символ, для достижения общей скорости данных 2 или 3 Мбит/с. Такие более высокие скорости применяются только для кадров, содержащих данные [4].

2.4 ТИПЫ СОЕДИНЕНИЙ МЕЖДУ УСТРОЙСТВАМИ

Между ведущим и ведомыми устройствами могут устанавливаться физические связи двух типов: синхронные и асинхронные.

Синхронные связи (они же изохронные) с установлением соединения, SCO link (Synchronous Connection-Oriented), используются для передачи изохронного трафика (например, оцифрованного звука). Эти связи типа «точка—точка» предварительно устанавливает ведущее устройство с выбранными ведомыми устройствами, и для каждой связи определяется период (в слотах), через который для нее резервируются слоты. Связи получаются симметричные двусторонние. Повторные передачи пакетов в

случае ошибок приема не используются. Ведущее устройство может установить до трех связей SCO с одним или разными ведомыми устройствами. Ведомое устройство может иметь до трех связей с одним ведущим устройством или иметь по одной связи SCO с двумя различными ведущими устройствами. По сетевой классификации связи SCO относятся к коммутации цепей.

Асинхронные связи без установления соединения, ACL link (Asynchronous Connection-Less), реализуют коммутацию пакетов по схеме «точка—множество точек» между ведущим устройством и всеми ведомыми устройствами пикосети. Ведущее устройство может связываться с любым из ведомых устройств пикосети в слотах, не занятых под SCO, послав ему пакет и потребовав ответа. Ведомое устройство имеет право на передачу, только получив обращенный к нему запрос ведущего устройства (безошибочно декодировав свой адрес). Для большинства типов пакетов предусматривается повторная передача в случае обнаружения ошибки приема. Ведущее устройство может посылать и безадресные широковещательные пакеты для всех ведомых устройств своей пикосети. С каждым из своих ведомых устройств ведущее устройство может установить лишь одну связь ACL. Информация передается пакетами, в которых поле данных может иметь длину 0-2745 бит. Для связей ACL предусмотрено несколько типов пакетов с защитой CRC-кодом (в случае обнаружения ошибки предусматривается повторная передача) и 1 беззащитный (без повторных передач). Для связей SCO данные не защищаются CRC-кодом, и следовательно, повторные передачи по ошибке приема не предусмотрены [3].

2.5 СТРУКТУРА КАДРА

Существует несколько форматов кадров Bluetooth, наиболее важный из которых показан в двух формах на рисунке 2.4. В начале кадра указывается код доступа, который обычно служит идентификатором главного узла. Это

позволяет двум главным узлам, которые расположены достаточно близко, чтобы «слышать» друг друга, различать, кому из них предназначаются данные. Затем следует заголовок из 54 бит, в котором содержатся поля, характерные для кадра подуровня MAC. Если кадр отправляется с базовой скоростью, далее расположено поле данных. Его размер ограничен 2744 битами (для передачи за пять тактов). Если кадр имеет длину, соответствующую одному тактовому интервалу, то формат остается таким же, с той разницей, что поле данных в этом случае составляет 240 бит.

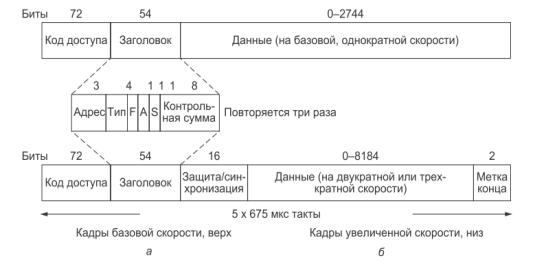

Рисунок 2.4 - Типичный информационный кадр Bluetooth: а — на базовой скорости; б — на увеличенной скорости

Если кадр посылается на увеличенной скорости, часть данных может быть в два или три раза больше, потому что каждый символ переносит 2 или 3 бита вместо одного бита. Этим данным предшествуют защитный интервал и образец синхронизации, который используется, чтобы переключиться на более высокую скорость передачи данных. Таким образом, код доступа и заголовок передаются на базовой скорости, и только часть данных передается на большей скорости. Кадры с большей скоростью заканчиваются короткой меткой конца.

Рассмотрим, из чего состоит обычный заголовок кадра. Поле Адрес

идентифицирует одно из восьми устройств, которому предназначена информация. Поле Тип определяет тип передаваемого кадра (ACL, SCO, опрос или пустой кадр), метод коррекции ошибок и количество временных интервалов, из которых состоит кадр. Бит F (Flow поток) выставляется подчиненным узлом и сообщает о том, что его буфер заполнен.

Этот бит обеспечивает примитивную форму управления потоком. Бит A (Acknowl-edgement — подтверждение) представляет собой подтверждение (ACK), отсылаемое заодно с кадром. Бит S (Sequence — последовательность) используется для нумерациикадров, что позволяет обнаруживать повторные передачи. Это протокол с ожиданием, поэтому одного бита действительно оказывается достаточно. Далее следует 8-битная контрольная сумма заголовка. Весь 18-битный заголовок кадра повторяется трижды, что в итоге составляет 54 бита, как показано на рис. 4.33. На принимающей стороне несложная схема анализирует все три копии каждого бита. Если они совпадают, бит принимается таким, какой он есть. В противном случае все решает большинство. Как видите, на передачу 10 бит тратится в данном случае 54 бита. Причина очень проста: за все нужно платить. За обеспечение передачи данных с помощью дешевых, маломощных устройств (2,5 мВт) с невысокими вычислительными способностями приходится платить большой избыточностью.

Для ACL- и SCO-кадров применяются различные форматы поля данных. В кадрах SCO с базовой скоростью кадры устроены просто: длина поля данных всегда равна 240 бит. Возможны три варианта: 80, 160 или 240 бит полезной информации. При этом оставшиеся биты поля данных используются для исправления ошибок. В самой надежной версии (80 бит полезной информации) одно и то же содержимое повторяется три раза (что и составляет 240 бит), как и в заголовке кадра.

Мы можем вычислить емкость следующим образом. Поскольку подчиненные узлы могут использовать только нечетные временные интервалы, им достается 800 интервалов в секунду. Столько же получает и

главный узел. При 80 битах полезных данных, передающихся в одном кадре, емкость канала подчиненного узла равна 64 000 бит/с. Этому же значению равна и емкость канала главного узла. Этого как раз хватает для организации полнодуплексного PCM-канала голосовой связи (именно поэтому 1600 скачков в секунду было выбрано в качестве скорости перестройки частот). Все эти цифры говорят о том, что полнодуплексный канал со скоростью 64 000 бит/с в каждую сторону при самом надежном способе передачи информации вполне устраивает пикосеть, невзирая на то, что суммарная скорость передачи данных на физическом уровне равна 1 Мбит/с.

Эффективность 13% — результат расходов 41% емкости на время стабилизации, 20% на заголовки, и 26% на повторном кодировании. Этот недостаток выделяет значение увеличенных скоростей и кадров более чем из одного слота [4].

2.6 НАБОР ПРОТОКОЛОВ

Стандарт Bluetooth включает в себя множество протоколов, довольно свободно разбитых на уровни, как показано на рисунке 2.5. Структура на первый взгляд не следует ни модели OSI, ни TCP/IP, ни 802, ни какой-либо другой известной модели.

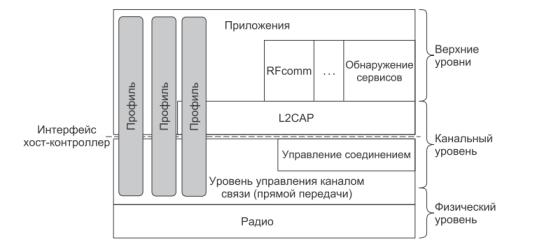

Рисунок 2.5 - Архитектура протоколов Bluetooth: версия 802.15
