ЛАБОРАТОРНАЯ РАБОТА №4

ИССЛЕДОВАНИЕ ЭФФЕКТИВНОСТИ ИТЕРАЦИОННЫХ

АЛГОРИТМОВ РАЗМЕЩЕНИЯ

Цель работы – исследовать эффективность итерационных алгоритмов размещения конструктивных элементов РЭС в коммутационном пространстве; освоить особенности алгоритмизации и программирования задач улучшения размещения на ПВЭМ итерационными методами.

1. ИТЕРАЦИОННЫЕ АЛГОРИТМЫ РАЗМЕЩЕНИЯ

Алгоритмы итерационного типа относятся к группе эвристических алгоритмов [1] и основаны на парной или групповой перестановках компонентов [2]. Они требуют начального размещения и обычно используются для улучшения результатов исходного размещения. При этом результат размещения зависит от начального размещения. Применяются итерационные алгоритмы для решения задач размещения с различными критериями оптимизации и в большинстве случаев приводят к получению локальных экстремумов целевой функции F(X). Они требуют больших затрат машинного времени.

1.1. Алгоритм парных перестановок

Сущность алгоритма парных перестановок заключается в последователь-ном целесообразном улучшении произвольного начального размещения элемен-тов на плате по выбранному критерию путем парных перестановок [2]. С этой целью на каждой итерации алгоритма производится вычисление приращений суммарной длины всех связей для всевозможных n(n-1)/2 парных перестановок n элементов. Затем из всего множества перестановок, дающих отрицательные приращения, выбирается подмножество, которое удовлетворяет следующим требованиям:

позволяет максимально уменьшить длину всех связей;

подмножество образует лишь независимые перестановки, то есть такие парные перестановки, в которые входят элементы, не связанные с элементами других переставляемых пар.

Далее выполняются перестановки выделенных таким образом пар элементов, и осуществляется переход к следующей итерации.

АЛГОРИТМ

1. Вычислить матрицу расстояний D между позициями на плате по одной из формул: ________________

d_ij =  (x_i – x_j)² + (y_i – y_j)² или (4.1)

d_ij = x_i – x_jy_i – y_j. (4.2)

2. Составить матрицу связей R между элементами. Элементы матрицы r_ij численно равны количеству проводников, соединяющих контакты элементов. Матрицу связей составляем в каждом цикле алгоритма.

В 1-м цикле используются данные матрицы связей начального размещения элементов, во 2-м в эту матрицу заносятся результаты перестановок, выполненных в 1-м цикле.

3. Вычислить матрицу геометрии А по формуле

A = (r _ij d _ij _n._n . (4.3)

4. Вычислить суммарную длину соединений L по формуле

n n

L (G) = ½  a _ij . (4.4)

i=1 j=1

5. Вычислить элементы матрицы приращений суммарной длины связей для всех возможных перестановок. Расчет элементов выполняем по формуле

n

L = 2 r _ij d _ij – r _ij – r _ijd _ij – d _ij (4.5)

к=1

6. Проверить наличие отрицательных элементов в матрице приращений. Если их нет, то идти к 8, иначе к 7.

7. Среди множества отрицательных элементов матрицы ΔL находим мини-мальный Δl _ij. Если их несколько, тот берем любой. Осуществляем пере-становку строк и столбцов с номерами i и j матрицы R. Переходим к 2.

Конец.

Достоинствами алгоритма парных перестановок являются: возможность значительного улучшения начального решения, простота и наглядность.

К недостаткам следует отнести:

а) значительные затраты машинного времени;

б) возможность получения большого количества решений, если несколько пар элементов имеют одинаковые минимальные значения Δl_ij. В этом случае переставляться могут элементы любой пары;

в) алгоритм уменьшает суммарную длину соединений, но не приводит её к минимальной. Объясняется это тем, что уменьшение длины происходит только между двумя элементами. В то же время между другими элементами длина мо-жет увеличиваться;

г) возможен случай, когда перестановка отдельных элементов не приводит к уменьшению суммарной длины, хотя ее можно сократить групповой пере-становкой элементов (парами, тройками и т.д.);

д) результат работы алгоритма зависит от первоначального размещения элементов в монтажном пространстве.

Для получения более точных результатов целесообразно сочетать быстрый обратный алгоритм с улучшающим размещение итерационным.

Среди итерационных алгоритмов наиболее эффективны методы, основан-ные на парных перестановках элементов, при этом оказывается нецелесо-образным рассматривать перестановки элементов в усеченных окрестностях, что приводит к существенным сокращениям времени при той же точности резуль-тата. Алгоритмы парных перестановок позволяют уменьшить длину межсоеди-нений от 1% до 50% в зависимости от начального размещения. Наибольшая скорость уменьшения длины соединений наблюдается на первых итерациях, монотонно уменьшаясь к значениям, близким к 1% при числе итераций К>5.

Важной характеристикой алгоритма парных перестановок является число успешных обменов среди общего числа просмотренных. Этот коэффициент минимален при использовании всех возможных n(n-1)/2 перестановок на каждой итерации и не превышает 5%. При усечении окрестности исследуемых перестановок, например, обмене лишь соседних элементов в «хорошем» начальном размещении, указанный коэффициент может достигать 50%.

ПРИМЕР 4.1

В позиции коммутационного поля с координатами l₁=(1,1), l₂=(2,1), l₃=(3,1), l₄=(4,1) размещены четыре конструктивных элемента (рис.4.1). Схема соеди-нений элементов представлена графом (рис.4.2). Требуется по критерию мини-мума суммарной длины улучшить начальное размещение.

Решение

Вычислим матрицу расстояний D между позициями по формуле (4.2):

1 2 3 4

1 0 1 2 3

D =2 1 0 1 2

3 2 1 0 1

4 3 2 1 0 .

По графу (рис.4.2) электрической схемы составим матрицу связей R₀ между элементами

1 2 3 4

1 0 2 0 3

R₀ = 2 2 0 1 0

3 0 1 0 1

4 3 0 1 0 .

Вычислим длину соединений начального размещения

1 2 3 4

1 0 2 0 9

A₀ = 2 2 0 1 0

3 0 1 0 1 L₁=13.

4 9 0 1 0 .

Определим по формуле (4.5) элементы матрицы приращения:

Δl₁₂ = 2r₁₂∙d₁₂ – [(r₁₁-r₂₁)(d₁₁-d₂₁) + (r₁₂-r₂₂)(d₁₂-d₂₂) + (r₁₃-r₂₃)(d₁₃-d₂₃) + (r₁₄-r₂₄)(d₁₄-d₂₄) = 2∙1∙2 – [(0-2)(0-1) + (2-0)(1-0) + (0-1)(2-1) + (3-0)(3-2)] =-2;

Δl₁₃ = 2r₁₃∙d₁₃ – [(r₁₁-r₃₁)(d₁₁-d₃₁) + (r₁₂-r₃₂)(d₁₂-d₃₂) + (r₁₃-r₃₃)(d₁₃-d₃₃) + (r₁₄-r₃₄)(d₁₄-d₃₄) = 2∙0∙2 – [(0-0)(0-2) + (2-1)(1-1) + (0-0)(2-0) + (3-1)(3-1)] = – 4; и т.д.

1 2 3 4

1 0 -2 -4 3

ΔL₀ = 2 -2 0 3 -2

3 -4 3 0 -2

4 3 -2 -2 0 .

l₁ l₂ l₃ l₄

Рис.4.1

t₁ t₂

t₄ t₃

Рис.4.2

l₁ l₂ l₃ l₄

Рис. 4.3

Поскольку минимальный элемент Δl₁₃, переставим 1-е и 3-и строки и столбцы в матрице R₀, а конструктивные элементы 1-й и 3-й поменяем местами (см. рис. 4.3). Получим матрицу

3 2 1 4

3 0 1 0 1

R₁ = 2 1 0 2 0

1 0 2 0 3

4 1 0 3 0 .

По матрице геометрии

3 2 1 4

3 0 1 0 3

А₁ =2 1 0 2 0

1 0 2 0 3

4 3 0 3 0

определим длину соединений: L₁ = 9.

Снова вычислим матрицу приращения

3 2 1 4

3 0 1 4 4

ΔL₁ = 2 1 0 4 0

1 4 4 0 1

4 4 0 1 0 .

Все элементы матрицы ΔL₁ положительные. Следовательно, процесс пере-становки окончен, и полученный результат (рис.4.3) окончательный.

2. Домашнее задание

2.1. Ознакомится с итерационными методами решения задачи размещения конструктивных элементов РЭС.

2.2. Изучить алгоритм парных перестановок.

2.3. Подготовить данные к эксперименту.

2.4. Провести вручную улучшение размещения одного из узлов методом парных перестановок.

3. Порядок работы с программой «размещение» в режиме парных перестановок

Алгоритм парных перестановок конструктивных элементов реализован

пакетом учебной САПР PSAPR на ПЭВМ в программе “Размещение”. Поскольку этот алгоритм требует начального размещения, программа парных перестановок является продолжением программ, реализующих начальные последовательные алгоритмы. Для работы с программой парных перестановок необходимо выбирать алгоритмы начального размещения с парными перестановками. Выполнение расчётов по этим программам позволяет определять:

- элементы, которые переставляются путём парных обменов;

- местоположение конструктивных элементов в монтажном пространстве по критерию минимальной суммарной длины соединений;

- суммарную длину соединений элементов, размещённых в заданные позиции монтажного пространства.

Запуск программы «Размещение» см. лабораторная работа №3.

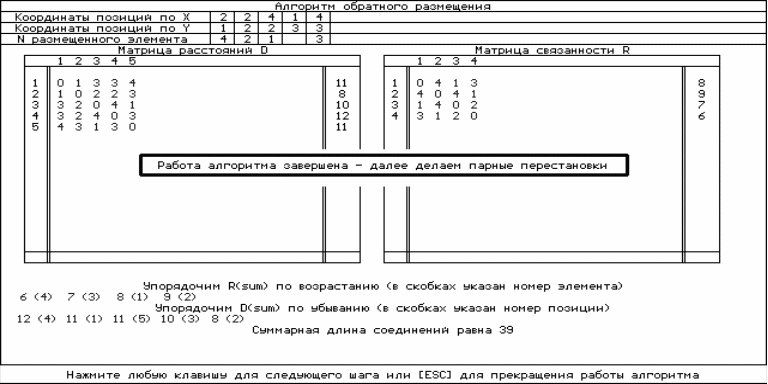

Появится рабочее поле графического редактора «Размещение». Выбрать алгоритм с парными перестановками. После расчётов по алгоритму начального размещения (например, обратного размещения) (рис.4.4), следует трансляция о начале парных перестановок.

Рис.4.4

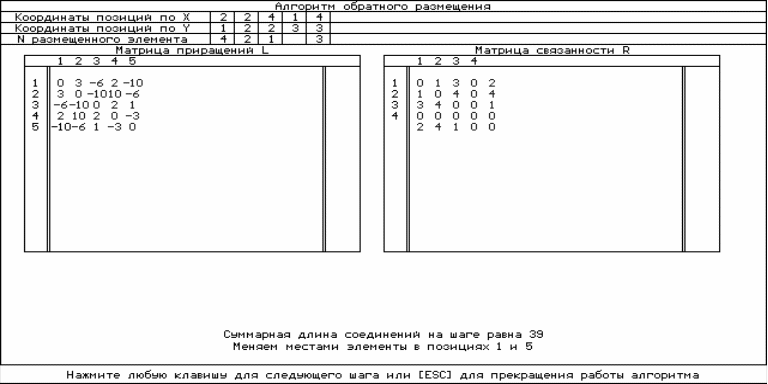

После нажатия клавиши Enter на экран выводится информация о размещенных элементах, матрицы приращений L и связности R. В нижней части экрана указывается суммарная длина соединений предыдущего размещения ЭРЭ и номера ЭРЭ участвующие в парном обмене (рис.4.5).

Рис.4.5

Рис.4.6

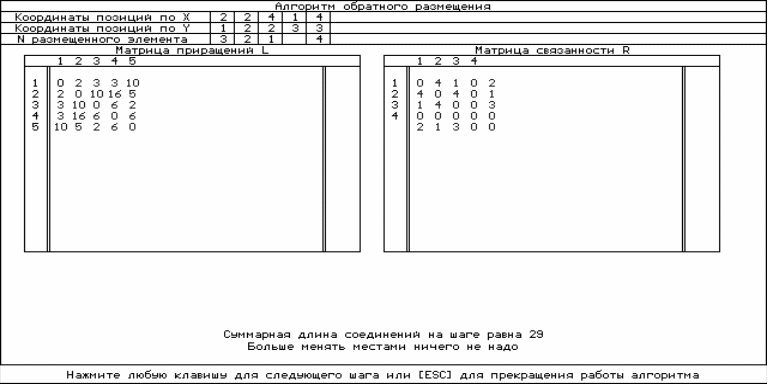

После того, как очередной расчёт матрицы приращений не обнаруживает ЭРЭ для перестановок, следует сообщение о том, что менять местами ничего не надо (рис.4.6).

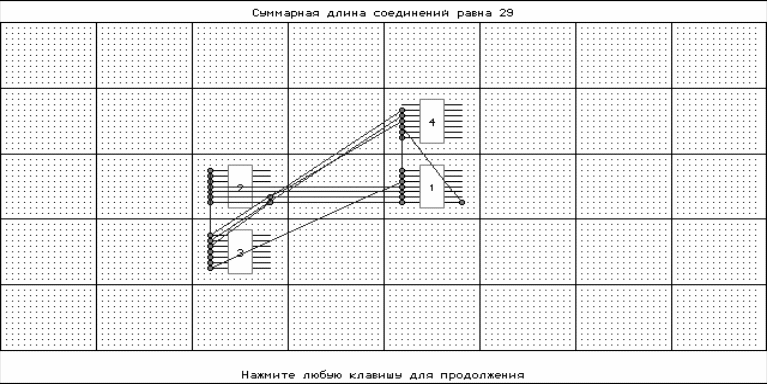

Нажатием клавиши Enter на экран выводятся результат парных перестановок ЭРЭ и суммарная длина получившихся соединений (рис.4.7).

Рис.4.7

4. Задания к лабораторной работе

4.1. Для полученных в предыдущей работе вариантов начального размещения элементов схемы в монтажном пространстве просчитать по программе парных перестановок варианты улучшения размещений (после последовательного, обратного и предварительного алгоритмов).

4.2. Начертить эскизы улучшенных размещений.

4.3. Результаты размещений оценить с точки зрения формальных крите-риев (минимальной суммарной длины соединений, равномерности рисунка платы, протяженности длинных трасс и т.д.) и с точки зрения требований к математическому обеспечению САПР.

4.4. Один из вариантов начального размещения (по указанию преподава-теля) улучшить путём ручного расчёта по методу парных перестановок.

4.5. Рассмотреть возможности ручной доработки полученных результатов или повторного решения задачи.
