Нижегородский Государственный Технический Университет

Имени Р.Е.Алексеева

Кафедра “Теоретическая и общая электротехника”

Отчет по лабораторной работе №1

“Трехфазный асинхронный двигатель с короткозамкнутым ротором”

Выполнили:

Симагин М. Федоров К. Петухов Н. Муравьев В.

Проверил:

Кралин А.А.

Нижний Новгород

2021 г.

Цель работы: ознакомиться с двигателем с короткозамкнутым ротором и исследовать его характеристики

Uф - фазное напряжение, Uл - линейное напряжение, P0 - активная мощность, Q0 – реактивная мощность, I0 – ток хх, cosф – коэффициент мощности для хх.

Ход работы:

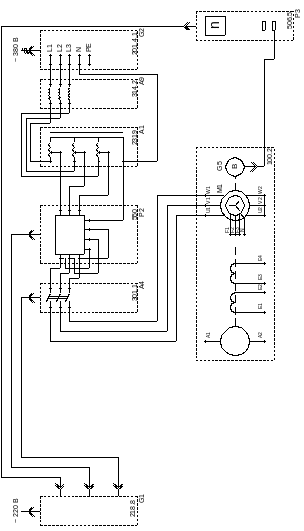

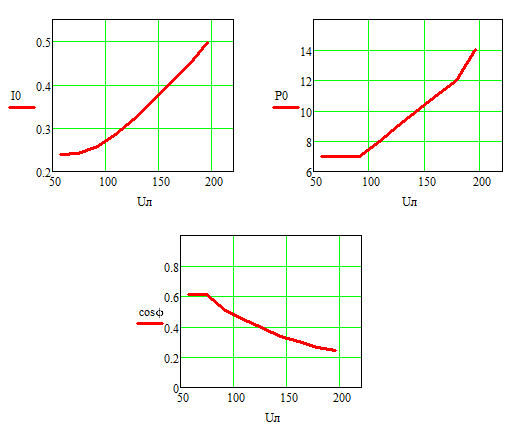

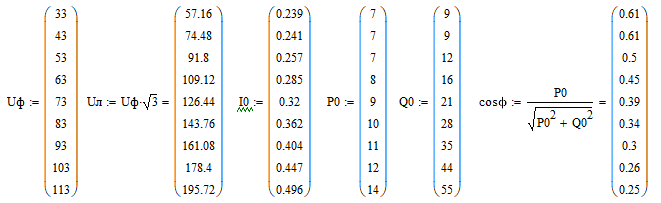

1.Снятие характеристик холостого хода I₀=f(U), P₀=f(U), cosφ=f(U).

Uф, В	33	43	53	63	73	83	93	103	113
Uл, B	57,16	74,48	91,8	109,1	126,4	143,7	161,1	178,4	195,7
I0, A	0,239	0,241	0,257	0,285	0,32	0,362	0,404	0,447	0,496
Р0, Вт	7	7	7	8	9	10	11	12	14
Q0, ВАР	9	9	12	16	21	28	35	44	55
cosφ	0,61	0,61	0,5	0,45	0,39	0,34	0,3	0,26	0,25

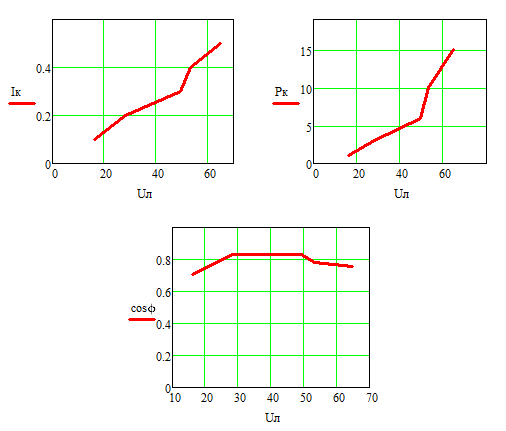

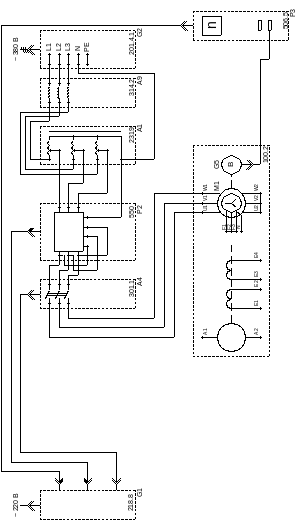

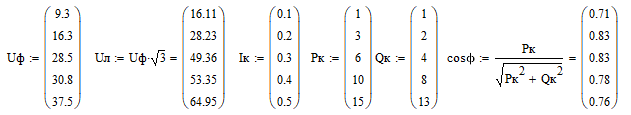

2. Снятие характеристик короткого замыкания Iк=f(U), Pк=f(U), cosφ=f(U).

Uф - фазное напряжение Uл - линейное напряжение, Pк – активная мощность,

Qк - реактивная мощность, Iк – ток кз, cosф – коэффициент мощности для кз.

Uф, В	9,3	16,3	28,5	30,8	37,5
Uл, В	16,1	28,2	49,3	53,3	64,9
Iк, A	0,1	0,2	0,3	0,4	0,5
Рк, Вт	1	3	6	10	15
Qк, ВАР	1	2	4	8	13
cosφ	0.71	0.83	0.83	0.78	0.76

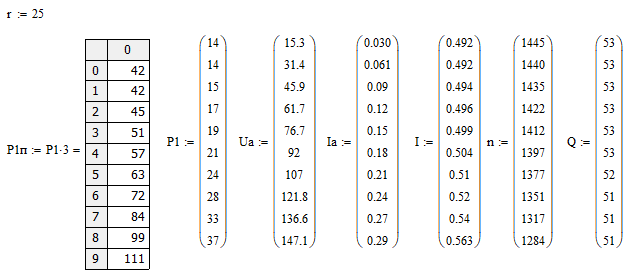

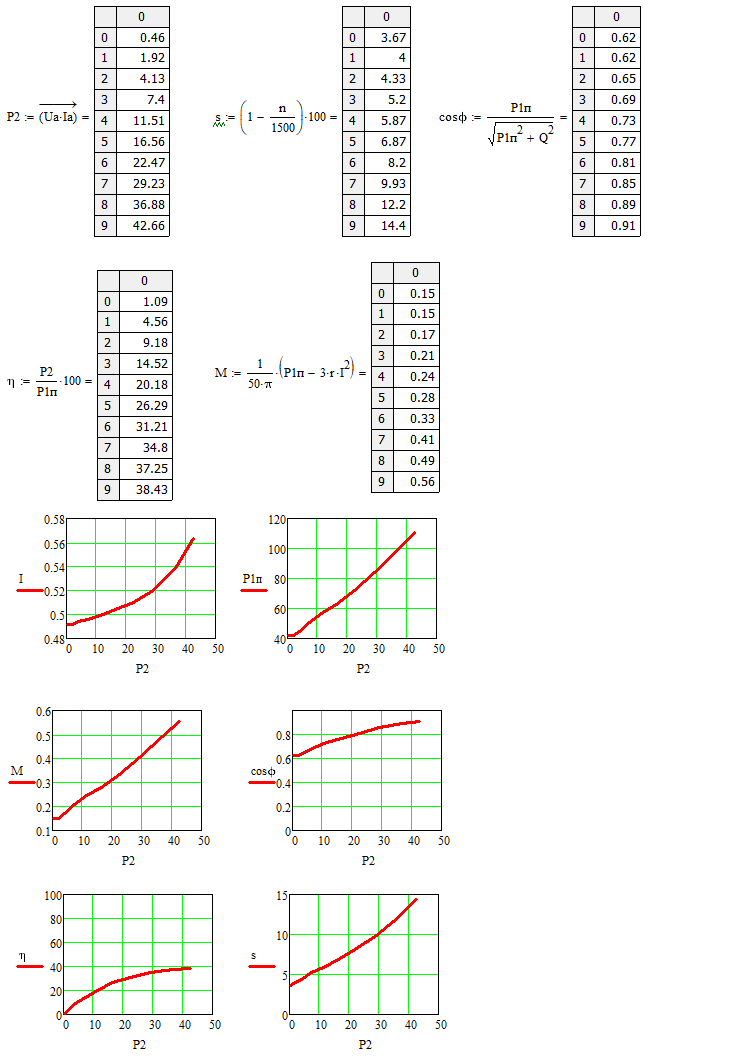

3. Определение рабочих характеристик I=f(P2), P1п=f(P2), M=f(P2), η=f(P2), s=f(P₂), cosφ=f(P₂).

P1 – активная мощность одной фазы, Q – реактивная мощность, I – ток cosф – коэффициент мощности Iа – ток якорной обмотки генератора Uа – напряжение якорной обмотки генератора η – КПД M – полезный механический момент, s – скольжение n – частота вращения двигателя P2 – полезная активная мощность, P1п – полная активная мощность r – сопротивление статорной обмотки = 25 Ом
