Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования.

Петербургский государственный университет путей сообщения Императора Александра I.

Кафедра «Изыскания и проектирование железных дорог»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к практическим работам

по дисциплине

«Изыскание и проектирование мостового перехода»

на тему:

«Проектирование участка новой железнодорожной линии с выбором места мостового перехода»

выполнил студент В.Р. Ли

факультет ТС группа СЖД – 104

Отчет принял Т. М. Немченко

Санкт-Петербург

2016 г.

Исходные данные

ГМВ = 465,5 м

УВВ = 471,5 м

Категория проектируемой железной дороги – III

Расчётная скорость ветра – 30 м/с

Класс реки – 6

Расчётная продолжительность навигации – 160 суток

Коэффициент шероховатости в русле nр – 0,030

на правой пойме nп – 0,070

на левой пойме nл – 0,050

Тип грунта, слагающего русла – гравий;

Средний диаметр частиц грунта, слагающего подмостовое русло d – 3 м;

Глубина воды в реке – 4 м;

Пологость волны () – 10;

Глубина воды в акватории – 2,6;

Глубина заложения фундамента () – 2,5 м;

Коэффициент заложения откоса (m) – 5;

Высота опорной части () – 0,80 м;

Расчёты:

i = = = 0.00047

Δh = 0,00047 ∙ 1,8 ∙ 103 = 0,85 м

Q = ω ∙ v

где ω – площадь живого сечения;

v – скорость русла;

  1. Расчёт зависимости расхода водотока от уровня воды

в створе водомерного поста.

Составление морфоствора, для удобства расчётных работ, ведётся в масштабах

- горизонтальный – 1 : 1000 (1 км = 10 см)

- вертикальный – 1 : 200 (1 м = 0,5 см)

Отметка мостового перехода.

ВП - Δh = 465,5- 0,85 = 464,65м

Самая высокая точка морфоствора должна возвышаться не менее чем на 2-3 м над самым высоким из наблюдавшихся уровней высокой воды.

УВВmax = 471,5 + 2÷3 = 473,5 м

Ширина реки

1,0 ∙ 225 = 225,0 м

1. Расчет зависимости расхода водотока от уровня воды в створе водомерного поста

Многолетние наблюдения за уровнем воды на пересекаемом трассой водотоке фиксировались в месте расположения стационарного водомерного поста. Построение зависимости Q(H) также следует произвести для створа водомерного поста морфометрическим способом. Для этого используется поперечный профиль долины водотока в створе водомерного поста − морфоствор.

Расход водотока Qi, м3/с, при любом рассматриваемом уровне воды Hi, определяется суммирования расходов на всех выделенных участках морфоствора,

= ∙+∙+∙,

где ,, – площади, м2, живых сечений соответственно, главного русла, правой и левой пойм, определяются по профилю морфоствора при уровне воды Hi путём суммирования элементарных площадей треугольников и трапеций;

, , - средние скорости течения воды, м/с, соответственно в главном русле, на правой и на левой поймах, при уровне воды Hi;

Средняя скорость течения в русле реки или на пойме определяется по эмпирической формуле:

= ∙ ∙ ,

где n – коэффициент шероховатости указан в задании на проектирование для каждого участка морфоствора;

- средняя глубина воды на участке морфоствора при уровне воды Hi,, м;

- уклон водной поверхности реки при рассматриваемом уровне воды Hi;

Средняя глубина воды , м, на участке морфоствора при рассматриваемом уровне воды Hi определяется по формуле:

= ,

где - площадь живого сечения, м2, соответствующего участка морфоствора при уровне воды Hi;

- ширина разлива воды, м, в пределах соответствующего участка морфоствора при уровне воды Hi;

Уклон водной поверхности реки при рассматриваемом уровне воды Hi, определяется по формуле Б.Ф.Снищенко:

= ∙ (0,05 ∙ + 0,95),

где - средний уклон долины водотока, указанный в Исходных данных, в рассматриваемой работе = 0,0003.

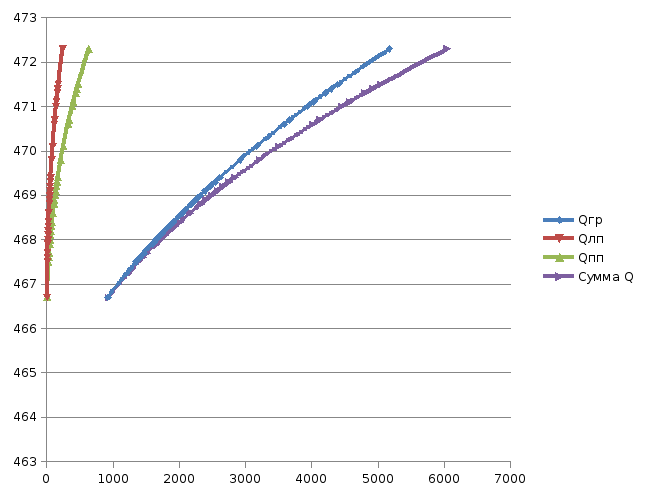

Рис 2. График зависимостей расхода водотока от уровня воды для левой поймы, правой поймы, главного русла и всего водотока в целом.

2. Определение расходов и уровней воды требуемой вероятности превышения

Нормы проектирования мостовых переходов регламентируют расчетные значения основных гидрологических характеристик пересекаемого водотока – максимального расхода Q и соответствующего ему уровня воды H – через вероятность их превышения р. Для построения эмпирической кривой распределения вероятностей имеющийся ряд гидрологической характеристики – Нi следует расположить в убывающем порядке (от большего к меньшему). В табл. 2 в убывающем порядке записаны наблюдавшиеся значения отметок уровня воды Нi (графа 2) и соответствующих значений расхода Qi, (графа 3).

Для каждого члена ряда наблюдений за гидрологической величиной определяется эмпирическая вероятность его превышения рэ (в процентах) по формуле:

где m - порядковый номер члена ряда гидрологической характеристики, расположенного в убывающем порядке,

n - общее число членов ряда наблюдений.

Для сглаживания и экстраполяции эмпирических кривых распределения ежегодных вероятностей превышения максимальных расходов, как правило, применяют трехпараметрическое гамма-распределение.

Параметрами аналитической кривой гамма-распределения являются:

  • среднее многолетнее значение максимального расхода ;

  • коэффициент вариации Cv ;

  • отношение коэффициента асимметрии к коэффициенту вариации Cs/Cv.

Параметры аналитической кривой гамма-распределения устанавливаются по гидрологическому ряду наблюдений ежегодных максимальных расходов методом приближенно наибольшего правдоподобия в зависимости от статистик λ2 и λ3, вычисляемых по формулам:

где ki - модульный коэффициент рассматриваемой гидрологической характеристики (расхода воды), определяемый по формуле:

где Qi - значения максимального годового значения расхода воды для i-го члена ряда;

Q - среднее арифметическое значение максимальных расходов воды, определяемое в зависимости от числа лет гидрометрических наблюдений по формуле:

м3/с.

Определение параметров эмпирической кривой распределения вероятностей и значений статистик и .

Порядковый номер m

Отметка уровня воды Hi, м

Расход воды Qi м3/с

Эмпирическая вероятность pэ, %

Модульный коэффициент ki

lg ki

ki* lg ki

1

472,3

6043

3

2,1247

0,3273

0,6954

2

471,5

5038

6

1,7716

0,2484

0,4400

3

471,4

4919

10

1,7298

0,2380

0,4117

4

471,3

4802

13

1,6884

0,2275

0,3841

5

471,1

4569

16

1,6066

0,2059

0,3308

6

471

4458

19

1,5674

0,1952

0,3059

7

470,7

4126

23

1,4509

0,1616

0,2345

8

470,6

4019

26

1,4131

0,1502

0,2122

9

470,1

3502

29

1,2314

0,0904

0,1113

10

469,8

3209

32

1,1284

0,0525

0,0592

11

469,4

2838

35

0,9980

-0,0009

-0,0009

12

469,3

2749

39

0,9666

-0,0148

-0,0143

13

469,3

2749

42

0,9666

-0,0148

-0,0143

14

469,2

2661

45

0,9357

-0,0289

-0,0270

15

469,1

2575

48

0,9053

-0,0432

-0,0391

16

469

2490

52

0,8754

-0,0578

-0,0506

17

468,9

2406

55

0,8460

-0,0726

-0,0614

18

468,8

2324

58

0,8172

-0,0877

-0,0717

19

468,6

2164

61

0,7608

-0,1187

-0,0903

20

468,4

2009

65

0,7065

-0,1509

-0,1066

21

468,3

1934

68

0,6801

-0,1674

-0,1139

22

468,2

1860

71

0,6542

-0,1843

-0,1206

23

468,1

1788

74

0,6288

-0,2015

-0,1267

24

468

1717

77

0,6038

-0,2191

-0,1323

25

467,9

1652

81

0,5809

-0,2359

-0,1370

26

467,7

1513

84

0,5318

-0,2742

-0,1458

27

467,6

1447

87

0,5089

-0,2934

-0,1493

28

467,6

1447

90

0,5089

-0,2934

-0,1493

29

467,5

1384

94

0,4865

-0,3129

-0,1522

30

466,7

928

97

0,3262

-0,4865

-0,1587



ИТОГО

85322





-1,3617

1,3232

Рис. 3 Эмпирическая кривая

По полученным значениям статистик λ2 и λ3 по номограммам определяются коэффициенты вариации Cv и отношение Cs /Cv.

Cv =0,60 и Cs = 3,5 Cv

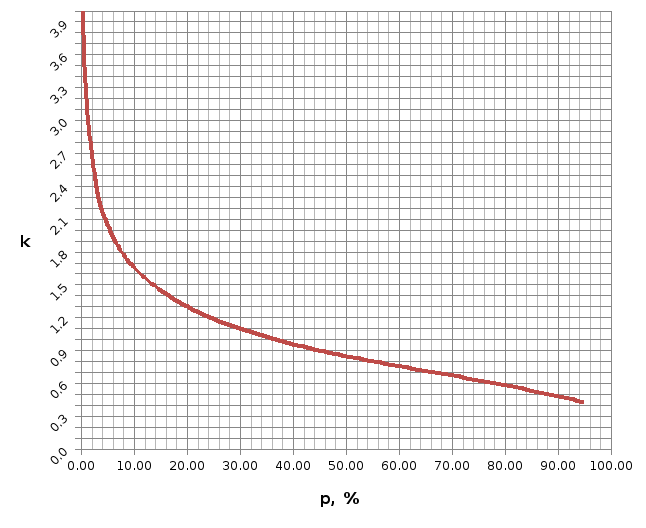

По значениям Cv и Cs/Cv определяются ординаты (модульные коэффициенты) аналитической кривой распределения ежегодных вероятностей превышения максимальных расходов воды.

Полученные значения модульных коэффициентов kр% для каждого значения вероятности превышения р максимальных расходов записываются в таблицу:

р, %

kр%

0,10

3,21

0,33

2,80

1,00

2,41

3,00

2,03

5,00

1,85

10,00

1,60

25,00

1,24

50,00

0,92

75,00

0,68

95,00

0,42

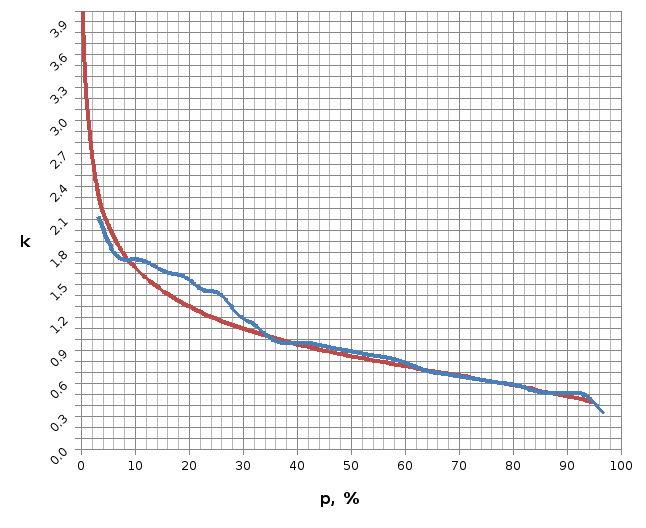

Аналитическая кривая наносится на клетчатку вероятностей с построенной эмпирической кривой по определенным ординатам, т.е. по точкам с координатами (р, kр%).

Значение величины расхода требуемой вероятности превышения определяется по формуле:

где kp% - модульный коэффициент, соответствующий требуемой вероятности превышения максимального расхода.

м3/с – максимальный расход воды расчетной вероятности превышения,

м3/с – максимальный расход воды наибольшей вероятности превышения.

По графику зависимости ΣQ(H) определяются уровни воды требуемой вероятности превышения в створе водомерного поста, соответствующие максимальным расходам (рис. 4):

  • расчетный уровень высокой воды РУВВ1% (в.п.) = 471,77 м;

  • наибольший уровень высокой воды НУВВ0,33% (в.п.) = 472.10 м.
