54) Критерий выбора оптимального варианта сети.

Критерий выбора оптимальною варианта это min приведенных затрат.

=∆А*b₀

=0,12

Формула справедлива кап. затраты производятся постоянно в течении 5 лет.

При сопоставлении отдельных объектов или небольших сетевых узлов равноэкономичными считаются варианты, значений приведенных затрат для которых отличаются не более чем на 5%. Выбор варианта из числа равноэкономичных производится с учетом ряда дополнительных характеристик, которые обычно не имеют строгих экономических эквивалентов. К ним относятся простота, надежность и оперативная гибкость схемы, возможность ее дальнейшего развития (расширения) при росте нагрузок, удобство эксплуатации, расхода цветного метала на провода и количество потребного электрооборудования и т.п.

55) Затраты на возмещение потерь мощности электроэнергии в элементах электрической сети.

Определение потерь электроэнергии:

-потери обусловленные нагрузкой(продольная составляющая).

-обусловл. потерями ХХ,потерями в проводимости,потерями на корону и диэл. потерями в кабеле.

Если известен годовой график нагрузки:

за весь год:

Выражение для годовых потерь электроэнергии можно переписать в форме:

P_max

;

-потреи в поперечных эл-тах

-время включения элемента в работу.

Определение затрат на возмещение потерь.

-затраты потерь в продольных эл-тах.

- затраты потерь в поперечных эл-тах.

Надежность электроснабжения потребителя оценивается ущербом от недоотпуска:

-вероятность перерыва эл. снабжения(оценивается вероятностью потоков отказа электрооборудования)

-затраты

-удельная стоимость электроэнергии;

56) Выбор номинального напряжения сети.

Номинальное напряжение можно выбирать несколькими способами:

1)Эмпирический (формула):

Для непротяженных линий Р:

формула Стилла:

Для длинных линий формула А. М. Залесского:

2. Графический

3)Принимаем из таблицы.

57) Основы выбора сечения проводов и кабелей.

В распред. сетях выбор сечения проводов производится по критерию :∆U∆U_доп.

Особенность:rx.

Тогда

Х_о,уд=0,4 Ом/км

Для определяем сечение:=31,4.

В районных сетях:

Особенность: x r.

Тогда

Для сетей 110-220кВ по услолвиям возникновения короны принимается минимальное допустимое значение сечения провода:

U=110кВF_min=70мм²

U=220кВF_min=240мм²

Для сверхвысокого напряжения-расщепление

U=330кВ-2 провода

U=500кВ-3 провода

U=750кВ- 4-6 проводов.

58) Выбор экономически целесообразных сечений проводов и кабелей.

Критерий выбора оптимальною варианта это min приведенных затрат.

=

=0

Из условия оптимальности:

F_min=155мм²

Выбранное таким образом сечение провода для каждого региона отличает экономическая плотность тока:

Экономическое сечение можно также определитьметодом экономических интервалов.

Метод достаточно эффективный при проектировании линии 35кВ и выше.

59)Перспективы использования передач постоянного тока в России.

В настоящее время утверждена правительством Генеральная схема размещения объектов электроэнергетики до 2020 г.

На этом документе отражена передадача постоянного тока (ППТ),в соответствии с переченем объектов рекомендуется в 2011-2020 гг. соорудить следующие электропередачи постоянного тока:

1)Сибирь-Урал-Центр (напряжением ±750 кВ, пропускной способностью 3000 МВт, протяженностью 3700 км);

2) Сибирь-Тюмень (±500 кВ, 2000 МВт, 900 км);

3) Две электропередачи от Эвенкийской ГЭС до Тюмени (±500 кВ, по 2500 МВт, 600 и 800 км).

4) Урал-Средняя Волга-Центр(напряжением ±750 кВ,1850 км);

5)Для транспорта электроэнергии:Сибирь-Дальний Восток-Китай (напряжением ±500 кВ)

В настоящее время предлагается 3 варианта:

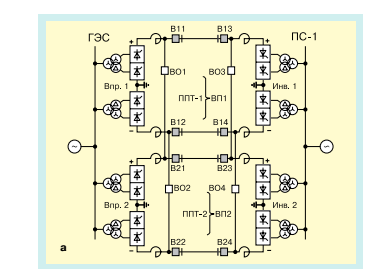

1)Мощность станции выдается на СШ

одной системы.

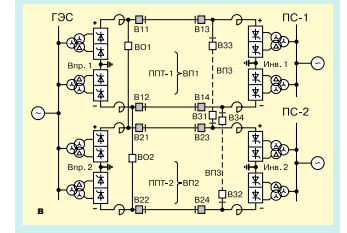

2)Станция выдает мощность по двум передачам в разные энергосистемы.

3) ППТ, линейная часть которой выполнена в видедвух биполярных линий на отдельных системах опор.

60)Повышение энергоэффективности энергосистем применением ставок и передач постоянного тока.

Предельная мощность, передаваемая по ЛЭП постоянного тока, больше, чем у аналогичных ЛЭП переменного тока.

С помощью вставок постоянного тока осуществляется несинхронная связь между энергосистемами, обеспечивающая возможность независимого регулирования частоты в каждой из них.

Т.е в каждой системе осущ-ся независимое рег-е частоты.

Нарушение режима работы в каждой ЭС не влияет на режим другой.

Регулирование мощности можно осущ-ть практичнски безинерционно.

В ППТ отсутствуют вопросы статической и динамической устойчивости.

Ввод в ЭС дополнительно ППТ позволяет разгрузить ЛЭП переменного тока.

Передачи ПТ имеют зону отчуждения в 1,5 раза меньше.

Имеют преимущества при переходе водные пространства.

61)Перспективы развития Единой энергетической системы России.

В настоящее время разработана и принята в исполнение программа «Развитие гидроэнергетики России.» до 2020г. и на перспективу до 2030гю

В европейской части освоено-41,3%

В Сибири-23%

На Дальнем Востоке-6%

Согласно программе должно быть построенно -80 ГЭС и ГАЭС.

В следующее пятилетие- ввести Эвенкийскую и Алтайскую ГЭС.

Основной прирост до 2030г. Запланирован в ОЭС Сибири.

Вводом Тувинской ГЭС 1500МВт.

А также-Южно-Якутский комплекс-5000 МВт.

Согласно программе установившуюся мощность увеличить в

2 раза,т.е гидроэнергоресурсы будут освоены на 35%.

Особое место занимает ГАЭС.

Среди них Ленинградская-1560 МВт,Карельская-2410 МВт,Центральная-2600 МВт.

В основном в Центре.

На Юге-Зеленчукская и Лабинская.

Срочный ввод Загорской ГАЭС-2 и Ленинградской.

1)Классификация и основные характеристики электроэнергетических систем и сетей.
