Материал: RAID - массивы
Требования к raid массивам дисковой памяти
В переводе с английского “RAID” (Redundant Array of Independent Disks) означает “избыточный массив независимых дисков”.
Впервые термин RAID появился в 1987 году, когда исследователям из Калифорнийского Университета в Беркли удалось создать действующий массив из нескольких жестких дисков.
Предназначение RAID - создание на базе нескольких жестких дисков сравнительно небольшой емкости одного логического диска c:
-
большой емкостью;
-
увеличенной скоростью доступа;
-
увеличенной надежностью хранения;
-
возможностью восстановления данных в случае отказа части оборудования.
Именно эти три кита сделали RAID-массивы столь востребованными бизнесом и военными. Впрочем, за объем, скорость и надежность пришлось платить повышением стоимости и сложности систем хранения данных.
Со временем оборудование для построения RAID массивов стало более доступным, особенно с появлением дешевых решений для IDE/ATA и SATA дисков. Теперь уже и обычные пользователи столкнулись с хитростями построения дисковых массивов.
Оказывается, не так просто найти оптимальное решение одновременно по надежности, емкости и цене. Надо быть готовым к тому, что придется купить не один, а несколько жестких дисков, и емкость как минимум одного из них не будет использоваться. Если речь идет о построении более-менее серьезной системы, потребуется отдельный, а лучше специальный корпус с отдельным, а может быть и двумя блоками питания, платой контроллера и соответствующее программное обеспечение.
-
Основные принципы raid массивов
В основе теории RAID лежат пять основных принципов:
-
массив (Array);
-
зеркалирование (Mirroring);
-
дуплекс (Duplexing);
-
чередование полос (Striping);
-
контроль четности (Parity).
Массивом называют несколько накопителей, которые централизованно настраиваются, форматируются и управляются. Логический массив – это уже более высокий уровень представления, на котором не учитываются физические характеристики системы. Соответственно, логические диски могут по количеству не совпадать с физическими. Но лучше все-таки соблюдать соответствие: физический диск – логический диск. Наконец, для операционной системы вообще весь массив является одним большим логическим диском.
Зеркалирование – технология, позволяющая повысить надежность системы. В RAID массиве с зеркалированием все данные одновременно пишутся не на один, а на два жестких диска. То есть создается «зеркало» данных. При выходе из строя одного из дисков вся информация остается сохраненной на втором.
Зеркалирование
За такую стопроцентную защиту приходится дорого платить: считайте, что один винчестер у вас работает просто так, не увеличивая доступную емкость ни на Мегабайт. При этом нет никакого выигрыша в производительности.
Дуплекс – развитие идеи зеркалирования. В этом случае так же высок уровень надежности и требуется в два раза больше жестких дисков. Но появляются дополнительные затраты для повышения надежности: в систему устанавливаются два независимых RAID контроллера. Выход из строя одного диска или контроллера не сказывается на работоспособности системы.
Дуплекс
Столь дорогое решение используется только во внешних RAID-массивах, предназначенных для ответственных приложений.
Чередование полос – отличная возможность повысить быстродействие системы. Очевидно, если чтение и запись вести параллельно на нескольких жестких дисках, можно получить выигрыш в скорости. Как это делается? Записываемый файл разбивается на части определенного размера (полосы - strip) и одновременно размещается на всех имеющихся накопителях в последовательном порядке. В таком фрагментированном виде файл и хранится. Считывание и запись соседних полос выполняется параллельно с разных дисков.
Чередование полос
Размер «кусочка» может быть минимальным – 1 байт, но чаще используют более крупное дробление – по 512 байт (размер сектора).
Контроль четности является альтернативным решением, соединяющим в себе достоинства зеркалирования (высокая надежность) и чередования (высокая скорость работы).
Используется тот же принцип, что и в контроле четности оперативной памяти. Если имеется i блоков данных и на их основе вычисляется еще один дополнительный экстраблок, из получившихся (i+1) блоков всегда можно восстановить информацию даже при повреждении одного из них. Соответственно, для создания нормального RAID-массива в этом случае требуется (i+1) жесткий диск.
Распределение блоков по дискам точно такое же, как при чередовании. Экстраблок может записываться на отдельный накопитель, либо раскидываться по дискам.
Что же хранится в экстраблоке? Каждый бит экстраблока равен результату выполнения логической операции XOR над соответствующими битами всех i блоков. Многие помнят со школы, что XOR – удивительный оператор, при его повторном наложении мы можем получить первоначальный результат. То есть (A XOR B) XOR B = A. Это правило распространяется на любое количество операндов.
Плюсы четности очевидны. За счет использования чередования повышается скорость работы. Повышение надежности за счет зеркалирования здесь делается так, что при этом «нерабочий» объем массива заметно уменьшается, он одинаков при любом количестве дисков и составляет емкость одного диска, то есть при 5 дисках в массиве пропадает всего 20% емкости.
Но у четности есть весомый минус. Для формирования экстраблоков требуются вычисления! Их надо делать на лету, причем с миллионами бит! Если это дело поручить центральному процессору, мы получим очень медленную систему. Необходимо использовать довольно дорогие платы с RAID-контроллерами, которые «берут все вычисления на себя». В случае выхода из строя одного из дисков, процесс восстановления будет не столь быстрым, как при зеркалировании.
-
Уровни raid
Кто додумался назвать различные модификации уровнями? По идее, именно исследователи из Беркли в 1988 году придумали такую классификацию, совершенно не думая о том, что у нормальных людей уровни четко связаны с иерархией.
В RAID уровнях нет преемственности. RAID 4 не есть улучшенная модификация RAID 3, так же как RAID 5 не лучше RAID 1. Они разные.
Сразу оговоримся, что есть простые (single) и составные (multiple) RAID массивы. Составные являются сочетанием двух простых, так что начнем с основных 8 уровней.
RAID 0
Структура RAID 0
|
|
Простейший массив, использующий чередование без четности. Вся входящая информация разбивается на блоки фиксированной длины (например, 16 кбайт) и раскидывается на все имеющиеся диски.
Хранение данных в RAID 0

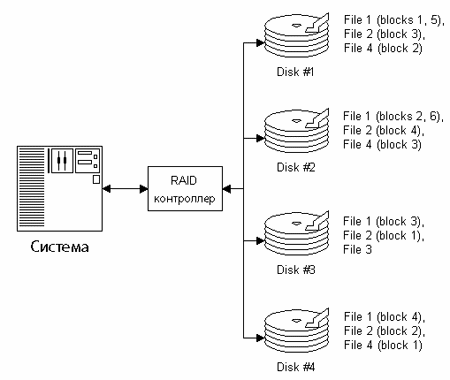

На рисунке приведен пример, как в RAID 0 массиве на 4 дисках хранятся данные разного размера. Размер блока – 16 кбайт. Красный – файл размером 4 кбайт, синий – 20 кбайт, зеленый – 100 кбайт, пурпурный – 500 кбайт.
При наличии двух-четырех дисков RAID 0 дает ощутимый выигрыш в скорости передачи данных, но совершенно не обеспечивает надежность. Для его построения подойдет любой дешевый и даже программный RAID-контроллер. Подходит для тех, кому нужно выжать максимум производительности от файловой системы при минимальных затратах.
RAID 1
Структура RAID 1
|
|
Этот уровень является обычным зеркалированием. На два жестких диска пишутся две одинаковые копии данных. При этом можно использовать дешевый RAID контроллер или даже его программную реализацию.
Хранение данных в RAID 1
RAID 1 позволяет надежно защитить данные и обеспечить работу системы даже при поломке одного из дисков. Вот почему он получил широкое распространение среди пользователей, желающих защитить от потери личные данные. Выигрыша в скорости при использовании RAID1 нет.
RAID 2
Структура RAID 2
|
|
Второй уровень RAID умер, так и не родившись. Все те же умельцы из Беркли предложили использовать одновременно две технологии – побитовое чередование и код Хэмминга для восстановления ошибок. В теории это должен быть неплохой по надежности и рабочей емкости массив, построенный из 14 или 39 дисков (!). Часть дисков (10 или 32) используется для хранения данных с чередованием, остальные – для хранения вычисленных контрольных сумм. Реализация таких систем требовала специальных дорогостоящих контроллеров, которые так и не прижились на рынке. В итоге RAID 2 сейчас не используется. Но идея красивая.
RAID 3
Структура RAID 3
Третий уровень использует чередование и выделенный диск для контроля четности. Блоки данных обычно имеют длину меньше 1024 байт. Информация распределяется на несколько дисков, а вычисленные значение контроля по четности сохраняются на отдельный диск.
Хранение данных в RAID 3
Все скоростные преимущества чередования сводятся на нет необходимостью записывать контрольную сумму на выделенный диск, а больше всех страдает скорость случайной записи. К достоинствам отнесем возможность работы массива при отказе одного из дисков.
RAID 4
Структура RAID 4
Отличается от RAID 3 только размером блока данных при чередовании. Это несколько улучшает работу массива при случайном чтении, но запись все равно довольно медленная. Диск с контрольными суммами является ярко выраженным «узким местом» в системе.
Хранение данных в RAID 4
RAID 4 является компромиссным вариантом между RAID 3 и RAID 5, не нашел своего места на рынке и редко используется. Это держит цены на соответствующие контроллеры на высоком уровне.
RAID 5
Структура RAID 5
|
|
Наиболее распространенный в системах хранения данных – пятый уровень. Он характеризуется применением чередования и четности. В отличие от RAID 3, контрольные суммы не хранятся на одном диске, а разбрасываются по всем, что позволяет значительно поднять скорость записи. Главный принцип распределения экстраблоков - они не должны располагаться на том же диске, с которого была зашифрована информация.
Хранение данных в RAID 5
Надежность и скорость работы такой системы оказываются очень высокими. При восстановлении информации всю работу на себя берет RAID контроллер, так что операция проходит довольно быстро.
RAID 6
Для некоторых особо критичных приложений требуется повышенная надежность. Например, чтобы при выходе из строя даже двух дисков массив сохранил данные и остался работоспособным. Можно ли это сделать? Конечно, решение лежит на поверхности.
Хранение данных в RAID 6
Используются все те же технологии чередования и четности. Но контрольная сумма вычисляется два раза и копируется на два разных диска. В итоге данные окажутся потерянными только в случае выхода из строя сразу трех жестких дисков. По сравнению с RAID 5 это более дорогое и медленное решение, которое может показать себя разве что при случайном чтении. На практике RAID 6 почти не используется, так как выход из строя сразу двух дисков – слишком редкий случай, а повысить надежность можно другими способами.
RAID 7
В отличие от остальных уровней, RAID 7 не является открытым стандартом, столь звучное и выгодное название выбрала для своей модификации RAID 3 компания Storage Computer Corporation. Улучшения заключаются в использовании асинхронного чередования, применении кэш-памяти и специального высокопроизводительного микропроцессора.
Обеспечивая такой же, как в RAID 3, уровень надежности, RAID 7 значительно выигрывает в скорости. Недостаток у него один, но очень серьезный – огромная цена, обусловленная монополией на изготовление контроллеров.
Составные RAID массивы
У основных уровней RAID есть свои достоинства и недостатки. И вполне понятно, почему инженеры стали мечтать о таком RAID, который бы объединял достоинства нескольких уровней. Составной RAID массив – это чаще всего сочетание быстрого RAID 0 с надежным RAID 1, 3 или 5. Итоговый массив действительно обладает улучшенными характеристиками, но и платить за это приходится повышением стоимости и сложностью решения.
Составной RAID строится так: сначала диски разделяются на наборы (set). Затем на основе каждого из наборов строятся простые массивы. А завершается все объединением этих массивов в один мегамассив. Запись типа X+Y означает, что сначала диски объединены в RAID уровня X, а затем несколько RAID X массивов объединены в RAID уровня Y.
RAID 0+1 (01) и 1+0 (10)
RAID 0+1 часто называют «зеркалом страйпов», а RAID 1+0 – «страйпом зеркал» (нормальное русское «чередование» практически не используется, сменившись американизмом). В обоих случаях используются две технологии – чередование и зеркалирование, но результаты разные.
Структура RAID 0 + 1
RAID 0+1 обладает высокой скоростью работы и повышенной надежностью, поддерживается даже дешевыми RAID контроллерами и является недорогим решением. Но по надежности несколько лучше RAID 1+0. Так, массив из 10 дисков (5 по 2) может остаться работоспособным пи отказе до 5 жестких дисков!
Структура RAID 1 + 0
Основной недостаток этих массивов – низкий процент использования емкости накопителей – всего 50%. Но для домашних систем именно RAID 01 или 10 может оказаться оптимальным решением.
RAID 0+3 (03) и 3+0 (30)
С этими массивами у производителей наблюдается путаница. Довольно часто вместо 0+3 или 3+0 указывают более привлекательное число 5+3 (53). Не верьте!
По идее сочетание чередования и RAID 3 дает выигрыш в скорости, но он довольно мал. Зато система заметно усложняется. Наиболее простой уровень 3+0. Из двух массивов RAID 3 строится страйп, и минимальное количество требуемых дисков – 6. Получившийся RAID 3+0 с точки зрения надежности лучше, чем 0+3.
Достоинства этих комбинаций в довольно высоком проценте использования емкости дисков и высокой скорости чтения данных. Недостатки – высокая цена, сложность системы.
RAID 0+5 (05) и 5+0 (50)
Что будет, если объединить чередование с распределенной четностью с обыкновенным чередованием? Получится быстрая и надежная система. RAID 0+5 представляет собой набор страйпов, на основе которых построен RAID 5. Такая комбинация используется редко, так как практически не дает выигрыша ни в чем. Широкое распространение получил составной RAID массив 5+0.
Структура RAID 5 + 0
Чаще всего это два массива RAID 5, объединенных в страйп. Такая конфигурация позволяет получить высокую производительность при работе с файлами малого размера. Типичный пример – использование в качестве WEB-сервера.
