Виды АСУ ТП
АСУ ТП (интересует, как объект защиты - ПТК и информация в нем обрабатываемая)
•SCADA (supervisory control and data acquisition)
•DCS (distributed control system)
•PLC (programmable logic controllers)
•Противоаварийная защита (safety system)
Не совсем АСУ ТП (интересует, как возможные объекты защиты)
•Системы учета (электроэнергии, нефтепродуктов, ресурсов и материалов технологического процесса)
•Системы верхнего уровня управления предприятием (поддержка принятия решений, управление производством, планирование
ресурсов)
Совсем не АСУ ТП (интересуют, как плацдарм для угроз)
•Корпоративные системы и сервисы
•Инженерные системы (например, пожарная сигнализация)

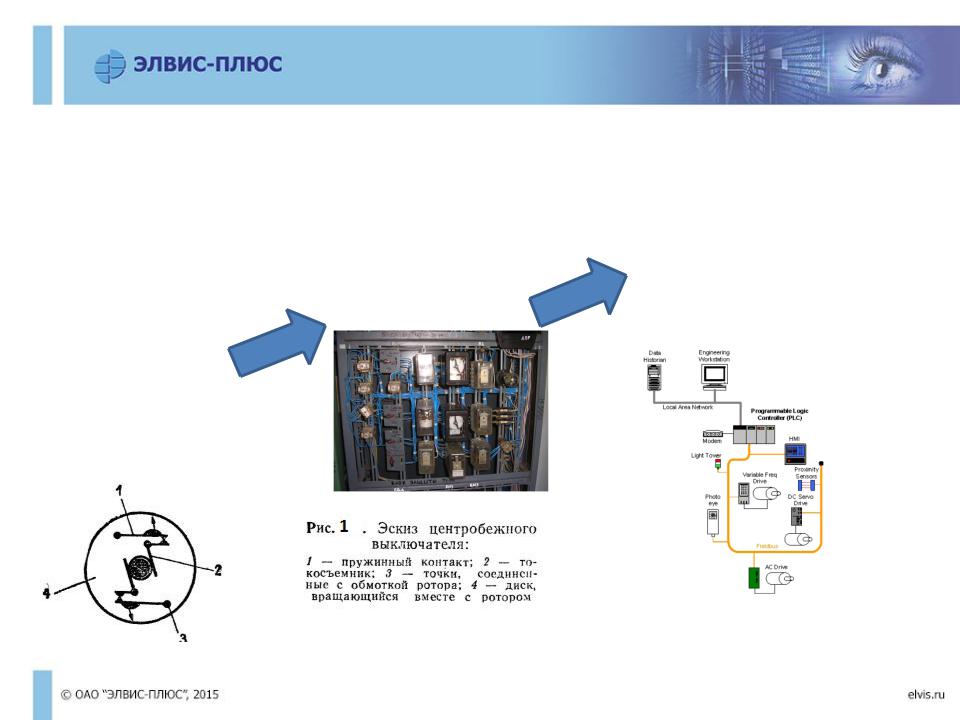

Safety System (противоаварийная
защита)
|
Микропроцессорная |
Релейная |
реализация |
реализация |
|
Физическая
реализация
Рекомендация
При разработке ТЗ на Аудит необходимо указывать:
•перечень АСУ ТП
•краткое описание АСУ ТП
•количественный состав компонентов программно-технического комплекса (серверы, АРМ, ПЛК, сетевые устройства)
Перечень и описание компонентов
ПТК для каждого уровня/сегмента
№ |
Название |
Реализуемый |
Место |
Краткое описание |
|
компонента |
функциональный |
монтажа |
|
|
|
блок |
|
|
Исполнительные устройства |
|
|
||
1 |
ЭПК |
Отдельные |
Кабина |
Электропневматический клапан (ЭПК) – исполнительное |
|
|
компоненты |
локомотив |
устройство, предназначенное для подачи машинисту |
|
|
|
а |
предупредительного сигнала о необходимости торможения и |
|
|
|
|
экстренного торможения поезда. Содержит механические |
|
|
|
|
элементы и электрический магнит. Электронные компоненты |
|
|
|
|
отсутствуют. Пример внешнего вида представлен на рисунке (см. |
|
|
|
|
ПРИЛОЖЕНИЕ А). Более подробное описание содержится в [1], |
|
|
|
|
[2], [3]. |
Измерительные устройства |
|
|
||
4 |
Носимое |
Контроль |
Запястье |
Прибор ТСКБМ-Н – измерительное устройство, предназначенное |
|
устройство |
бодрствования |
машиниста |
для получения информации об относительном изменении |
|
ТСКБМ |
машиниста |
|
электрического сопротивления кожи и передачи ее по |
|
(ТСКБМ-Н) |
|
|
радиоканалу в цифровом виде на приемник ТСКБМ-П. |
|
|
|
|
Представляет собой телеметрический датчик, располагающийся |
|
|
|
|
на запястье машиниста, и содержит электроды для измерения |
|
|
|
|
сопротивления кожи, электронную схему и элемент |
|
|
|
|
электропитания. Детальная информация (элементная база, |
|
|
|
|
принципиальная схема) об электронной схеме отсутствует. |
|
|
|
|
Пример внешнего вида представлен на рисунке (см. |
|
|
|
|
ПРИЛОЖЕНИЕ А). Более подробное описание содержится в [9], |
|
|
|
|
[10], [11], [12]. |
|
|
|
|
|

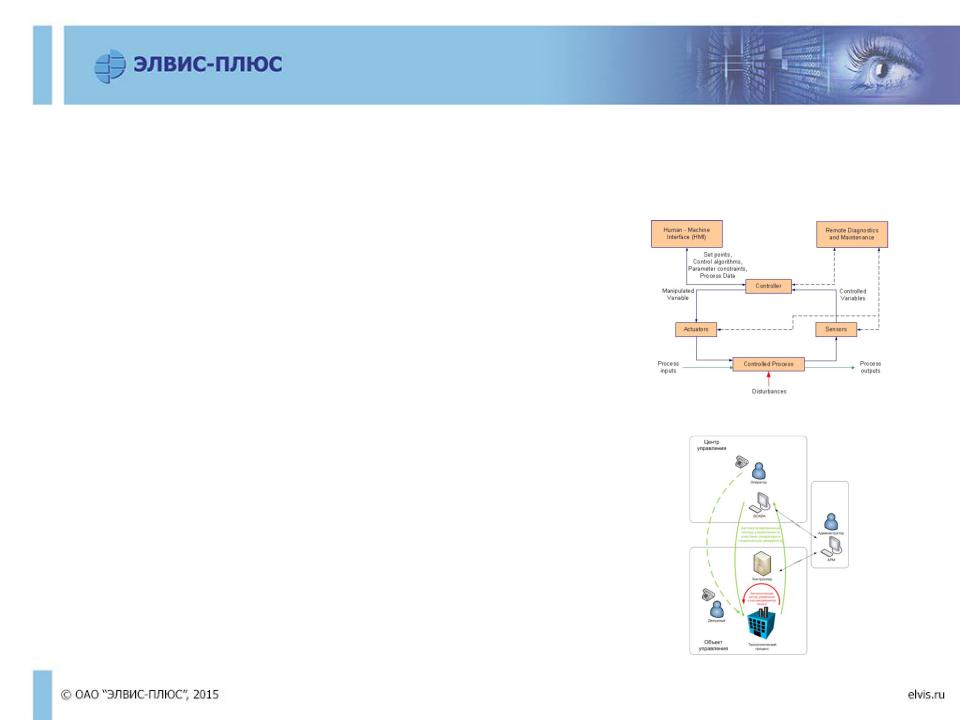

Виды информации
Содержится и обрабатывается в АСУ ТП в рамках технологического процесса (автоматический контур управления):
•Измерительная, сигнализирующая (быстро меняется)
•Управляющая (быстро меняется)
(защита конфиденциальности не актуальна)
Содержится, но не обрабатывается в АСУ ТП в рамках технологического процесса:
•Административная - модели, уставки, настройки (медленно меняется)
(защита конфиденциальности может потребоваться)
Содержится и обрабатывается пользовательская информация в рамках автоматизированного контура управления:
•Вводимая пользователем (входная)
•Отображаемая пользователю (выходная)
