Курсовая работа (т): Адаптивный интерферометр для изучения двухволнового взаимодействия на динамических пропускающих голограммах в кубических фоторефрактивных кристаллах

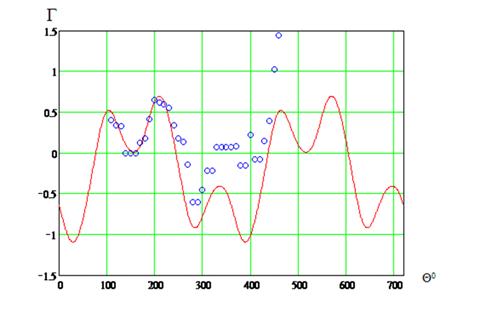

Рисунок 5 -Зависимость экспоненциального коэффициента от угла ориентации.
)Была снята интенсивность сигнального пучка при мощности лазера в 80-90
мВт.
Таблица 3.3 Результаты экспериментальных значений при мощности 80-90 мВт.
|
Θ0 |
U1,мВ |
U2,мВ |
Θ0 |
U1,мВ |
U2,мВ |
Θ0 |
U1,мВ |
Θ0 |
U1,мВ |
U2,мВ |
Θ0 |
U1,мВ |
U2,мВ |
|
|
0 |
50 |
76 |
70 |
45 |
43 |
140 |
49 |
46 |
210 |
56 |
59 |
280 |
56 |
59 |
|
10 |
52 |
70 |
80 |
45 |
43 |
150 |
49 |
46 |
220 |
58 |
64 |
290 |
54 |
56 |
|
20 |
50 |
56 |
90 |
45 |
46 |
160 |
49 |
43 |
230 |
56 |
68 |
300 |
52 |
54 |
|
30 |
47 |
49 |
100 |
49 |
50 |
170 |
50 |
42 |
240 |
58 |
69 |
310 |
54 |
54 |
|
40 |
45 |
44 |
110 |
49 |
180 |
50 |
42 |
250 |
56 |
67 |
320 |
52 |
52 |
|
|
50 |
45 |
44 |
120 |
50 |
51 |
190 |
50 |
48 |
260 |
53 |
64 |
340 |
51 |
56 |
|
60 |
45 |
48 |
130 |
51 |
52 |
200 |
51 |
53 |
270 |
55 |
62 |
350 |
49 |
54 |
|
|
|
|
|
|
|
|
|
|
|
|
|
360 |
48 |
54 |

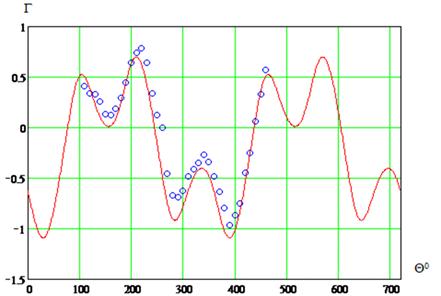

Рисунок 6-Зависимость экспоненциального коэффициента от угла ориентации.
4. АНАЛИЗ ЭКСПЕРИМЕНТА
Были сняты три графика, проанализировав которые можно сказать, что при малой мощности лазера, наши результаты достаточно отличаются от теоретических результатов, при снятии эксперимента с более высокой мощностью лазера 80-90 мВт.
Точность результата намного выше и почти совпадает с теоретическими результатами.
Можно сделать вывод, что при более высокой мощности получаются более
точные данные.
ЗАКЛЮЧЕНИЕ
В ходе данной работы было изучено устройство и принцип работы адаптивного интерферометра на попутных пучках. Были проведены измерения фазовой интерференционной картины.
В ходе исследования можно определить, что точность измерений зависит от
мощности лазера, чем выше мощность, тем точнее измерения.
