РЕФЕРАТ

АНАЛИЗ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ МУН ПЛАСТОВ НА МЫХПАЙСКОМ МЕСТОРОЖДЕНИИ

Дипломный проект ___ стр., 17 рисунков, 28 формул, 19 таблиц, 23 источника.

Объектом исследования является Мыхпайское месторождение.

Предметом изучения и анализа является мероприятие по внедрению новой технологии ПГС «Ритин».

Целью дипломного проекта является расчет, оценка технологической и экономической эффективности от внедрения данной технологии. Выбор и обоснование объектов для промышленных испытаний.

ВВЕДЕНИЕ

Мыхпайское месторождение нефти в административном отношении расположено в пределах Нижневартовского района Ханты-Мансийского округа Тюменской области, в 25 километрах от г. Нижневартовска, размещено между длительно разрабатываемыми Мегионским (запад и юго-запад) и Самотлорским (север и северо-восток) месторождениями. Карта расположения месторождения представлена на рисунке 1.

Площадь месторождения представляет собой слабопересеченную равнину, приуроченную к пойме и надпойменным террасам р. Оби. Абсолютные отметки рельефа изменяются от +50 м до + 75 м. Пойменная часть занята многочисленными неглубокими озерами, соединяющимися между собой небольшими протоками. В период весенних паводков р. Обь и ее притоки выходят из берегов, покрывая водой огромную территорию, куда входит изучаемая площадь. Территория заселена и заболочена. Лес смешанный с преобладанием хвойных пород.

Климат района резко континентальный. Лето непродолжительное, но теплое. Максимальная температура в июле месяце достигает +30⁰С. Зима суровая, с метелями и снегопадами, среднесуточная температура в январе -25⁰С, минимальная температура в декабре-январе - до -50⁰С. Продолжительность зимнего периода с ноября по апрель месяц. Среднегодовое количество осадков достигает 400 мм.

В непосредственной близости расположены г.Мегион и Нижневартовск, в последнем проживает 250 тыс. человек. Коренное население района - русские, ханты, манси.

Основными отраслями хозяйства района являются нефтедобывающая промышленность, геологоразведочные работы на нефть и газ, строительство объектов нефтяной промышленности, лесозаготовки, рыболовство, охота.

В пределах месторождения имеются грунтовые дороги для гусеничного транспорта, по которым в отдельные месяцы летнего и осеннего периодов возможно движение автомобилей с повышенной проходимостью. Основным видом транспорта в летнее время является - водный, зимой - колесно-гусеничный. Асфальтовая дорога соединяет гг. Нижневартовск и Мегион.

В Нижневартовском районе открыты месторождения керамзитовых глин, строительных и стекольных песков, песчано-гравийной смеси и глин. Изучена и произведена оценка запасов пресных вод. Для хозяйственно-питьевого водоснабжения нефтепромысловых объектов бурятся водозаборные скважины глубиной 270-300 м.

В мезозойских отложениях центральных районов Западно-Сибирской низменности выделяются четыре водоносных комплекса:

в отложениях юрского возраста и трещиноватых пород фундамента;

в отложениях неокомского возраста;

В опытной эксплуатации месторождение находится с 1973 г. В 1975 г. была составлена технологическая схема эксплуатации опытно-промышленного участка Мыхпайского месторождения [4].

Промышленное освоение начато в 1977 г. на основании технологической схемы разработки, составленной СибНИИНП для объектов АВ1-2, БВ8 и утвержденной 20.02.76 г. (Протокол ЦКР МНП № 422) [5].

В процессе разбуривания уточнялись геолого-физические характеристики объектов, принимались проектные решения [6] - Протокол ЦКР МНП № 619 от 18.05.78 г. Проводился авторский надзор за выполнением проектных решений. Для изучения нефтегазоносности нижележащих горизонтов БВ10 и ЮВ1 в пределах Восточного поднятия месторождения было предложено бурить скважины объектов АВ1-2 и БВ8 до вскрытия юрских отложений. Результаты бурения показали наличие нефтяных залежей в горизонтах БВ10 и ЮВ1.

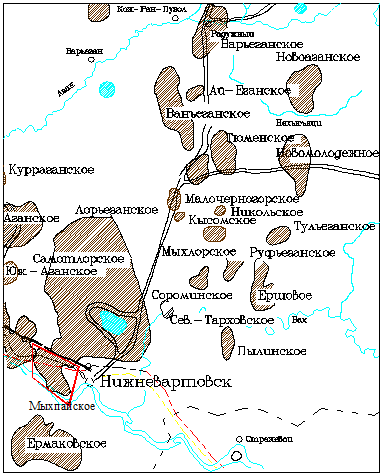

Рисунок 1- Обзорная карта

После 15 лет эксплуатации в 1988 г. был составлен проект разработки [9] -Протокол ЦКР МНП № 1313 от 16.11.88 г. на основании пересчитанных запасов нефти и газа [2,3].Согласно решению проекта предусмотрено:

выделение 4-х эксплуатационных объектов (АВ1(3)+АВ2(1), БВ8, БВ10, ЮВ1) с самостоятельными сетками добывающих и нагнетательных скважин;

обеспечение проектного фонда - 1254 скважины, в т.ч. добывающих - 712, нагнетательных - 236, резервных - 306 с плотностью сетки скважин - 16-31,2 га/скв;

применение системы заводнения площадной с переходом на однорядную - для объектов АВ1(3)+АВ2(2) и БВ10; приконтурная и избирательная - для объекта БВ8, избирательная - для объекта ЮВ1;

обеспечение максимального уровня добычи нефти - 4501 тыс.т (темп отбора - 5%) в 1982 г., жидкости - 27241 тыс.т в 2002 г., закачки воды - 30000 тыс.м³ в 2001 г.;

достижение уровня добычи нефти в 1988 г. - 2030,9 тыс.т, 1990 г.-1692,9 тыс.т, в 1995 г.- 1522,9 тыс.т., 2000 г. - 1259,6 тыс.т;

вовлечение в разработку пласта АВ1(2)-«рябчик» как возвратного объекта и опытно-промышленная эксплуатация залежей пласта БВ15-22.

В 1991 г. составлена дополнительная записка к проекту разработки [10] в связи с выделением на площади месторождения участков приоритетного природопользования (охранные зоны аэропорта и земли городской черты г.Нижневартовска), в границах которых были рассчитаны технологические показатели разработки Мыхпайского месторождения на период 1992-1995 гг. В авторском надзоре за разработкой Мыхпайского месторождения [11,12] проведен анализ выполнения проектных решений, на основании которых составлена программа геолого-технических мероприятий по выполнению проекта разработки Мыхпайского месторождения. В программе предусмотрен комплекс мероприятий по оптимизации отборов жидкости, проведению интенсификации притоков, повышению нефтеотдачи, развитию системы ППД.

1. ГЕОЛОГО-ФИЗИЧЕСКАЯ ХАРАКТЕРИСТИКА МЫХПАЙСКОГО МЕСТОРОЖДЕНИЯ

скважина нефтеотдача пласт месторождение

1.1 Геологическая изученность месторождения

Геологоразведочные работы на месторождении проводились в три этапа:

1)      Поисковой разведки (1959-1968 гг.) до открытия залежи нефти промышленного значения в горизонте БВ8;

2)      Промышленной разведки (1968-1974 гг.) залежей в пластах БВ10, БВ8, АВ1-2;

)        Доразведки месторождения в процессе эксплуатации, начавшейся с 1975 г.

Основные задачи этого периода были следующие: оконтуривание выявленных залежей, уточнение геолого-промысловых данных, изучение нефтеносности более глубоких горизонтов разреза - юрских и ачимовских отложений; изучение глинистых коллекторов «рябчикового» типа горизонта АВ1. За все периоды разведки по месторождению в целом пробурено 53 разведочных и 415 добывающих, нагнетательных и других скважин. С отбором керна пробурено 47 разведочных, 20 добывающих и 7 нагнетательных скважин.

Подсчёт запасов с утверждением их ГКЗ СССР производился по месторождению трижды:

в 1965 г. утверждены балансовые запасы по категории С₂ по залежам пластов группы АВ в количестве 21720 тыс.т, БВ8 -19960 тыс.т и ЮВ1-3960 тыс.т, суммарно- 45640 тыс.т (Протокол ГКЗ № 4739 от 01.12.65 г.);

в 1974 г. - по категориям С₁ и С₂ по материалам 18 скважин по пластам АВ1(2), АВ1(3), АВ2(1), БВ8(1-2), БВ10(1), БВ10(2), суммарно С₁+С₂ в количестве 287007 тыс.т. - балансовые и 125288 тыс.т - извлекаемые (Протокол ГКЗ № 7249 от 30.10.74 г.) [1];

- в 1986 г. балансовые запасы по сравнению с ранее утверждёнными увеличились по категориям В+С₁ на 138960 тыс.т (122,6%), также подсчитаны забалансовые запасы по пластам АВ1(2), АВ1(3)+АВ2, БВ8(0) и БВ10 на площади, расположенной в пределах аэропорта г. Нижневартовска и его охранной зоны, в количестве 3938 тыс.т. по категории С₁ и 168 тыс.т. по категории С₂ (Протокол ГКЗ № 10185 от 20.05.87 г.) [2,3].

Разработка Мыхпайского месторождения осуществлялась тремя НГДУ: НГДУ “Нижневартовснефтегаз”, НГДУ “Самотлорнефть”, НГДУ “Мегионнефть”.

Впоследствии НГДУ “Мегионнефть” вошло в состав ОАО “Славнефть-Мегионнефтегаз” и Мегионская часть Мыхпайского месторождения разрабатывалась самостоятельно.

.2 Геологическое строение месторождения

Геологическое строение Мыхпайского месторождения представляет собой залегающую на древней коре выветривания палеозойского складчатого фундамента мощную толщу осадочных пород (до 3000 м) мезокайнозойских отложений платформенного чехла, стратиграфия которых описывается юрскими, меловыми, палеогеновыми, четвертичными отложениями.

Продуктивные залежи относятся к горизонтам юрской ЮВ1 и объединены в 3 основных эксплуатационных объекта: ЮВ1, БВ8, АВ1-2, основным из которых является АВ1-2. Как показал анализ исходной геолого-геофизической информации, эксплуатационные объекты имеют достаточно сложное геологическое строение. На площади установлено две

пластовых сводовых залежи горизонта ЮВ1 - Центральная и Западная. Центральная залежь горизонта ЮВ1 является основной в выработке запасов, ее размеры 8,2 х 2,4 км. В среднем для Центральной залежи ВНК проводится на отметках 2405-2410 м, а на северо-западе понижается до 2418-2424,3 м. Продуктивный пласт представлен переслаиванием песчаников средне-мелкозернистых, алевролитов и глин, приуроченных, в основном, к верхней и средней частям разреза, (Кпесч=0,77). Средняя эффективная толщина составляет 11,6 м, нефтенасыщенная -7,8 м. Горизонт ЮВ1 отличается разнообразием литологических свойств, характерным для прибрежно-морских осадков, в продуктивной толще которых, преимущественно, встречаются коллекторы I\/-\/ классов со средней проницаемостью 41*10^-3 мкм².. Средневзвешенный по мощности коэффициент нефтенасыщенности составляет 0,51. Средняя пористость по лабораторным исследованиям керна составляет 14,9 %, по геофизическим -17,7%.

Горизонт БВ10 на Мыхпайской площади представлен чередованием песчаников, алевролитов и глинистых разностей. Залежь по типу пластово-сводовая. В структурном плане залежь горизонта представляет собой сложную контрастную брахиантиклинальную складку, ориентированную в северо-западном направлении и осложненную многочисленными куполами (вершинами) с размерами 5,4 х 2,3 км в западной, и 2 х 1,8 км в центральной частях залежи с амплитудой, соответственно, 46 и 17 м. Эффективная толщина пласта изменяется от 0 до 17 м. Средняя нефтенасыщенная толщина пласта составляет 7,8 м. В северо-восточном направлении поднятия пласт полностью глинизируется. Высота залежи около 30 м, водонефтяной контакт проводится на отметке 2206 м. Для горизонта БВ10 характерно преобладание коллекторов IV-V классов с средней проницаемостью 329*10^-3мкм². Средневзвешенное значение коэффициента нефтенасыщенности составляет 0,54, пористости -20,4 % .

Горизонт БВ8 является одним из основных объектов разработки на Мыхпайской площади и отмечается высокой потенциальной продуктивностью пластов. В структурном плане его залегание конформно поведению баженовского репера и характеризуется несколько меньшей амплитудной выразительностью, что естественно для отложений осадочного чехла более позднего геологического возраста. Залежи горизонта выявлены на Западном и Центральном куполовидных поднятиях. Западная залежь - пластово-сводового типа, глубина залегания 2090 м. В плане залежь представляет собой антиклинальную складку субмеридионального простирания с размерами 6 х 1,7 км при амплитуде до 24 м. Эффективные толщины изменяются от 8 до 15 м, нефтенасыщенные - от 1 до 12 м. ВНК принят на отметке -2103-2105 м. Центральная залежь, также пластово-сводового типа, является наибольшей по размерам и запасам, глубина залегания составляет 2070 м, высота 34 м. В структурном плане она представляет собой сильно изрезанную складку с весьма контрастным рельефом, ориентированную в северо-западном направлении, с размерами 9 х 5 км. Эффективные толщины изменяются от 11,8 до 27 м, нефтенасыщенные толщины изменяются от 1 до 23,6 м; на 76 % залежь подстилается водой. ВНК зафиксирован на отметке -2104 м. Средняя нефтенасыщенная толщина по геолого-геофизическим разрезам скважин, вскрывшим горизонт БВ8, составляет 11,6 м. Коэффициент песчанистости в среднем по горизонту составляет 0,87, коэффициент пористости по геолого-геофизическим данным - 22%, коэффициент проницаемости -224*10^-3 мкм². Породы, слагающие горизонт, представлены преимущественно массивным песчаником, мелкозернистым, плотным, сцементированным карбонатным и глинистым цементом, с частичным переслаиванием алевролитов и аргиллитов.

Горизонт АВ1-2 на Мыхпайской площади Самотлорского месторождения представлен чередованием песчаников, алевролитов и глин. Породы взаимно замещают друг друга на коротких расстояниях. На Мыхпайской площади по литолого-коллекторской характеристике в горизонте АВ1-2 выделены продуктивные пласты АВ1(1), АВ1(2), АВ1(3) и АВ2(1) .
