2.6 Схема ВЧ наземной станции

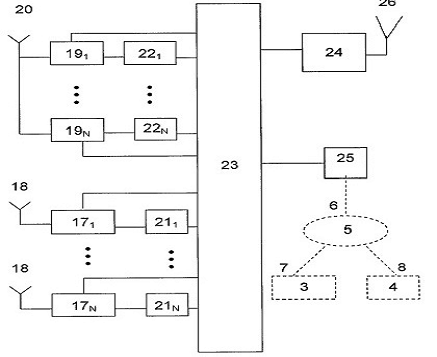

Структурная схема ВЧ наземной станции (2) ВЧ системы обмена пакетными данными HFDL представлена на рисунке 6 где обозначено:
- ВЧ радиопередатчик;
- ВЧ передающая антенна;
- ВЧ радиоприемник "Воздух-Земля";
- ВЧ приемная антенна;
- ВЧ модулятор однотонового сигнала многопозиционной фазовой манипуляции;
- ВЧ демодулятор "Воздух-Земля" однотонового сигнала многопозиционной фазовой манипуляции;
- контроллер ВЧ наземной станции (2);
- приемник сигналов единого времени;
- устройство интерфейса с наземной сетью связи;
- приемная антенна сигналов единого времени.
Рис. 6
ВЧ наземная станция (2) ВЧ системы обмена пакетными данными HFDL содержит в своем составе:
Если ВЧ наземная станция , на которой зарегистрирована ВЧ бортовая станция , недоступна для подсистемы наземной связи , то сообщение транслируют подсистемой наземной связи на другую ВЧ наземную станцию , доступную для подсистемы наземной связи , где его упаковывают в пакет, предназначенный для передачи по ВЧ радиоканалу , и передают по ВЧ радиоканалу к недоступной ВЧ НС , на которой зарегистрирована ВЧ бортовая станция (1), где его упаковывают в пакет, предназначенный для передачи по ВЧ радиоканалу , и передают по ВЧ радиоканалу к ВЧ бортовой станции - адресату.
В таблице 2 представлен пример структуры таблицы слышимости. В данном
примере сеть состоит из шести ВЧ НС (N=6) и таблица слышимости сформирована ВЧ
наземной станцией с номером 4, которая недоступна (имеет неисправный интерфейс с
подсистемой наземной связи). В первой строке указаны номера ВЧ НС, а во второй
строке указаны номера лучших частот приема, выбранных ВЧ НС номер 4. Нумерация
частот соответствует системной таблице, которую разрабатывает центр управления
и доводит до всех ВЧНС. В скобках рядом с номерами частот указаны номера
рекомендуемых максимальных скоростей передачи данных (1 - 300 б/с, 2 - 600
бит/с, 3 - 1200 бит/с, 4 - 1800 бит/с). В данном примере ВЧ НС №4 не приняла ни
одного сигнала от ВЧ НС №6, поэтому она охарактеризовала слышимость от ВЧ НС
№6, как 0(0). Длина таблицы связности равна 8(N) бит.
Таблица 2
|
ВЧ НС №4 признак доступности |
ВЧ НС №1 |
ВЧ НС №2 |
ВЧ НС №3 |
ВЧ НС №5 |
ВЧ НС №6 |
|
|
0 |
4(1) |
2(4) |
5(3) |
3(4) |
0(0) |
|
2.7 Оборудование
Ниже приведен пример оборудования ,которое нужно установить на самолет для подключения HFDL.
Блок управления связью, блок управления или орган обслуживания воздушного движения
1 или 2 коротковолновой радиостанции
КВ аналоговый или цифровой ответвитель
КВ антенна
Панель настройки радио
Бортовая ЭВМ системы управления полетом или система управления полетом
Заключение
Проанализировав весь материал можно сделать вывод, что технология HFDL
является эффективным средством дальней связи по надежности, простоте, удобству
использования. Так же она обеспечивает обслуживание большого количества
самолетов на одном частотном канале и использует один набор частот, как для
связи, так и для вызова. И к тому же скорость передачи достаточно высока.
Литература
. Кулаков Д.С.; Современные технологии автоматического составления канала авиационной ДКМВ радиосвязи; 2011 г
. Приложение 10 к соглашениям ИКАО (Том 3, часть 1, глава 11). Женева. ИКАО. 2000.
. Спецификация Arinc 635-3. HF Data Link Protocols. 2000.
. Руководство по ВЧ линии передачи данных. ИКАО, Женева, 2000.
. Палочкин Юрий Петрович, Горячева Тамара Ивановна, Фролов Владимир Алексеевич и др.; патент «ВЧ система и способ обмена пакетными данными»; 2006 г.
