Оттаивание грунта стержневыми электродами (рис. 2). Данный метод осуществляют сверху вниз, снизу вверх и комбинированным способами. При оттаивании грунта вертикальными электродами стержни из арматурного железа с заостренным нижним концом забиваются в грунт в шахматном порядке, обычно используя рамку 4x4 м с крестообразно натянутыми проволоками; расстояние между электродами оказывается в пределах 0,5...0,8 м.

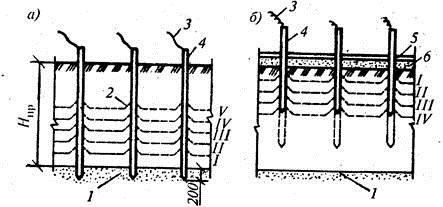

Рис. 2. Оттаивание грунта глубинными электродами: а - снизу вверх; б - сверху вниз; 1 -талый грунт; 2 - мерзлый грунт; 3 - электрический провод; 4 - электрод; 5 - слой гидроизоляционного материала; 6 - слой опилок; I-IY- слои оттачивания.

строительный монтажный бетонирование промерзание

При прогреве сверху вниз предварительно очищают от снега и наледи поверхность, стержни забивают в грунт на 20...25 см, укладывают слой опилок, пропитанных раствором солей. По мере прогрева грунта электроды забивают глубже в грунт. Оптимальной .будет глубина прогрева в пределах 0,7...1,5 м. Продолжительность оттаивания грунта воздействием электрического тока примерно 1,5...2,0 сут, после этого увеличение глубины оттаивания будет происходить за счет аккумулированной теплоты еще в течение 1...2 сут. Расстояние между электродами 40...80 см, расход энергии по сравнению с полосовыми электродами сокращается на 15...20% и составляет 40...75 кВт • ч на 1 м³ грунта.

При прогреве снизу вверх пробуривают скважины и вставляют электроды на глубину, превышающую глубину промерзшего грунта на 15...20 см. Ток между электродами идет по талому грунту ниже уровня промерзания, при нагреве грунт отогревает вышележащие слои, которые также включаются в работу. При этом методе применять слой опилок не требуется. Расход энергии составляет 15...40 кВт • ч на 1 м³грунта.

Третий, комбинированный способ, будет иметь место при заглублении электродов в подстилающий талый грунт и устройстве на дневной поверхности опилочной засыпки, пропитанной солевым раствором. Электрическая цепь замкнется наверху и внизу, оттаивание грунта будет происходить сверху вниз и снизу вверх одновременно. Так как трудоемкость подготовительных работ при этом способе самая высокая, то его применение может быть оправдано лишь в исключительных случаях, когда требуется ускоренное оттаивание грунта.

Оттаивание токами высокой частоты. Этот метод позволяет резко сократить подготовительные работы, так как промерзший грунт сохраняет проводимость к токам высокой частоты, поэтому отпадает надобность в большом заглублении электродов в грунт и в устройстве опилочной засыпки. Расстояние между электродами может быть увеличено до 1,2 м, т. е. сокращено их количество почти в два раза. Процесс оттаивания грунта протекает относительно быстро. Ограниченное использование способа связано с недостаточным выпуском генераторов токов высокой частоты.

Одним из методов, которые в настоящее время утратили свою эффективность и вытеснены более современными, является оттаивание грунта паровыми или водяными иглами. Для этого необходимо наличие источников горячей воды и пара, при малой, до 0,8 м глубине промерзания грунта. Паровые иглы представляют собой металлическую трубу длиной до 2 м и диаметром 25...50 мм. На нижнюю часть трубы насажен наконечник с отверстиями диаметром 2...3 мм. Иглы соединяют с паропроводом гибкими резиновыми шлангами при наличии на них кранов. Иглы заглубляют в скважины, предварительно пробуриваемые на глубину, приблизительно равную 70% глубины оттаивания. Скважины закрывают защитными колпаками, снабженные сальниками для пропуска паровой иглы. Пар подают под давлением 0,06...0,07 МПа. После установки аккумулированных колпаков прогреваемую поверхность покрывают слоем термоизоляционного материала, чаще всего опилок. Иглы располагают в шахматном порядке с расстоянием между центрами 1 ...1,5 м. Расход пара на 1 м³ грунта составляет 50..100 кг. За счет выделения паром в грунте скрытой теплоты парообразования прогрев грунта проходит особенно интенсивно. Этот метод требует расхода тепловой энергии примерно в 2 раза больше, чем метод вертикальных электродов.

Оттаивание грунта теплоэлектронагревателями. Данный метод основан на передаче теплоты мерзлому грунту контактным способом. В качестве основных технических средств применяются электроматы, изготавливаемые из специального теплопроводящего материала, через который пропускают электрический ток. Прямоугольные маты, размеры которых могут закрывать поверхность от 4...8 м², укладываются на оттаиваемый участок и подсоединяются к источнику электричества напряжением 220 В. При этом образующееся тепло эффективно распространяется сверху вниз в толщу мерзлого грунта, что приводит к его оттаиванию. Время, необходимое для оттаивания, зависит от температуры окружающего воздуха и от глубины промерзания грунта и в среднем составляет 15-20 ч.

Разработка грунта в мерзлом состоянии с предварительным рыхлением

Рыхление мерзлого грунта с последующей разработкой землеройными и землеройно-транспортными машинами осуществляют механическим или взрывным методом.

Механическое рыхление мерзлого грунта с использованием современных строительных машин повышенной мощности приобретает все большее распространение. В соответствии с требованиями экологии, перед зимней разработкой грунта необходимо в осенний период снять бульдозером слой растительного грунта с намеченного для разработки участка. Механическое рыхление базируется на резании, раскалывании или сколе мерзлого грунта статическим (рис.3) или динамическим воздействием.

При динамическом воздействии на грунт осуществляется его раскалывание или сколы молотами свободного падения и направленного действия (рис.4). Этим способом разрыхление грунта производят молотами свободного падения (шар- и клин-молотами), подвешенными на канатах на стрелы экскаваторов, либо молотами направленного действия, когда рыхление осуществляется сколом грунта. Рыхление механическим способом позволяет осуществлять его разработку землеройными и землеройно-транспортными машинами. Молоты массой до 5 т сбрасывают с высоты 5...8 м: молот в форме шара рекомендуется применять при рыхлении песчаных и супесчаных грунтов, клин-молоты - для глинистых (при глубине промерзания 0,5...0,7 м). В качестве молота направленного действия широко применяют дизель-молоты на экскаваторах или тракторах; они позволяют разрушать промороженный грунт на глубину до 1,3 м (рис. 5).

Статическое воздействие основано на непрерывном режущем усилии в мерзлом грунте специального рабочего органа - зуба-рыхлителя, который может быть рабочим оборудованием гидравлического экскаватора «обратная лопата» или быть навесным оборудованием на мощных тракторах.

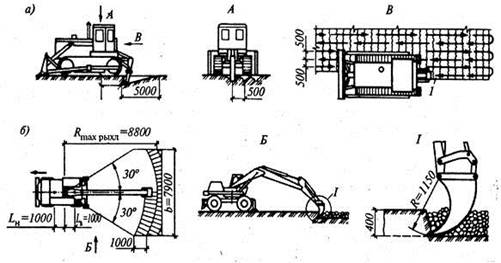

Рис.3. Рыхление мерзлого грунта статическим воздействием: а - бульдозером с активными зубьями; б - экскаватором-рыхлителем; 1 - направление хода рыхления

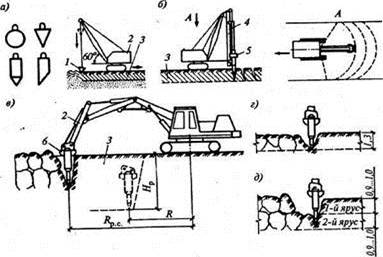

Рис.4. Рыхление мерзлого грунта динамическим воздействием: а - схема рыхления молотом свободного падения; б - то же, дизель-молотом; в - то же, вибромолотом; г - то же, при глубине промерзания до 1,5 м; д - то же, при глубине промерзания более 1,5 м; 1 - молот; 2 - экскаватор; 3 - мерзлый слой грунта; 4 - направляющая штанга; 5 - дизель-молот; 6 - вибромолот.

Рыхление статическими рыхлителями на базе трактора подразумевает в качестве навесного оборудования специального ножа (зуба), режущее усилие которого создается за счет тягового усилия трактора. Машины этого типа рассчитаны на послойное рыхление грунта на глубину 0,3...0,4 м. Число зубьев зависит от мощности трактора, при минимальной мощности трактора 250 л.с. используется один зуб. Разрыхление грунта осуществляют параллельными послойными проходками через 0,5 м с последующими поперечными проходками под углом 60...90° к предыдущим. Перемещение разрыхленного грунта в отвал осуществляют бульдозерами. Целесообразно навесное оборудование крепить непосредственно на бульдозер и использовать его для самостоятельного перемещения разрыхленного грунта. Производительность рыхлителя 15...20 м³/ч.

Способность статических рыхлителей послойно разрабатывать мерзлый грунт дает возможность использовать их независимо от глубины промерзания грунта. Современные рыхлители на базе тракторов с бульдозерным оборудованием благодаря своим широким технологическим возможностям находят широкое применение в строительстве. Это обусловлено их высокой экономичностью. Так, стоимость разработки грунта с применением рыхлителей по сравнению с взрывным способом рыхления в 2...3 раза ниже. Глубина рыхления этими машинами составляет 700... 1400 мм. Рыхление мерзлых грунтов взрывом эффективно при значительных объемах разработки мерзлого грунта. Метод применяют преимущественно на незастроенных участках, и ограниченно застроенных - с использованием укрытий и локализаторов взрыва (тяжелых пригрузочных плит). В зависимости от глубины промерзания грунта взрывные работы выполняют:

■ методом шпуровых и щелевых зарядов при глубине промерзания грунта до 2 м;

■ методом скважинных и щелевых зарядов при глубине промерзания свыше 2 м.

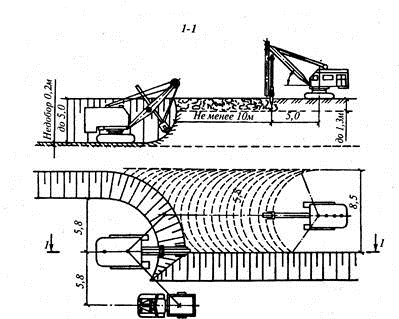

Рис. 5. Схема совместной работы дизель-молота и экскаватора «прямая лопата»

Шпуры просверливают диаметром 22...50 мм, скважины - 900...1100 мм, расстояние между рядами принимается от 1 до 1,5 м. Щели на расстоянии 0,9... 1,2 м одна от другой нарезают щеленарезными машинами фрезерного типа или баровыми машинами. Из трех соседних щелей взрывчатое вещество помещается только в среднюю, крайние и промежуточные щели служат для компенсации сдвига мерзлого грунта во время взрыва и для снижения сейсмического эффекта. Заряжают щели удлиненными или сосредоточенными зарядами, после чего их сверху засыпают талым песком. При качественном выполнении подготовительных работ в процессе взрывания мерзлый грунт полностью дробится, не повреждая стенок котлована или траншеи.

Разрыхленный взрывами грунт разрабатывается экскаваторами или землеройно-транспортными машинами.

Непосредственная разработка мерзлого грунта

Разработка (без предварительного рыхления) может осуществляется двумя методами - блочным и механическим.

Блочный метод разработки применим для больших площадей и основан на том, что монолитность мерзлого грунта нарушается за счет разрезки его на блоки. С помощью навесного оборудования на тракторе - баровой машины грунт разрезают при взаимно-перпендикулярных проходках на блоки шириной 0,6... 1,0 м (рис.6). При малой глубине промерзания (до 0,6 м) достаточно сделать только продольные разрезы.

Баровые машины, осуществляющие нарезку щелей, имеют одну, две или три врубовые цепи, навешенные на тракторы или траншейные экскаваторы. Баровые машины позволяют прорезать в мерзлом грунте щели глубиной 1,2...2,5 м. Используют стальные зубья с режущей кромкой из прочного сплава, что продлевает срок их службы, а при
износе или истирании позволяет быстро их заменить. Расстояние между барами принимается в зависимости от грунта через 60... 100 см. Разработку производят экскаваторами «обратная лопата» с ковшом большой вместимости или глыбы грунта волоком перемещают с разрабатываемой площадки в отвал бульдозерами или тракторами.

Механический метод основан на силовом, а чаще в сочетании с ударным или вибрационном воздействии на массив мерзлого грунта. Реализуется метод применением обычных землеройных и землеройно-транспортных машин и машин со специально разработанными для зимних условий рабочими органами (рис.7).

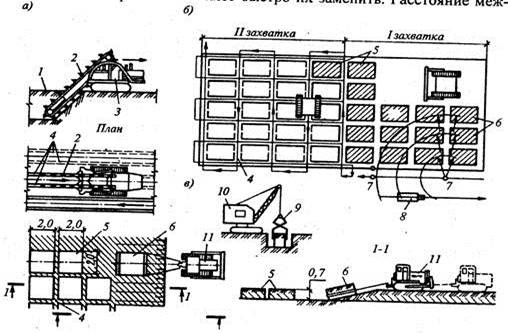

Рис. 6. Схема блочной разработки грунта:

а- нарезка щелей баровой машиной; б - то же, с извлечением блоков трактором; в - разработка котлована с извлечением блоков мерзлого грунта при помощи крана; 1 - слой мерзлого грунта; 2 - режущие цепи (бары); 3 - экскаватор; 4 - щели в мерзлом грунте; 5 - нарезанные блоки грунта; б - перемещаемые с площадки блоки; 7 - стоянки крана; 8 - транспортное средство; 9 - клещевой захват; 10 - строительный кран; 11 - трактор.

Обычные серийные машины применяют в начальный период зимы, когда глубина промерзания грунта незначительна. Прямая и обратная лопата могут разрабатывать грунт при глубине промерзания 0,25...0,3 м; с ковшом вместимостью более 0,65 м³-0,4 м; экскаватор драглайн - до 0,15 м; бульдозеры и скреперы в состоянии разрабатывать промерзший грунт на глубину до 15 см.

Для зимних условий разработано специальное оборудование для одноковшовых экскаваторов - ковши с виброударными активными зубьями и ковши с захватно-клещевым устройством. Затраты энергии на резание грунта примерно в 10 раз больше, чем на скалывание. Вмонтирование в режущий край ковша экскаватора виброударных механизмов, аналогичных по работе отбойному молотку, приносят хорошие результаты. За счет избыточного режущего усилия такие одноковшовые экскаваторы могут послойно разрабатывать массив мерзлого грунта. Процесс рыхления и экскавации грунта оказывается единым.

Разработку грунта осуществляют и многоковшовыми экскаваторами, специально разработанными для проходки траншей в мерзлом грунте. Для этой цели служит специальный режущий инструмент в виде клыков, зубьев или коронок со вставками из твердого металла, укрепляемых на ковшах. На рис. 1.7 показан рабочий орган многоковшового экскаватора с активными зубьями для разработки скальных и мерзлых грунтов.

Послойную разработку грунта можно осуществлять специализированной землеройно-фрезерной машиной, снимающей стружку глубиной до 0,3 м и шириной 2,6 м. Перемещение разработанного мерзлого грунта производят бульдозерным оборудованием, входящим в комплект машины.

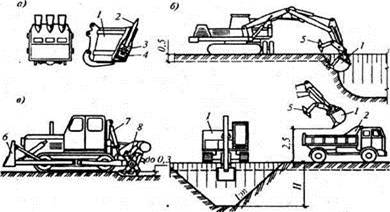

Рис. 7. Механический способ непосредственной разработки грунта: а - ковш экскаватора с активными зубьями; б - разработка грунта экскаватором «обратная лопата» и захватно-клещевым устройством; в - землеройно-фрезерная машина; 1 - ковш; 2 - зуб ковша; 3 - ударник; 4 - вибратор; 5 - захватно-клещевое устройство; 6 - отвал бульдозера; 7 - гидроцилиндр для подъема и опускания рабочего органа; 8 - рабочий орган (фреза)

Контроль качества земляных работ

Процессы возведения земляных сооружений систематически контролируют, проверяя:

■ положение выемок и насыпей в пространстве (в плане и высотное);

■ геометрические размеры земляных сооружений;

■ свойства грунтов, залегающих в основании сооружений;

■ свойства грунтов, используемых для устройства насыпных сооружений;

■ качество укладки грунта в насыпи и обратные засыпки (характеристики уложенных и уплотненных грунтов).

Постоянный контроль за качеством производства работ осуществляют инженерно-технические работники, операционный контроль производят с привлечением представителей геодезической службы и строительной лаборатории.

При контроле положения в пространстве и размеров сооружений проверяют: расположение на плане земляных сооружений и их размеры; отметки бровок и дна выемок; отметки верха насыпей с учетом запаса на осадку; отметки спланированных поверхностей, уклоны откосов выемок и насыпей. Данный контроль осуществляют с помощью геодезических приборов, а также простейших инструкций.

Производство каменной кладки в зимних условиях

Особенности производства работ при отрицательной температуре.

Твердение цементного раствора происходит при взаимодействии зерен цемента с водой, при этом образуется цементный гель, превращающийся затем в камень. С понижением температуры твердение цементного раствора замедляется. Например, при температуре 5^о С прочность его нарастает в 3...4 раза медленнее, чем при температуре 20^о С, а при понижении температуры до 0^о С твердение раствора практически прекращается совсем.

При отрицательной температуре (ниже 0^о С) в растворе происходят процессы, которые отражаются на его структуре и прочности. Во-первых, при замерзании раствора содержащаяся в нем свободная вода превращается в лед, который не вступает в химическое взаимодействие с вяжущими веществами. Если твердение вяжущего не началось до замерзания, то оно не начнется и после замерзания; если же оно уже началось, то практически приостанавливается до тех пор, пока свободная вода будет находиться в растворе в виде льда. Во-вторых, замерзающая в растворе вода значительно увеличивается в объеме (приблизительно на 10%). Вследствие этого структура раствора разрушается и он частично теряет накопленную до замерзания прочность.

При быстром замерзании свеже выложенной кладки в швах образуется смесь вяжущего вещества и песка, сцементированная льдом. Раствор настолько быстро теряет пластичность, что горизонтальные швы остаются недостаточно уплотненными. При оттаивании они обжимаются тяжестью вышележащей кладки, что может вызвать значительную и неравномерную осадку и создать угрозу прочности и устойчивости кладки.
