Примечания к расчету воздухоохладителя

Если в исходных данных для расчета ВО параметры воздуха на выходе из ВО и не заданы, а заданы: холодопроизводительность ВО и расход выпавшей влаги , то в отличие от вышеприведенной методики расчета величины и рассчитываются по формулам:

; (29)

. (30)

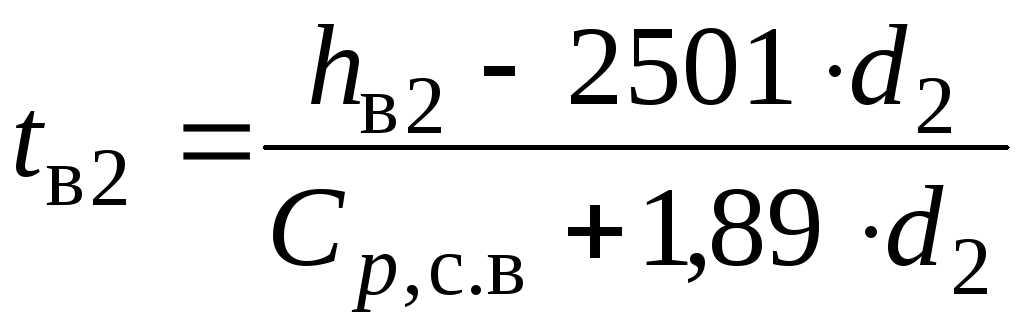

Расчет параметров воздуха на выходе из ВО проводится по формулам:

; (31)

; (32)

. (33)

Величина , где выбирается из таблиц влаж-ного насыщенного воздуха.

В дальнейшем порядок расчета ВО сохраняется таким же, как и в примере расчета.

Приложение 1

I. Для расчета коэффициента теплоотдачи от воздуха к поверхности оребренного пучка труб можно рекомендовать следующие уравнения:

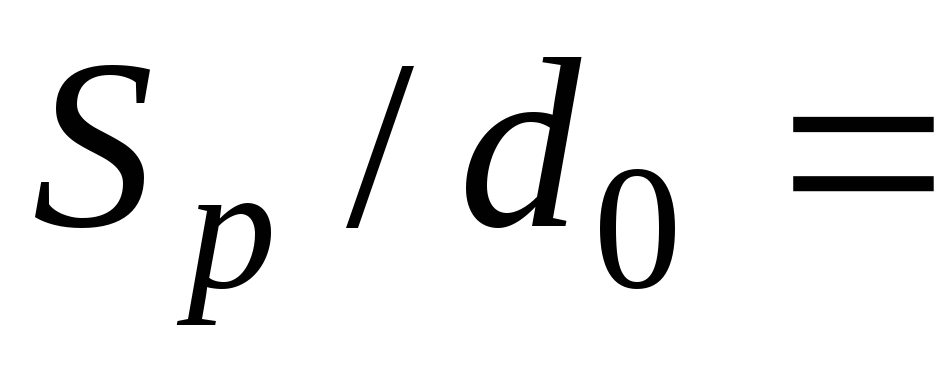

1. Оребрение пластинчатое, представляющее собой сплошные металлические листы, пронизанные пучком труб. В этом случае толщина ребра составляет _р = 0,10,5 мм, шаг ребер S_р = 3–5 мм, относительный шаг труб , .

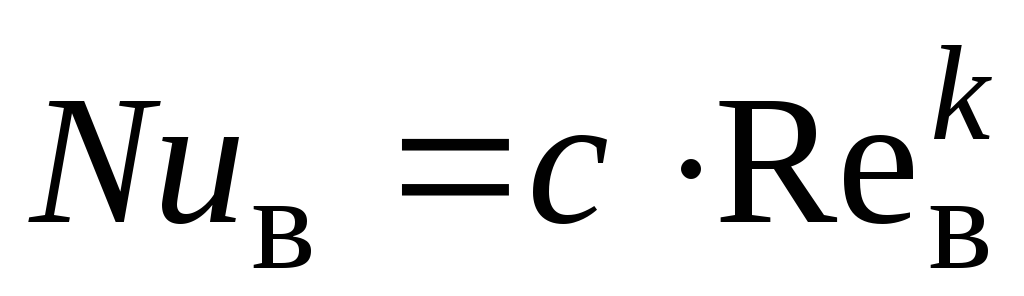

Для расчета коэффициента теплоотдачи А.А. Гоголиным [5] было предложено следующее критериальное уравнение:

.

Определяющий размер – эквивалентный диаметр канала, L – дли-на пластины по ходу воздуха.

Для 500–2500; 4–50; 0,18–0,35; 25; –4040 С. Для определения величин с, n, m даны следующие зависимости:

.

Множитель с вычисляют для коридорного пучка по формуле

с = А  В,

где .

Значения А приведены в табл. 1.

Таблица 1

Значения с для шахматного пучка выше на 10–12 %.

2. На основании обработки своих опытных данных и данных других исследователей В.С. Ивановой [4] предложена следующая зависимость:

,

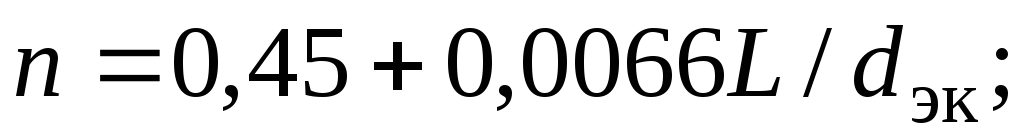

здесь с = 20,962 (L/d_эк)^–1,69; k = 0,356 + 0,0098 (L/d_эк).

Уравнение справедливо для 10  (L/d_эк)  65, где L – длина пластины по ходу воздуха; d_эк – эквивалентный диаметр канала.

3. Мэцумура и Удзухаси для шахматных пучков предложили уравнение [7]:

.

Уравнение справедливо при S_p = 1–5 мм; _р = 0,21 мм, d₀ = 916 мм, S₁ = 20–30 мм; S₂ = 10–50 мм (по ходу воздуха); число рядов труб по ходу воздуха до четырех.

4. Для расчета коэффициента теплоотдачи при поперечном обтекании труб с круглыми или квадратными ребрами можно использовать критериальное уравнение, предложенное Э.С. Карасиной [8]:

.

Величина с зависит от типа пучка и формы ребра, величина n – от типа пучка.

Определяющим размером в уравнении является шаг ребер S_p. Множитель   = 0,85 учитывает неравномерность теплоотдачи по высоте ребра.

Значения с и n приведены в табл. 2.

Таблица 2

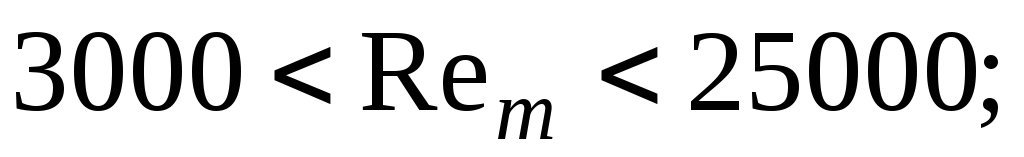

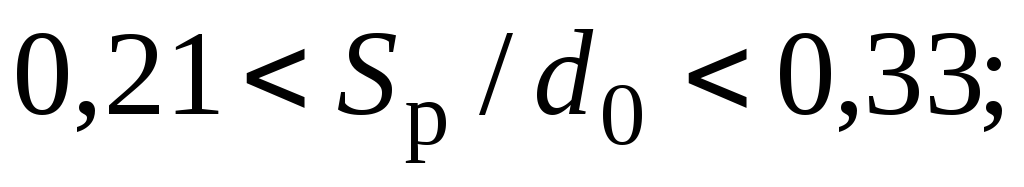

Пределы измерения параметров:

Число рядов труб по глубине пучка больше четырех.

Приложение 2

Для расчета коэффициентов теплоотдачи при кипении хладонов внутри труб и каналов известны уравнения:

1. С.Н. Богданова [8]:

;

Уравнение применяется для условий:

.

Здесь ; ; ; .

Значения А для различных хладонов приведены в табл. 3 [6]:

Таблица 3

2. Бо-Пьерре:

.

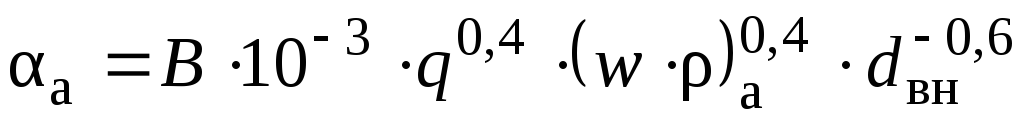

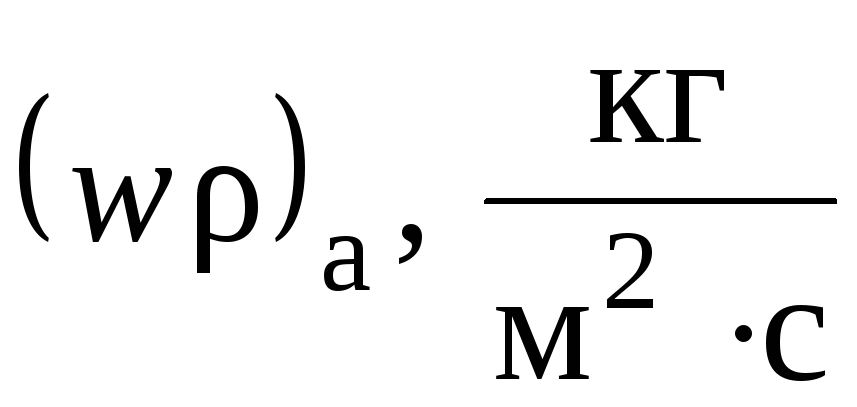

Значения B для различных хладонов приведены в табл. 4.

Здесь .

Таблица 4

Приложение 3

Уравнения зависимости энтальпии насыщенного влажного воздуха от температуры, полученные на основании табличных данных [2] для различных интервалов температур, приводятся ниже:

t = (3025) C : = –39,1 + 4,64t (0,5 %);

t = (2520) C : = –17,5 + 3,77t (0,6 %);

t = (2010) C : = –0,25 + 2,9t (2 %);

t = (100) C : = 9,37 + 1,955t (2 %);

t = (0  –5) C : = 9,56 + 1,7t (1 %);

t = (–5  –10) C : = 8,65 + 1,475t (4 %).

4. Список литературы

1. Холодильная техника. Теплообменные аппараты, приборы автоматизации и испытания холодильных машин: Справ. – М.: Лег. и пищ. пром-сть, 1984. – 248 с.

2. Холодильная техника. Кондиционирование воздуха. Свойства веществ: Справ. / Под ред. С.Н. Богданова. – СПб.: СПбГУНиПТ, 1999.

3. Гоголин А.А. Кондиционирование воздуха в мясной промышленности. – М.: Пищ. пром-сть, 1966. – 234 с.

4. Иванова В.С. Исследование тепло- и массообмена в оребренных воздухоохладителях: Автореф. дис.  …  канд. техн. наук. – Одесса, 1975. – 34 с.

5. Интенсификация теплообмена в испарителях холодильных машин / А.А. Гоголин, Г.Н. Данилова, В.М. Азарсков, Н.М. Медникова. – М.: Лег. и пищ. пром-сть, 1982. – 224 с.

6. Теплообменные аппараты холодильных установок / Под ред. Г.Н. Даниловой. – Л.: Машиностроение, 1986. – 303 с.

7. Холодильная техника. Теплофизические основы получения искусственного холода: Справ. – М.: Пищ. пром-сть, 1980. – 232 с.

8. Теоретические основы хладотехники. Ч. 2. Тепломассообмен / Под ред. Э.И. Гуйго. – М.: Колос, 1994. – 367 с.
