1.8. Проведение экспериментальных исследований

При помощи магнитика торец проволочного контактного термометра установить по шкале этого прибора на значение температуры, которое первым выбрано для измерения. Включить электрический нагреватель. При подходе температуры к заданному пределу включить мешалку. Выждать момент, когда сработает реле, о чем можно судить по падению стрелки амперметра в цепи нагревателя на нуль или по характерному щелчку реле. Срабатывание реле означает, что температура воды в термостате достигла необходимого значения и в дальнейшем благодаря действию терморегулятора, изменяться не будет. Однако во избежание искажающего влияния тепловой инерции термометров приступить к измерениям этой температуры следует не сразу после срабатывания реле, а минут через 5 -10.

Снять показания основного ртутного термометра, пирометра и термометра сопротивления. Зафиксировать глубину погружения ртутного термометра в термостате, среднюю температуру выступающего столбика ртути основного термометра, а также температуру холодного спая термопары.

По окончании эксперимента мешалку выключить. Проволочку контактного термометра перевести в новое положение, соответствующее другой более высокой температуре, и все указанные выше операции повторить.

Необходимо провести не менее трех испытаний, повышая температуру при каждом испытании приблизительно на 5 °С.

Результаты измерений занести в табл. 1.1.

Таблица 1.1

11

1.9. Обработка экспериментальных данных

По показаниям ртутного термометра с учетом формул (1.3) и (1.4) определить истинную температуру воды в термостате.

При определении температуры воды по пирометру использовать кривую прибора (или переводную таблицу). Если во время испытания температура холодного спая поддерживается равной 0 °С, то температуру определять с помощью градуировочной кривой (или переводной таблицы) по показанию потенциометра. Если же во время испытания температура холодного спая поддерживалась выше 0 °С, то согласно уравнению (1.6) привести показания потенциометра к условиям градуировки, а затем уже по кривой определить температуру.

Температуру воды по термометру сопротивления определять из градуировочной кривой прибора по показаниям моста или непосредственно по логометру.

Показания манометрического термометра снимать по шкале прибора. Определить температуру абсолютную и по шкале Фаренгейта с

использованием формул (1.1) и (1.2).

Провести сравнительный анализ температуры воды в термостате, измеренной различными способами.

Лабораторная работа № 2

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ТЕПЛОПРОВОДНОСТИ ИЗОЛЯЦИОННОГО МАТЕРИАЛА МЕТОДОМ ЦИЛИНДРА

2.1. Цель работы

Определить коэффициент теплопроводности изоляционного материала (асбеста, шлаковаты) и его зависимость от температуры материала.

2.2. Краткие теоретические сведения

Интенсивность переносов теплоты в твердом теле определяется температурным градиентом и значением коэффициента теплопроводности. Последний является физическим параметром: он характеризует способность материала проводить теплоту. Для различных материалов коэффициенты теплопроводности различны и зависят от структуры, массы, влажности и температуры [3].

Одним из методов определения коэффициента теплопроводности является так называемый метод цилиндра (трубы). Исследуемому материалу придается форма цилиндрического слоя, его помещают на поверхность круглой трубы, которая изнутри равномерно прогревается. При установившемся

12

тепловом режиме системы все количество теплоты, выделяющееся внутри трубы, проходит через слой материала и определяется следующим уравнением:

где λ - коэффициент теплопроводности исследуемого теплоизоляционного материала, Вт/(м·град); l - длина трубы, м; d1 и d2 - соответственно внутренний и наружный диаметры цилиндрического слоя материала, м; tw1, tw2 - соответственно средняя температура внутренней и внешней поверхностей теплоизоляционного слоя, °С.

Если измерить l, d1, d2, tw1, tw2, Q, то из уравнения (2.1) можно определить значение коэффициента теплопроводности, Вт/(м·град).

При качественно выполненном эксперименте и высокой точности измерительных приборов относительная погрешность в определении λ не превышает 3…5%.

Еще одним достоинством данного метода является то, что экспериментально можно определить коэффициент теплопроводности сложной теплоизоляционной конструкции, состоящей из нескольких слоев, что чаще всего встречается на практике.

2.3. Принципиальная конструктивная схема экспериментальной установки

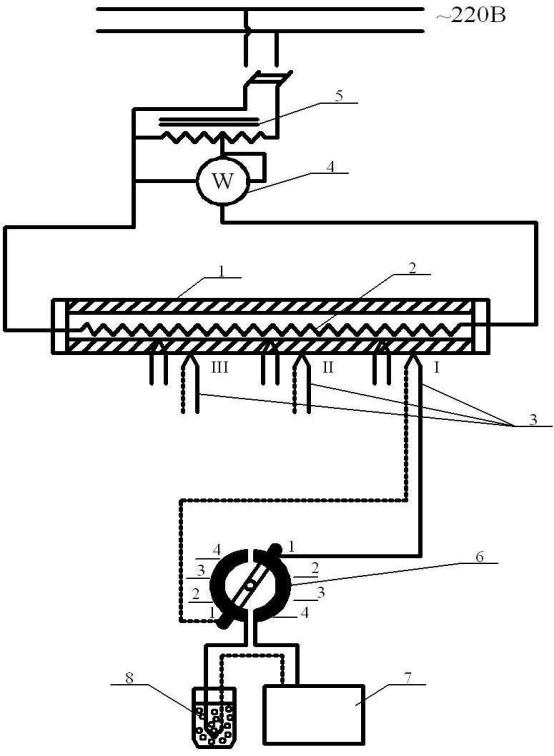

Установка (рис. 2.1) состоит из трубы 1 диаметром 38 мм и длиной 1 м. Внутри трубы находится электронагреватель 2, создающий тепловой поток. Мощность нагревателя регулируется автотрансформатором 5, а измеряется ваттметром 4. Для уменьшения потерь теплоты торцы трубы изолируются. Испытуемый материал (асбест, шлаковата, стекловата) наносится на трубу и принимает форму полого цилиндра внутренним диаметром d1 = 38 мм и наружным d2 = 44 мм. Температура испытуемого материала измеряется термопарами, установленными на внутренней и наружной поверхности теплоизоляционного слоя, как показано на схеме (рис. 2.1). Одна из термопар выведена на самопишущий потенциометр с целью наблюдения выхода работы установки на стационарный тепловой режим. Остальные термопары выведены через переключатель 6 на потенциометр 7 с общим холодным спаем, помещенным в сосуд Дьюара 8 (при отсутствии тающего льда холодный спай термопар может находиться на открытом воздухе при температуре окружающей среды помещения).

13

2.4. Порядок проведения экспериментальных исследований

Проверить схему включения установки в сеть и подключение измерительных приборов. Прогрев установки требует длительного времени (2-3 часа), поэтому установка включается заранее. Испытание проводится только при установившемся тепловом режиме, о чем судят по показаниям самопишущего потенциометра. Когда запись будет представлять собой прямую линию, о чем свидетельствует постоянство температуры, следует провести измерение всех величин 3 раза через три минуты.

Следующие испытания проводить при другом температурном режиме. Для этого по указанию преподавателя следует изменить силу тока, питающего нагреватель, дождаться установившегося температурного режима и снять показания приборов.

2.5. Обработка экспериментальных данных

Коэффициент теплопроводности исследуемого материала вычисляется по уравнению теплопроводности для цилиндрической стенки:

где d1 и d2 - соответственно внутренний и внешний диаметры испытуемого слоя изоляции, м; l - длина испытуемого слоя, м; tw1 - температура внутреннего слоя, определяемая как средняя из показаний термопар, °С; tw2 - температура наружного слоя, определяемая как средняя по показаниям термопар, °С.

Количество теплоты определяется по расходу электроэнергии и численно равно мощности электронагревателя, Вт:

Определить несколько значений коэффициента при разных температурах и построить график зависимости коэффициента теплопроводности от средней температуры исследуемого материала λ = f(t).

Полученные результаты занести в табл. 2.1, сравнить с имеющимися данными [3] и подсчитать относительную ошибку.
