Материал: Физические основы защиты информации. Бабурин А.В., Пахомова А.С

1.2. Организация технической разведки

Организация - широкое понятие, которое охватывает организационную структуру (субъектов организационной деятельности) и саму деятельность. Основным свойством организации является единство цели, ради которой создается организационная структура и выполняются различные действия. Организация характеризуется составом и функциями входящих в нее структурных элементов, характером взаимодействия между ними, а также процессами, реализуемыми для достижения цели.

Организация ТР включает разведывательные органы и службы, осуществляющие ТР, а также процессы ведения ТР. В разных странах структура органов ТР различна. Наиболее развита структура органов и служб ТР США.

В США ТР различных видов ведется ведомствами (agencies) - членами Разведывательного сообщества, список которых утверждается законодательными актами. Это такие органы, как ЦРУ (CIA)– Центральное разведывательное управление, АНБ (NSA) – Агентство национальной безопасности (NRO), НУР (NRO) – Национальное управление разведки и другие, всего 16. Каждое из них ведет разведку в определенной области ответственности: ЦРУ – преимущественно политическую, АНБ – разведку сообщений и сигналов всех возможных видов, НУР – космическую разведку. Ведомства добывают разведывательную информацию в рамках установленных для них полномочий и по запросам на основе использования технических средств, находящихся в их ведении, а также с использованием разведывательной информации, добываемой другими ведомствами.

Кроме ведомств в рамках Разведывательного сообщества функционируют так называемые «предприятия» (enterprises) – управляемые головным органом функциональные системы, обеспечивающие сбор данных определенного вида на основе использования средств, принадлежащих разным ведомствам (например, ЦРУ и Минобороны). В рамках предприятия взаимодействие различных ведомств осуществляется не по линии иерархического управления, а по горизонтальным контурам взаимодействия.

Эффективность деятельности этих оргструктур в целом характеризуется степенью удовлетворения все более возрастающих информационных потребностей руководства иностранных государств в получении объективных данных, необходимых для проведения внешней и внутренней политики в условиях быстро изменяющегося мира. С целью повышения эффективности ТР иностранные государства постоянно проводят их совершенствование в части структуры разведывательных органов, состава и качества технических систем и средств.

К основным принципам построения организационной структуры ТР можно отнести:

- централизация управления всеми видами ТР через главное ведомство – Управление директора национальной разведки (ODNI), обеспечивающее достижение единой цели Разведывательного сообщества посредством определения приоритетных задач и финансирования;

- централизация управления определенными видами ТР через головные органы функциональных систем «предприятий»;

- сочетание инрархической (в рамках одного ведомства) и распределенной форм принадлежности технических средств аналогичного технического назначения;

- использование международного сотрудничества для финансирования дорогостоящих систем и оптимизации размещения технических средств разведки (ТСР);

- оптимизация состава и размещения (ТСР),

- создание условий для коллективного использования и объединения данных от различных ТСР;

- использование средств и систем двойного назначения, софинансируемых государством и частными организациями и используемых в разведывательных и коммерческих целях.

Процесс ведения ТР осуществляется в рамках единого разведывательного цикла, основные этапы которого показаны на рис.

В число основных принципов реализации процесса ведения ТР входят:

- плановость;

- комплексность применения разнородных средств;

- оптимизация состава ТСР для решения конкретных задач;

- скрытность применения средств разведки.

Применение перечисленных принципов организации и реализации ТР направлено на обеспечение необходимого качества разведывательной информации.

1.3. Классификация технической разведки

ТР классифицируется по признакам, относящимся ко всем трем составляющим ТКУИ:

- виду информации;

- среде распространения;

- средствам разведки.

Наименования видов, используемые в зарубежных странах, несколько отличается от наименований, используемых в России. При этом основные признаки классификации схожи.

В странах НАТО используется классификация разведок на виды («разведывательные дисциплины»), главным признаком которой является вид получаемых разведывательных сведений.

Сведения ТР

Параметрические

Изображение объекта

Рис. 1.5. Виды получаемых разведывательных сведений

Средства разведки делятся на различные виды в зависимости от области пространства, на которое направлена разведка (воздушно-космического, земного, морского, киберпространства), от носителей, или «платформ» (воздушные, космические, надводные, подводные, наземные), аппаратуры, или «датчиков» (электронно-оптические, акустические, радиоприемные и т.д.).

В России к основным признакам классификации относятся:

- вид добываемых разведкой сведений (по регистрируемому полю, например, сейсмическая, или по полю, создаваемому объектом защиты — акустическая);

- вид пространства, из которого ведется разведка (космическая, воздушная, наземная, морская);

- вид аппаратуры по принципу действия (например, визуальная оптическая, визуальная оптико-электронная).

Классификация с использованием различных признаков приведена на рис.1.6.

Рис. 1.6. Основные виды ТР

Таблица 1.1

Длины волн в различных областях спектра

1.3.1. Видовая разведка

Видовая разведка – это регистрация изображения на материальный носитель. Изображение – зафиксированное на материальном носителе пространственное распределение электромагнитного сигнала, пришедшего от объекта и окружающего его фона, воспринимаемое человеком-оператором как пространственный образ объекта.

Изображения различаются по нескольким признакам:

- по способу регистрации (глаз, фотопленка, электронное устройство);

- по способу получения (пассивная регистрация, активными средствами);

- по диапазону длин волн (рентгеновское, ультрафиолетовое, в видимом диапазоне, в ИК диапазоне, радиолокационное).

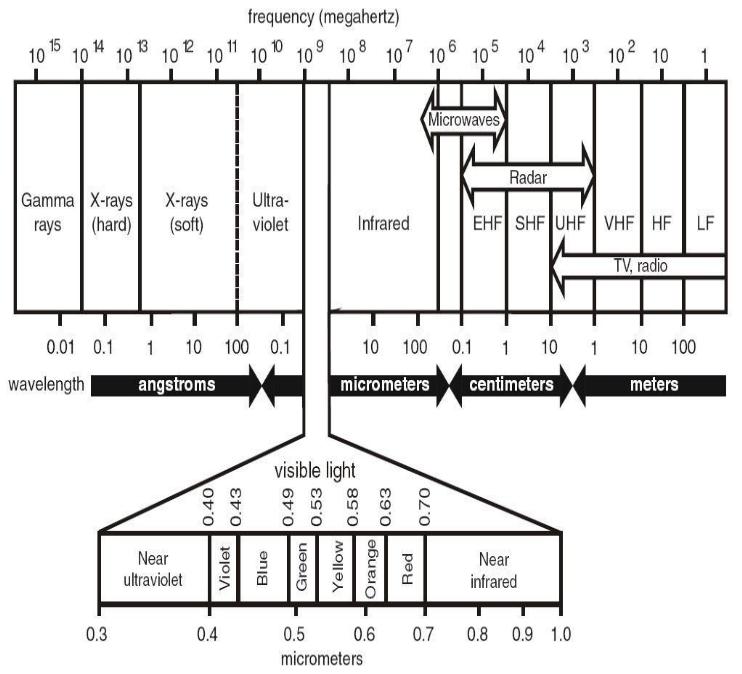

Рис. 1.7. Диапазоны волн и частот

Электромагнитный спектр (НАСА, 20000 разделен на диапазоны по длинам волн и частотам.

1 см=10-2 м

1мкм=10-6 м

1 а=10-10 м

1 нм=10-9 м

Длина волны= λ

скорость света=c = 3 x 108 m/s

частота = ν

Длина волны

λ = c/ν ν = c/λ

1Гц =1 (волна или колебание)/с

1 Hz = 1 x 10-6 MHz

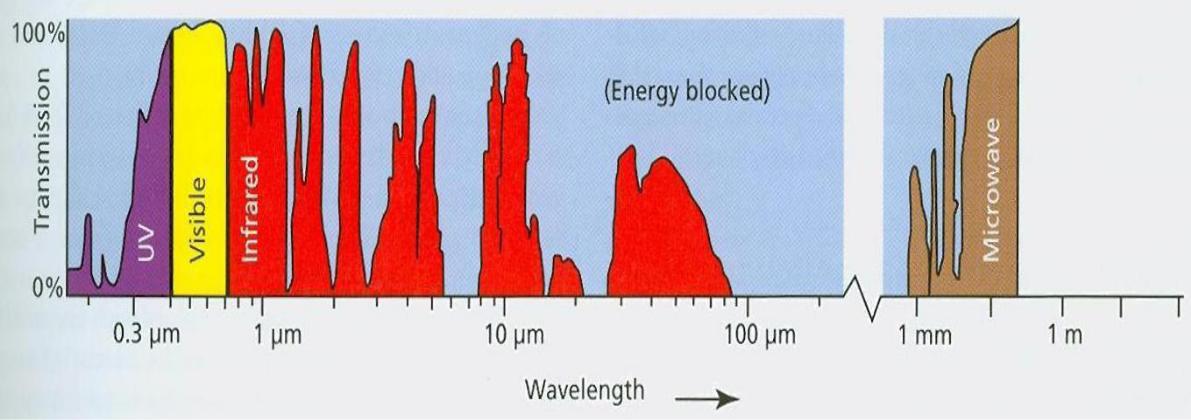

Рис. 1.8. Коэффициент передачи ЭМИ в атмосфере

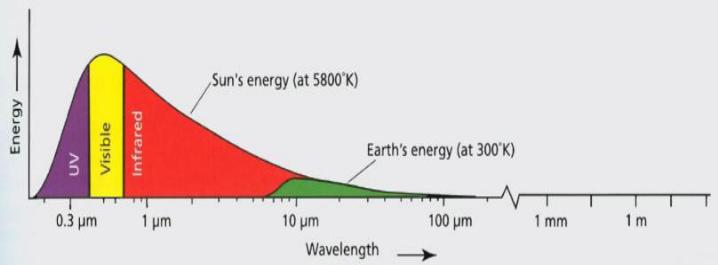

Рис. 1.9. График отображения отраженного излучения на изображении

Основной характеристикой изображения является обеспечиваемое линейное разрешение.

Линейное разрешение – это минимальное расстояние между двумя точками, которые воспринимаются раздельно.

∆l

Рис. 1.10. Определение линейного разрешения

Таблица 1.2

Требуемое линейное разрешение изображения, м
