Введение

На сегодняшний день очень остро стоит проблема заболевания детей. По статистике каждый третий школьник выпускается из школы с рядом серьезных заболеваний. В связи с этим была разработана Федеральная целевая программа «Развитие физической культуры и спорта в Российской Федерации на 2016-2020 года», которая планирует строительство спортивных и физкультурных комплексов в стране. Поэтому я выбрала тему дипломного проекта «Физкультурно-оздоровительный комплекс с бассейном в г. Грязовец ».

В ходе проектирования были решены задачи по подбору новых строительных материалов, разработка более современных методов технологического изготовления и монтажа элементов здания.

Проектируемое здание переменной этажности различного функционального значения: административно-тренерский блок, бассейн и спортивный зал. Административно-тренерский блок - трехэтажный, в исполнении метало-каркаса, бассейн - двухэтажный, в кирпичном исполнении, спортивный зал - одноэтажный - металло-каркас.

1. Архитектурно-строительный раздел

.1 Исходные данные

.1.1 Климатические условия района строительства

1.  Назначение здания - Физкультурно-оздоровительный комплекс

.    Место строительства - г.Грязовец Вологодской области

3.       Степень огнестойкости - 3

.        Степень здания по функциональной пожарной опасности - Ф2.1

.        Уровень ответственности здания - нормальный

.        Нормативная глубина промерзания - 1,5м

.        Климатический район - 2В

.        Расчетная температура наружного воздуха - 32 ⁰С

.        Преобладающие ветра - Ю.З.

.        Грунтовые условия - суглинок

1.1.2 Грунтовые условия

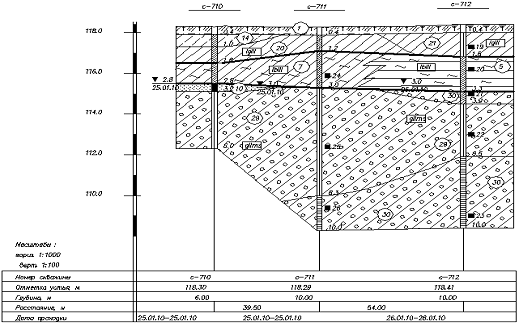

Рисунок 1- Инженерно-геологический разрез

1.2 Генеральный план

Проектируемое здание располагается на участке площадью

,0 м². Главным фасадом здание ориентировано на северную сторону. Его расположение принято согласно направлению господствующих юго-западных ветров для города Грязовца, а также с учетом инсоляции.

Планируемые отметки здания рассчитаны с учетом рельефа местности. Вертикальная планировка выполнена с учетом организации нормального стока поверхностных вод в пониженные места естественного рельефа.

Комплекс работ по благоустройству предусматривает устройство заасфальтированных въездов, шириной 3,0м, к зданию и на стоянку для автомобилей, пешеходных дорожек из брусчатки, шириной 1,0м, устройство ограждения в виде забора. Проезды и тротуар ограждены бордюрным камнем высотой 150мм. Свободная от застройки территория озеленяется путем устройства газонов и посадки лиственных деревьев.

Проектирование транспортных и пешеходных связей, озеленение территории, размещение площадок различного назначения, покрытия приняты по всем требованиям и правилам [39].Генплан участка строительства приведен на листе 1 графической части.

Рельеф местности спокойный с небольшим уклоном.

ТЭП

Площадь участка в границах благоустройства 45311 м².

Площадь застройки 2336,6 м².

Площадь проездов 2225,6 м².

Площадь тротуаров 896,7 м².

Площадь озеленения 2754,2 м²

Площадь отмостки 288,2 м².

Площадь хозплощадок 4,5 м².

1.3 Объемно-планировочное решение

Проектируемое здание имеет сложную форму в плане. Габаритные размеры 61,4 м * 60,0 м. Спортивный зал в осях 5/1-11 и В-Ж одноэтажный; бассейн в осях 2-5 и Ж-П двухэтажный; административно-тренерский блок в осях 1-5 и Б-Ж трехэтажный. Полная экспликация помещений приведена в приложении 1.

Сообщение между этажами осуществляется при помощи двухмаршевой лестницы из металлических косоуров и бетонных ступеней.

Путями для эвакуации служат главный вход, служебные входы. Степень огнестойкости здания III.

.4 Конструктивное решение здания

.4.1 Конструктивная схема здания

Конструктивная схема здания ФОКа - металлический рамный каркас. В качестве ограждающих конструкций приняты трехслойные сэндвич-панели производства завода строительных биоконструкций «Armax». Применены стеновые и кровельные панели класса «Bukker». Для установки оконных и дверных блоков предусмотрен стеновой фахверк.

.4.2 Фундамент

В проектируемом здании разработаны фундаменты монолитные ж/б столбчатые под колонны. Поверху фундаментов укладываются фундаментные балки. Глубина заложения фундамента составляет 2,4м. Фундаменты защищаются от пучения грунтов с помощью керамзитового гравия.

При производстве работ предусмотреть следующие мероприятия:

пристенный дренаж выполнять одновременно с устройством фундаментов;

фундаменты выполнить из бетона класса В15, по водонепроницаемости марки W4, по морозостойкости марки F50;

предусмотреть под фундаменты бетонную подготовку толщиной 100мм из бетона кл. В7,5, выполняемую по уплотненной песчаной подготовке t=100мм из крупнозернистого песка;

гидроизоляцию из слоя цементного раствора состава 1:2 толщиной 20 мм выполнять по верху фундаментных балок, а также в уровне пола 1 этажа;

для отвода поверхностных вод по периметру здания устраивается асфальтобетонная отмостка шириной 1000мм: (мелкозернистый асфальтобетон - 30мм по гравийно-песчаной смеси толщиной 120мм);

подсыпку под полы выполнить сухим непучинистым грунтом с послойным трамбованием, строго соблюдая требования

СП 131.13330.2012 [3].

толщину защитного слоя принять не менее 25 мм;

Арматура должна монтироваться в последовательности, обеспечивающей правильное ее положение и закрепление. Перед установкой на ней должны быть закреплены прокладки (сухарики из цементного раствора) для обеспечения фиксации защитного слоя согласно табл.9 СП 126.13330.2012 [4]. Стыковые и крестообразные сварные соединения следует выполнять в соответствии с ГОСТ 14098-91[5].

.4.3 Стены

В проектируемом здании в качестве ограждающей конструкции стен приняты сэндвич-панели класса «BURKKER» толщиной 120мм, производства ООО «Завод строительных биоконструкций «АРМАКС» г.Санкт-Петербург. Сэндвич-панели крепятся к конструкциям каркаса согласно «Технического каталога» завода-производителя стеновых панелей. Комплектация фасонных элементов в узлах соединения выполняется заводом-производителем.

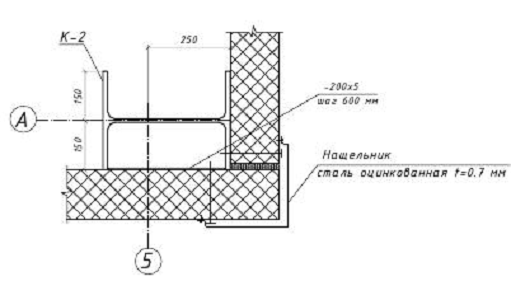

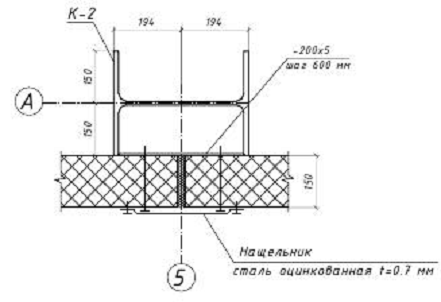

Рисунок 2- Узлы крепления стеновых панелей

Также в проектируемом здании предусмотрены наружные стены из кирпича. Толщина стены принята по конструктивным соображениям и составляет 380мм. Кладка выполнена из кирпича КОРПо 1НФ/100/2,0/50 ГОСТ 530-2007 [6] на цементном растворе М 75, с наружным утеплением (Rockwool Венти Баттс Д” - 130мм) и навесным вентилируемым фасадом КРАСПАН. Для удобства установки оконных блоков и уменьшения инфильтрации холодного воздуха кладка простенков выполнена с четвертями - выступами наружного ряда кладки в сторону проема на четверть длины кирпича. По верху проемы перекрыты сборными железобетонными перемычками. Перемычки запроектированы комбинированными из нескольких самонесущих или сочетания самонесущих и несущих.

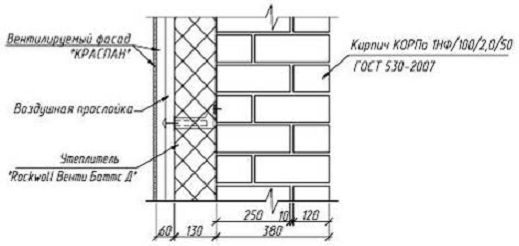

Рисунок 3- Конструкция стены: 1- утепление наружной стены; 2- узел крепления кирпичной стены к колонне; 3- узел крепления стеновой панели к колонне.

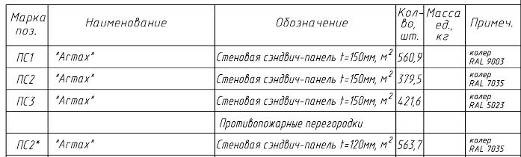

Таблица 1.4 - Спецификация стеновых панелей

1.4.4 Перегородки

Перегородки в здании двух типов: кирпичные и гипсовые пазогребневые. Кирпичные перегородки выполняются толщиной 120 мм, из кирпича марки КОРПо 1НФ/100/2,0/50 на растворе М50 с прокладкой в горизонтальных швах арматуры 2ф6 АI через 5 рядов кладки. Для связи кирпичных перегородок со стенами предусмотрены выпуски арматуры 2ф6 АI длиной 500мм. Кирпичные перегородки крепятся к стенам и между собой по серии 2.230-1, в.5 Перегородки устанавливают на плиты перекрытия и защемляют чистым полом. В процессе возведения их не доводят до несущих конструкций перекрытий на 20-30 мм во избежание передачи на них нагрузки. Зазоры заполнить упругим материалом полиэтиленовые уплотняющие прокладки «Вилатерм-СМ» или «Вилатерм-ТМ».

Так же принимаются гипсовые пазогребневые перегородки системы "КНАУФ" толщиной 80мм (шифр М:25.55/2002) [8]. Соединение перегородок осуществляется за счет пазов и гребней на клею.

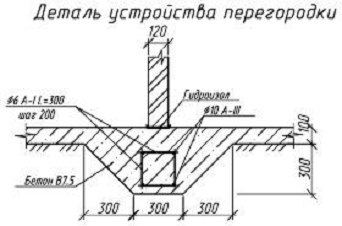

Рисунок 4- Деталь устройства перегородки

1.4.5 Перекрытия

В проектируемом здании приняты перекрытия над этажами из сборных железобетонных плит серии 1.141.1-в64 [9] и 1.141.1-в60[10] .

В проекте использовано 13 типов плит перекрытия, выбранные марки плит перекрытий представлены в таблице 1.2. Монтаж плит производится по выровненному слою цементного раствора М100 с тщательной заделкой швов между плитами раствором М100.

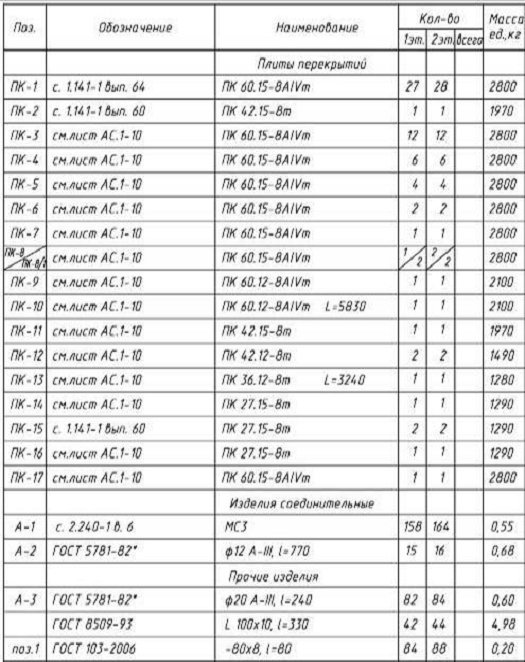

Таблица 1.2 - Спецификация элементов перекрытия

В качестве сборного перекрытия используются круглопустотные железобетонные плиты толщиной 220мм. Опираются плиты перекрытия по коротким сторонам, минимальная величина опирания 100 мм. Анкеровка плит перекрытий на наружных стенах и внутренних стенах (между собой) выполнена через один шов. Анкерные связи сварены при плотном зацеплении за монтажные петли с последующим отгибанием петель и изоляцией всех металлических элементов слоем цементного раствора М100 t=30мм. Необходимые отверстия в панелях для пропуска сетей инженерного оборудования просверлены по месту, не нарушая несущих ребер, с последующей заделкой их цементным раствором М100. При пропуске труб отопления и водопровода через перекрытия на каждой трубе предусматривается гильза из обрезков труб большего диаметра. Зазор между гильзой и конструкцией перекрытия заделывается жестким цементно-песчаным раствором на всю толщину перекрытия.

.4.6 Окна и витражы

Проемы для установки оконных и дверных блоков назначены в соответствии с объемно-планировочным решением здания и увязаны с размерами стандартных столярных блоков.

Окна принимаются раздельно-спаренной конструкции по индивидуальному заказу. Остекление тройное, поскольку в холодный период года в городе Грязовец средняя температура наружного воздуха составляет -32 ⁰С.

Окна выполнены на заказ из ПВХ профиля, они отличаются особой прочностью и долговечностью.

Вставляются оконные блоки в проем и крепятся ершами и антисептированными деревянными пробками размером 250х120х88мм по 4шт, заложенными в кладку. Крепление оконных блоков выполняется по ГОСТ 30971-2002 [11]. Зазор между кладкой и оконными блоками заполняется монтажной пеной. Со стороны улицы устраивают заведенный в паз коробки слив из оцинкованной стали. Со стороны помещения устраивается подоконная доска.

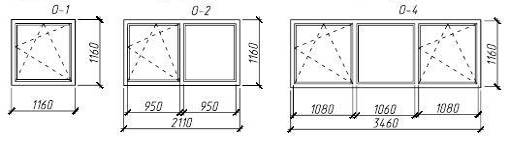

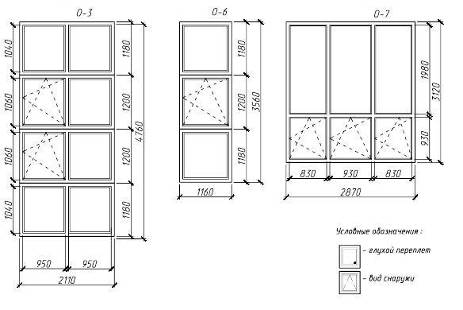

Индивидуальные оконные рамы имеют следующий вид:

Витражи принимаются с двухкамерным стеклопакетом 7 типоразмеров серии 4М1-8-4М1-8-4М1 по ГОСТ 21519-2003[12]. Установка стеклопакетов (стекол) в рамочные элементы изделий и уплотнение притворов производят при помощи эластичных полимерных уплотняющих прокладок, устанавливаемых в пазы профилей в натяг по всему периметру притвора.

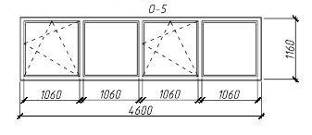

Рисунок 5- Оконные рамы

Зазоры в стыках прокладок не допускаются. Прилегание прокладок должно быть плотным, препятствующим проникновению воды. Соединение профилей осуществляется при помощи угловых и Т-образных металлических крепежных элементов (уголков) с использованием винтов, самонарезающих шурупов или путем опрессовки. Для повышения герметичности и прочности соединения заполняют клеями-герметиками, не вызывающими коррозии металлических деталей соединений.

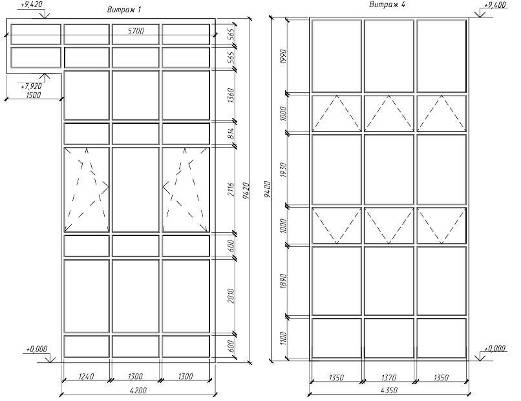

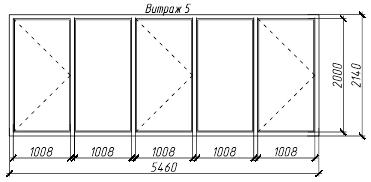

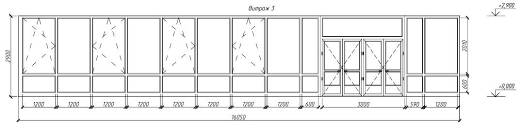

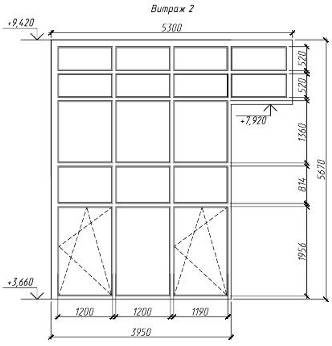

Витражи имеют следующий вид:

Рисунок 6- Витражи

Рисунок 7- Витражи

Рисунок 8- Витражи

.4.7 Двери

В проектируемом здании приняты индивидуальные двери из алюминиевых сплавов. Двери с обозначением Д-1, Д-11, Д-12, Д-13,13* выполнены с пределом огнестойкости, установлены с приспособлениями для самозакрывания, с уплотнением в притворах и с армированным стеклом. Дверные блоки с обозначением В-3, В-6, В-7 установлены с приспособлениями для самозакрывания с уплотнением в притворах; не имеют запоров, препятствующих их свободному открыванию изнутри. Двери с обозначением Д-11, Д-13,13* изготовлены с пределом огнестойкости Е160. Размеры дверных блоков перед изготовлением уточняются по фактическим размерам проемов. Двери приняты однопольные и двупольные. Также в зависимости от назначения помещения запроектированы остекленные и глухие двери.
