Материал: Форматы сигнальных сообщений MTP 3, маршрутизация по этикетке маршрутизации

• Необнаруженные ошибки (ошибки в битах, нарушение длины MSU, обнаружение ложных флагов из-за ошибки процедуры вставки нулей и т.д.) допускаются не более одной на 10¹⁰ переданных MSU;

• Потеря сообщений. Допускается не более одного потерянного сообщения на 10⁷ переданных;

• Сообщения вне последовательности (в частности, что возможно при нахождении MTP 2 в состоянии «Выход из строя процессора» и наличии в RTB на момент перехода ЗС в соответствующее состояние неподтвержденных MSU или переданных MSU, на которые принято отрицательное подтверждение.

Допускается не более одного на 10¹⁰ сообщений, доставленных к подсистемам пользователей вне последовательности приемопередачи, вследствии ошибок в MTP. Данное количество также учитывает повторные передачи сообщений.

Характеристики передачи

• Интенсивность долговременных битовых ошибок звена данных сигнализации допускается менее 10^-6 ;

• Интенсивность средних по длительности ошибок допускается менее чем 10^-4;

• Интенсивность случайных и пачечных ошибок, произошедших в ЗС, например, вследствие потери сигнала цикловой синхронизации или проскальзывании октета (что может иметь перманентный характер), что может иметь место в цифровом звене сигнализации. SUERM определяется тремя параметрами:

• Количество SU (T) принятых с ошибкой, что инициирует индикацию к MTP 3 на высокую интенсивность ошибочных SU. Для цифрового ЗС с пропускной способностью 64 Кбит/c данный паарметр равен 64 SU.

• Соотношение количества ошибочных SU к 256 SU.

• В режиме «подсчета октетов», счетчик увеличивается при каждом приеме N октетов (N=16) до приема SU успешно прошедшей проверку.

Примеры сообщений логической подсистемы управления сетью сигнализации

Сообщение «changeover»

Формат сообщения «сhangeover» следующий:

Формат сообщения «changeover»

Данное сообщение состоит из следующих полей:

• Этикетка (32 бита) (см. 15.2 Q.704);

• Заголовочный код H0 (4 бита) (см. 15.3 Q.704);

• Заголовочный код H1 (4 бита) (см. 15.4.3 Q.704);

• Прямой порядковый номер (FSN) последней принятой MSU;

• Бит заполнения кодируется «0».

Заголовочный код H1 включает в себя следующую кодировку сигнала:

Формат сообщения «changeback»

Формат сообщения «changeback» является следующим:

Формат сообщения «changeback»

Данное сообщение состоит из следующих полей:

• Этикетка (32 бита) (см. 15.2 Q.704);

• Заголовочный код H0 (4 бита) (см. 15.3 Q.704);

• Заголовочный код H1 (4 бита) (см. 15.5.3 Q.704);

• Код процедуры «changeback» (см. 15.5.4 Q.704);

Код заголовка H1 включает в себя следующие коды сигнала:

Код процедуры «changeback» включает в себя 8-и битовый код, распределяемый SP, который передает сообщение согласно критерию, описанному в разделе 5 Q.704.

Сообщение «Передача запрещена» («Transfer prohibited»)

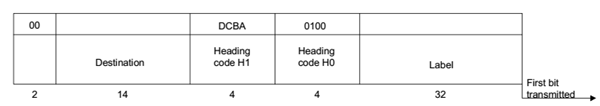

Формат сообщения «Передача запрещена» представлена на нижеследующем рисунке.

Формат сообщения «Передача запрещена»

Данное сообщение состоит из следующих полей:

• Этикетка (32 бита) (см. 15.2 Q.704);

• Заголовочный код H0 (4 бита) (см. 15.3 Q.704);

• Заголовочный код H1 (4 бита) (см. 15.7.3 Q.704);

• Назначение (14 бит) см. 15.7.4;

• Резервные биты (2 бита) код 00.

Код заголовка H1 включает один следующий код сигнала:

Поле «Назначение» включает в себя идентификацию пункта сигнализации, к которому относится сообщение.

Сообщение «Аварийный перевод трафика на резервное ЗС («Emergency changeover)»

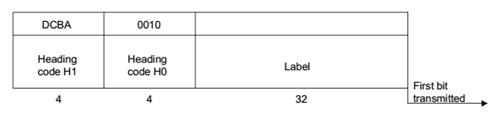

Формат сообщения «Аварийный перевод трафика на резервное ЗС («Emergency changeover)» представлен на нижеследующем рисунке.

Сообщение «Emergency changeover»

Данное сообщение состоит из следующих полей:

• Этикетка (32 бита) (см. 15.2 Q.704);

• Заголовочный код H0 (4 бита) (см. 15.3 Q.704);

• Заголовочный код H1 (4 бита) (см. 15.6.3 Q.704);

Код заголовка H1 включает в себя следующие сигналы:
