3.ТЕХНИЧЕСКАЯ ЧАСТЬ

3.1ИСПЫТАНИЕ И ОПРОБОВАНИЕ ПЛАСТОВ В ПРОЦЕССЕ БУРЕНИЯ СКВАЖИН

Внастоящее время в мировой практике испытания и опробование пластов в бурящихся скважинах наметились одни и те же направления развития техники и технологии проведения указанных работ. У нас в стране,

так же как и за рубежом, ведутся работы по созданию и применению следующих методов испытания и опробования пластов:

испытание продуктивных горизонтов при помощи испытателей пластов,

спускаемых в скважину на трубах (с опорой и без опоры на забой):

опробование пластов без подъема бурильного инструмента на поверхность;

опробование пластов при помощи опробователей, спускаемых в скважину на кабеле или металлическом тросе.

Испытание продуктивных горизонтов при помощи испытателей пластов, спускаемых в скважину на трубах, с опорой на забой

Данный вид испытания пластов требует прекращения бурения, подъема бурильного инструмента на поверхность, сборки и спуск в скважину специального забойного инструмента - испытателя пластов.

Инструмент в скважину спускают на пустых, либо частично заполненных бурильных трубах, поэтому имеется возможность отбора больших объемов жидкостей из пласта. Практически при испытании пластов указанными испытателями можно производить пробную эксплуатацию скважины.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

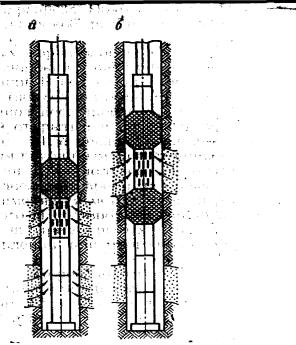

Рисунок 3.2.1 Схема испытания пластов с опорой на забой

Такая особенность технологии испытания пластов позволяет получать необходимую информацию о пласте и выявлять добывные перспективы данного геологического разреза. Поэтому этот вид испытаний пластов получил наиболее широкое распространение за рубежом и у нас в стране.

В процессе испытаний продуктивных горизонтов при помощи испытателей пластов, спускаемых в скважину на трубах, как правило выполняют два цикла испытаний. В первый цикл входят начальный открытый период испытания (период притока) и начальный закрытый период испытания

(период восстановления давления). Второй цикл, включает конечный открытый и конечный закрытый периоды испытания. Для получения более достоверной информации испытаний за последнее время на отечественных месторождениях и в США применяется метод многоциклового испытания, в

процессе которого выполняют до четырех циклов испытания (четыре открытых и четыре закрытых периода). При обычном испытании пластов с опорой инструмента на забой (рис3.2.1, а) в компоновке испытателя применяют один пакер и испытываемый объект изолируется им от вышерасположенного ствола скважины. Приток жидкости (газа) из пласта

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

происходит из всего вскрытого интервала через подпакерное пространство скважины. Поэтому при наличии нескольких прослоев с разной проницаемостью невозможно определить, из какого интервала получен приток пластовой жидкости.

При поинтервальном испытании пластов с опорой инструмента на забой

(рис.3.2.1, б) испытываемый объект изолируется от ствола скважины сверху и снизу при помощи двух пакеров. Приток жидкости (газа) из пласта происходит только из интервала скважины, изолированного пакерами, поэтому возможно испытание отдельных прослоев пласта. Однако такие испытания при помощи испытателей пластов с опорой на забой могут проводиться, если испытываемый пласт расположен на небольшой высоте от забоя скважины.

Указанный комплект узлов испытательного инструмента позволяет создавать необходимые режимы притока жидкости из пласта в инструмент и восстановления давления в процессе испытания пластов. Его применяют как в отечественной, так и в зарубежной практике испытания пластов в процессе бурения скважин.

Комплекты испытательных инструментов На отечественных месторождениях применяют комплекты

испытательных инструментов (КИИ) трех типоразмеров (КИИ2М-146,

КИИ2М-95 и КИИМ-65), разработанные СевКавНИПИнефтью, ВНИИНПГ и предназначающиеся для испытания пластов в скважинах диаметром 75-295 мм

(табл.3.2.1).

ТАБЛИЦА 3.2.1

Показатели

Тип инструмента















КИИ2М-146

КИИ2М-95

КИИМ-66









Наружный диаметр корпуса, мм

146

95

67









Диаметр пакеруещего элемента, мм

170-270

65-145

67-95









Максимальная длина узла, м

2.3

2.5

2.575









Длина полной компоновки, м

16,59

18,18

18.465









Максимальная масса узла, кг

200

110

50









Масса полного комплекта, кг

1200

910

325









СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Допустимый перепад давления на пакере, кгс/см2

350

350

350









Допустимая забойная температура, 0С

170

170

170

Допутимые осевые усилия, тс:















при сжатии

30

10

4,5









при растяжении

60

25

15









Диаметр скважины, мм

190-295

108-161

75-112









Для регистрации и записи давления в процессе испытания продуктивных горизонтов в отечественных конструкциях испытателей пластов применяют глубинные регистрирующие манометры, рассчитанные на предельные давления.

3.3 МНОГОЦИКЛОВОЙ ИСПЫТАТЕЛЬ ПЛАСТОВ ФИРМЫ "ДЖОНСТОН" ТИПА

МFЕ

Его отличительная особенность состоит в том, что кроме ограниченного числа открытых и закрытых периодов он позволяет осуществлять дистанционную регистрацию давления всего процесса испытания.

Многократное повторение открытых и закрытых периодов испытания, иначе говоря многоцикловость испытаний, осуществляется специальным устройством, состоящим из фигурного паза 1 и пальца 2. Фигурный паз 1-ной,

а палец 2 находится втулке, расположенной внутри кожуха. Шток с фигурным пазом 1 проходит через втулку с пальцем 2 и кожух. I-положение,

соответствующее спуску и подъему инструмента, а также переходу от закрытого периода к открытому; II - кратковременный открытый период испытания; III - переход от открытого к закрытому периоду испытаний; IV -

закрытый период испытаний.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

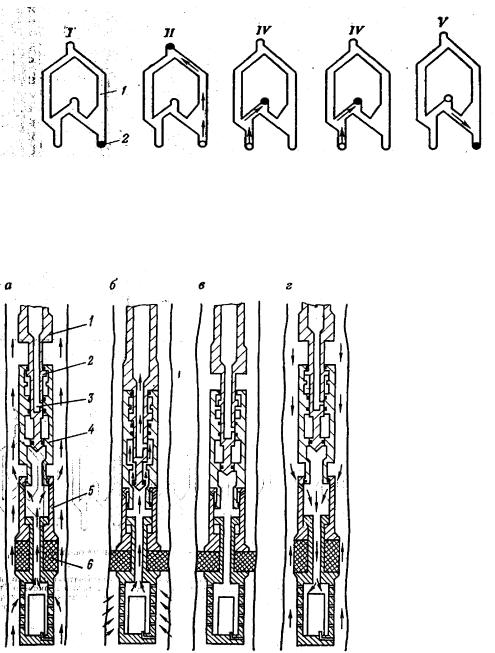

Рисунок 3.3.1 Схема расположения пальца штока испытателя пластов в фигурном пазе

Рисунок 3.3.2 Положения испытателя пластов МFE на забое скважины

После первоначального закрытого периода обычно следует второй открытый период, переход к которому также осуществляется кратковременной натяжкой бурильной колонны и последующим опусканием.

Фигурный паз с пальцем последовательно займут кратковременно положение

I, а затем II. Таким образом, совместное положение II фигурного паза 1 и

пальца 2 соответствует открытому периоду испытаний, положение IV -

закрытому периоду испытаний, положение III - промежуточному - для
