Цепи постоянного тока рассчитываются в режиме DC Analysis. На рис. Б.8 показан пример моделирования выходных вольтамперных характеристик биполярного транзистора.
Рис. П2.8

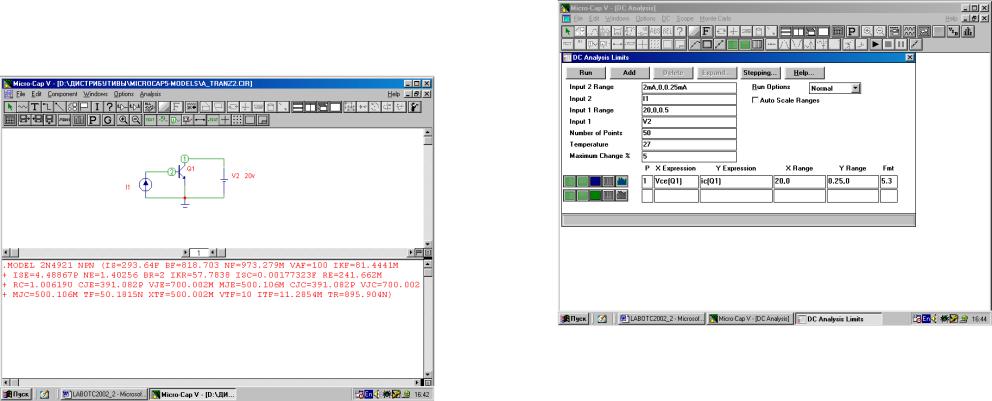

После выбора DC Analysis появляется окно, показанное на рис. Б.9, в котором необходимо задать первый управляемый источник Input 1 (v(2)) и диапазон его изменения Input 1 Range (максимальное, минимальное значения, шаг изменения). Для переменных использованы специальные обозначения для напряжения коллектор-эмиттер Vce(Q1) и Ic(Q1) транзистора Q1.
86
Рис. П2.9

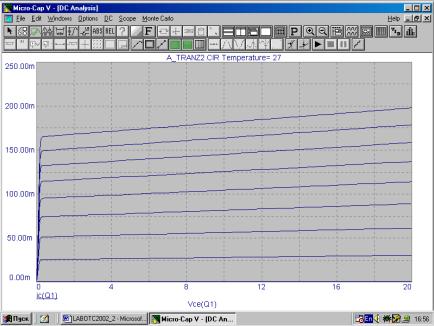

На рис. Б.10 показаны результаты моделирования выходных вольтамперных характеристик.
Расчет постоянных напряжений в узлах цепи проводится и в режиме Transient Analysis, результаты выдаются рядом с обозначением узлов цепи при нажатии кнопки, расположенной справа от
.
Режим Probe
Моделирование во всех рассмотренных режимах предполагает предварительное указание формируемых токов и напряжений. В меню Analysis имеется режим Probe, в котором можно выбирать моделируемые сигналы щелчком левой кнопки мыши по изображению элемента на схеме. Результа-
87
ты тут же выдаются в окне, расположенном рядом с окном, в котором отображается цепь.
Рис. П2.10.
Сообщение об ошибке
Если при запуске программы моделирования возникает сообщение об ошибке доступа к файлу библиотеки Nom.lib, необходимо войти в меню File / Open, открыть в каталоге, в который установлен пакет MicroCAP, папку Data и, не выбирая файлов, закрыть окно «Открытие файла» кнопкой «Отмена».
ЗАКЛЮЧЕНИЕ
Учебное пособие объединяет экспериментальные исследования электронных цепей в рамках лабораторного практикума и моделирование тех же устройств с использованием современных средств вычислительной техники.
Описаны основные измерительные приборы и правила их использования при выполнении лабораторных исследований. Изложены требования по оформлению отчетов по результатам исследований.
Приведены задания по десяти лабораторным работам и соответствующие им задания по моделированию электронных цепей с помощью пакета программ MicroCAP V.
Дается краткое описание возможностей и правил использования системы схемотехнического моделирования MicroCAP V в режимах временного и спектрального анализа сигналов, формирования частотных характеристик цепей и расчета режимов работы цепей по постоянному току.
