3. Лабораторные задания и методические указания по их выполнению

3.1. Задание

1)Изучить теоретическую часть работы. Ознакомиться с различными типами реостатов (линейных и функциональных).

2) Снять статические характеристики и построить графики R = () для соответствующих реостатов.

3)Проанализировать статические характеристики нелинейных реостатов по диапазонам измерения, виду функциональной зависимости и чувствительности на различных участках характеристики.

4) Снять статическую характеристику потенциометра.

5)Сделать заключение по выполненной лабораторной работе.

3.2. Описание лабораторной установки

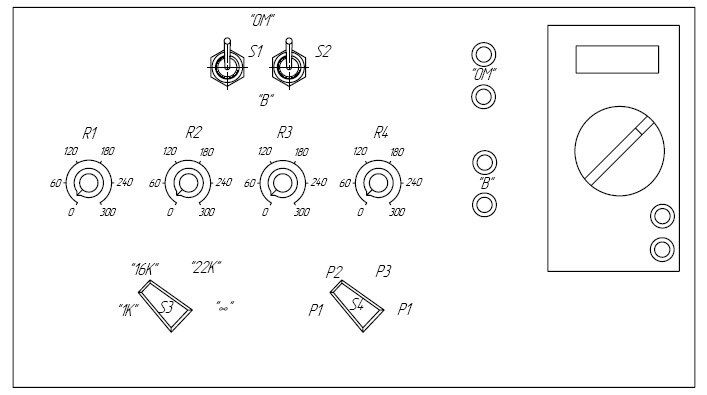

Вид лицевой панели лабораторной установки приведен на рис. 7.

Рис. 7. Схема лицевой панели лабораторной установки

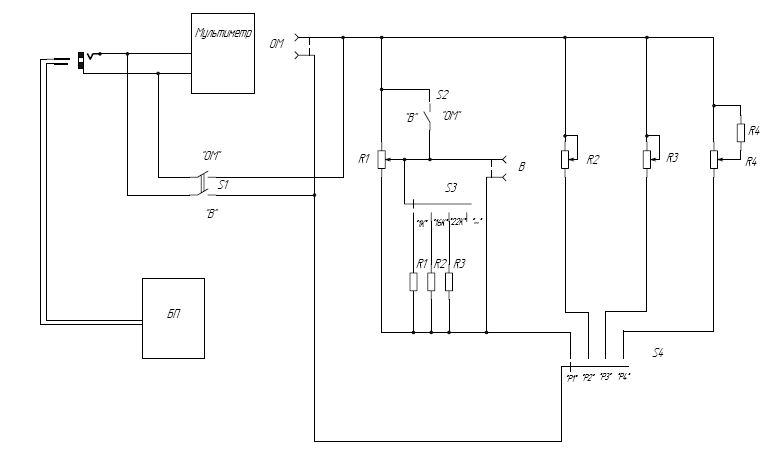

Принципиальная электрическая схема установки представлена на рис. 8.

Рис. 8. Электрическая схема лабораторной установки

На панели лабораторной установки смонтированы: один линейный (R1) и три функциональных (R1, R2, R3) реостата.

Угловые положения щеток реостатов определяются по шкалам, нанесенным на панель установки.

Включение требуемого реостата осуществляется с помощью переключателя S4.

В качестве измерительного устройства используется мультиметр. Для его подключения в схему используются клеммы.

Переключатель S3 необходим для нагрузки реостата R1, работающего потенциометром.

3.3. Методика проведения эксперимента

Определение статической характеристики

1. Включить установку в сеть

2. Тумблеры S1 и S2 перевести в верхнее положение «Ом».

3. Подключить щупы мультиметра к клеммам «Ом».

4. Установить переключатель S4 в положение P1, а переключатель S3 в положение «».

5. Установить движок со щеткой реостата R1 в крайнее левое положение («0») и записать значение угла  по шкале реостата в таблицу.

Результаты эксперимента

6. Установить на мультиметре режим измерения сопротивлений и изменяя диапазон добиться появления показаний. Записать величину сопротивления по мультиметру в таблицу.

7. Установить движок щетки реостата в положение = 60… 300 через 30. Провести измерения по методике п.. 6.

8. Установить переключатель S4 в положение P2, P3, P4 поочередно. Провести измерения по методике п.п. 5,6,7.

9. Построить зависимости R = () - статическую характеристику реостатов.

10. Проанализировать полученную характеристику, установить диапазон работы по входному (углу) и выходному (напряжению)

Определение статической характеристики нагруженного потенциометрического преобразователя

1. Включить установку в сеть

2. Тумблеры S1 и S2 перевести в нижнее положение «В».

3. Подключить щупы мультиметра к клеммам «В».

4. Установить переключатель S4 в положение P1, а переключатель S3 в положение «».

5. Установить движок со щеткой реостата R1 в крайнее левое положение («0») и записать значение угла  по шкале реостата в таблицу 2

6. Установить на мультиметре режим измерения постоянных напряжений и изменяя диапазон добиться появления показаний. Записать величину напряжения по мультиметру в таблицу.

7. Установить движок щетки реостата в положение = 60… 300 через 30. Провести измерения по методике п.. 6.

8. Установить переключатель S3 в положение 0,5К, 1К, 1,5К поочередно. Провести измерения по методике п.п. 5,6,7.

9. Построить зависимости U = () - статическую характеристику потенциометра.

10. Сравнить характеристики при различных нагрузках, сделать выводы.

Составить отчет по работе, в содержании которого привести:

1. теоретическую часть;

2. конструкцию потенциометрических преобразователей;

3. таблицы результатов эксперимента;

4. построенные статические характеристики.

3.4. Контрольные вопросы.

1. Каковы достоинства и недостатки потенциометрических преобразователей?

3. Каковы области применения потенциометрических преобразователей?

4. Дайте оценку погрешностей, вносимых при использовании потенциометрических преобразователей.

6. Каким образом можно получить требуемую функциональную зависимость потенциометрического преобразователя.

Библиографический список

1. Шишмарев, В.Ю. Физические основы получения информации: учеб. пособие для студ. высш. проф. образования [Текст ] / В.Ю. Шишмарев. -М.: Издательский центр «Академия», 2010. -448 с.

2. Дресвянников, А.Ф. Физические основы измерений [Текст ] / А.Ф.Дресвянников, Е.В. Петрова, Е.А. Ермолаева. -М.: ЛЕНАНД, 2011. -296 с.
