Анализ результатов экспериментального исследования влияния формы контактных
площадок в мезапланарных структурах на основе высокоомного GaAs
В ходе проведения эксперимента были получены следующие вольт-амперные характеристики для мезапланарных структур с различной формой контактных площадок.

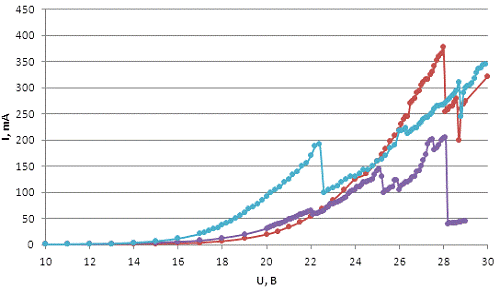

ВАХ плоскопараллельных контактов

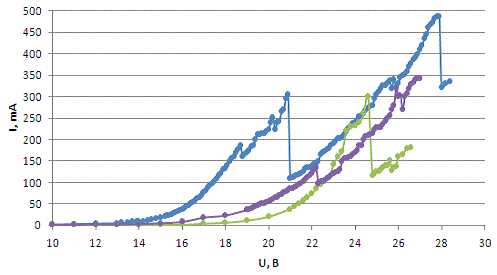

ВАХ плоско - заостренных контактов
ВАХ встречно - заостренных контактов
ВАХ вогнуто - заостренных контактов
По представленным ВАХ можно сделать вывод о том что, воспроизводимость результатов в большей степени удовлетворительна. Отличие ВАХ одних и тех же форм контактных площадок различных структур может быть связан как с несовершенством технологии, так и с наличием чужеродных разрязнителей на поверхности структур. Стоит отметить, что по величине падающего участка ВАХ можно судить о величине возникающих колебаний тока. Наибольший пиковый ток был зарегистрирован на вогнуто - заостренных формах контактных площадок. Также из ВАХ можно выделить интервалы пороговых напряжений. Образование интервалов также может быть связанно с несовершенством технологии, а также с разогревом образца.
Результаты полученных значений пороговых
напряжений для разных форм контактных площадок представлены в виде функций
распределения по частоте детектирования того или иного порога [Приложение,
Таблицы 2-5].
Как видно из полученных функций распределения, наибольшей устойчивостью порогового напряжения и, одновременно, наименьшим его величиной, обладает плоско - параллельная форма контактной площадки. Наличие высоких пороговых напряжений может быть связанно с различными дефектами на поверхности структуры.
Вогнуто - заостренная форма также обладает удовлетворительной устойчивостью порогового напряжения, в сравнении с оставшимися двумя формами, которые имеют очень размытый характер распределения.
Ввиду построенных экспериментальных распределений можно сделать однозначный вывод, что форма контактных площадок в значительной степени влияет на значение порогового напряжения.
Результаты полученных значений амплитуды сигнала
для разных форм контактных площадок представлены в виде функций распределения
по частоте детектирования того или иного значения амплитуды[Приложение, Таблицы
6-9].
Анализ функции распределения по амплитуде в зависимости от формы контактных площадок показал, что плоско - параллельная форма контактных площадок обладает хорошей степенью устойчивости токовых колебаний по амплитуде, однако это косвенно говорит о том, что на этой форме контактных площадок число генераций является небольшим ~2 [Приложение, Таблица 14]. Плоско - заостренная и вогнуто - заостренная формы контактных площадок имеют самое устойчивое распределение по амплитуде, они же имеют наибольшее число устойчивых генераций тока [Приложение, Таблица 14] и охватывают большой интервал значений амплитуды.
Встречно - заостренная форма колебаний имеет очень размытое распределение по амплитуде, а также обладает малым количеством устойчивых генераций тока [Приложение, Таблица 14].
Из всего вышесказанного, следует вывод о том, что форма контактных площадок в значительной степени влияет и на амплитуду возникающих токовых колебаний. Наиболее пригодными к применению по итогам анализа являются формы плоско - заостренная и вогнуто - заостренная.
Результаты полученных значений частоты токовых
колебаний для разных форм контактных площадок представлены в виде функций
распределения [Приложение, Таблицы 2-5].
Из всех представленных распределений стоит отметить то, что плоско - заостренная форма имеет очень большую устойчивость по частоте, а также обладает ее наибольшим значением. Из этого следует вывод, что используемая технология вполне пригодна для изготовления контактов этого типа и может обеспечить хорошую воспроизводимость результатов. Однако, формы встречно - заостренная и вогнуто - заостренная обладают большим интервалом частот, но менее устойчивыми колебаниями тока.
Следует отметить также и весьма удовлетворительное распределение по частоте плоско - параллельной формы, но оно обладает меньшим значение частоты, в сравнении с плоско - заостренной формой.
Очевидно, что наиболее пригодными, в случае получения наибольшей выделенной частоты колебаний тока, является плоско - заостренная форма.
Для представления влияния формы контактных площадок на форму возникающих колебаний рассмотрим следующие осциллограммы.
Плоско - параллельная форма контактных площадок:

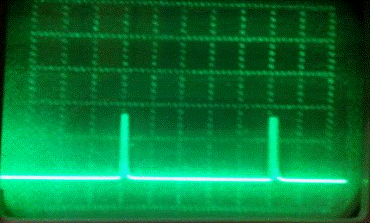

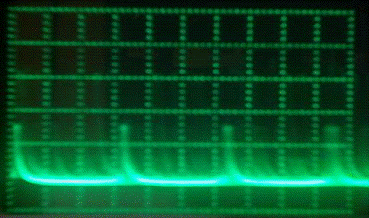

Осциллограмма 1.

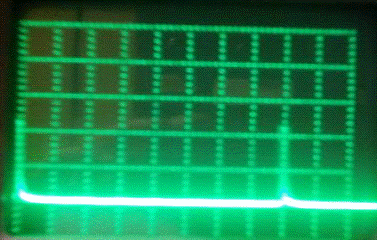

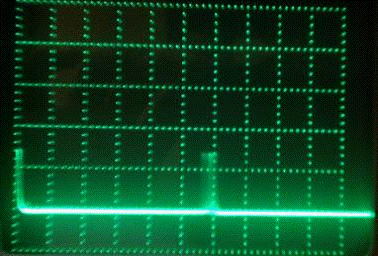

Осциллограмма 2.
Плоско - заостренная форма контактных площадок:

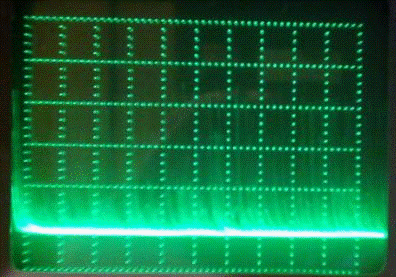

Осциллограмма 3.

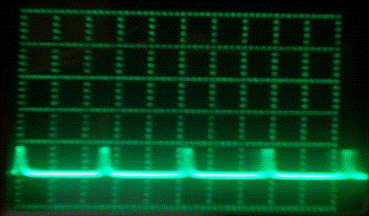

Осциллограмма 4.
Встречно - заостренная форма контактных
площадок:

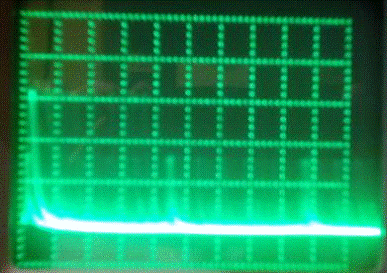

Осциллограмма 5.

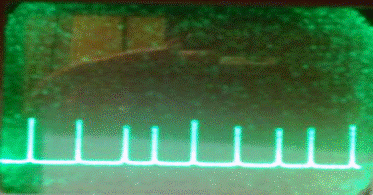

Осциллограмма 6.
Вогнуто - заостренная форма контактных площадок:
Осциллограмма 7.
Осциллограмма 8.
Из представленных осциллограмм 1-8, можно
сделать вывод о том, что форма контактных площадок не оказывает влияния на
форму возникающих колебаний тока. Они представляют собой пикообразные колебания
с резким подъемом и резким, но сглаженным спуском.
Заключение
Анализ полученных данных позволил установить степень влияния формы контактных площадок на параметры токовых колебаний и форму колебаний тока в мезапланарных структурах на основе высокоомного GaAs.
1) Основным выводом квалификационной работы является то, что форма контактных площадок в значительной степени влияет на параметры возникающих колебаний тока. Различные формы контактных площадок, указывают на то или иное достоинство генерируемых колебаний. по результатам общего анализа наибольший интерес представляют 2 формы контактных площадок, а именно, плоско - заостренная и вогнуто - заостренная. Результатом этого может быть более упорядоченное распределения поля на этих формах.
2) Было
выяснено, что форма контактных площадок не влияет на форму генерируемых
колебаний. Анализ работ [4-6] показал, что возможным фактором влияющим на форму
колебаний токовых осцилляций, может является сама активная среда. Также это
может быть связанно с тем что все процессы рекомбинации заряда происходят не
между контактами, а под одним из них.
