2.2. Измерение уровня жидкостей

2.2.1. Разновидности измерительных устройств уровня жидкостей

Устройства для измерения уровня жидкостей можно подразделить на следующие разновидности:

а) механические, использующие для измерения уровня поплавок или другое тело, находящееся на

поверхности жидкости; б) гидростатические, использующие для измерения

уровня сообщающиеся сосуды со средами одинаковой или различной плотности по сравнению с измеряемой средой;

в) манометрические, построенные на принципе измерения разности гидростатических давлений в измеряемой и в сравнительной (эталонной) емкости с помощью дифференциальных манометров;

г) пневмометричсские, построенные на принципе измерения давления воздуха (или иных газов), вдуваемого под слой жидкости;

д) радиоизотопные, построенные на принципах использования интенсивности потока ядерных излучений, зависящих от уровня жидкости;

е) емкостные, использующие для измерения уровня электрические емкости, величина которых зависит от уровня жидкости.

10

2.2.2. Механические уровнемеры

Чувствительным элементом простейшего механического измерителя уровня является поплавок П, плавающий на поверхности жидкости (рис. 4). Поплавок уравновешивается грузом Г. Груз связан с поплавком гибким тросом Тр. Положение груза относительно шкалы III определяет уровень жидкости. Пределы измерения устанавливаются в соответствии с принятыми значениями уровней: верхнего ВУ и нижнего НУ.

Поплавковые измерители применяют и в сосудах под давлением. Однако необходимость устройства в этих случаях сальникового или иного сложного вывода сигнала перемещения поплавка наружу приводит к значительному увеличению зоны нечувствительности измерителя.

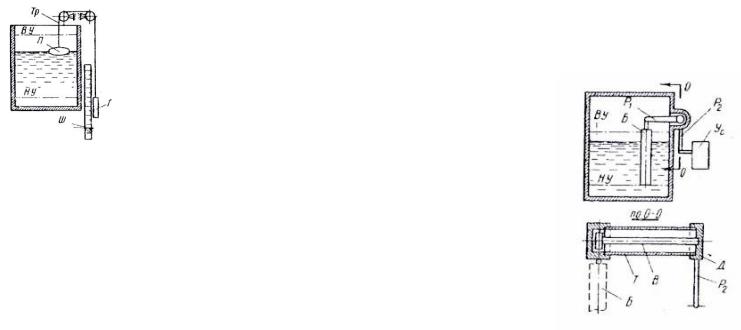

Рис. 4. Измерение уровня жидкости с помощью поплавка

Для уравновешивания поплавка применяют иногда вместо грузов пружинные устройства, создающие постоянный момент. Уровнемеры такого типа широко используют для измерения уровня в пределах до 20 м и в резервуарах с нефтепродуктами.

Основной эксплуатационный недостаток поплавков возможность коррозии и протравление тонких стенок поплавка, приводящих к его потоплению. Это ограничивает область применения поплавковых измерителей уровня.

11

Значительно более надежны тонущие поплавки – массивные буйки Б (рис. 5). При измерении уровня жидкости изменяется по закону Архимеда действующая на конец рычага P1 масса буйка и соответственно момент на рычаг. Если измеритель установлен в сосуде под давлением, то обычно применяют бессальниковый вывод с помощью тонкостенной трубки Т, работающей на скручивание. Изменяющийся при колебаниях уровня момент от буйка Б передается через вал В, закрепленный в донышке Д, на трубку Т и уравновешивается моментом ее скручивания. Изменение угла скручивания трубки, пропорциональное величине уровня, очень невелико. Поэтому обычно используют усилители Ус, чаще пневматические, соединяемые с донышком Д рычагом Р2.

Длина буйка Б определяется в зависимости от установленных значений уровней: верхнего ВУ и нижнего НУ. Буйковые измерители уровня используют чаще всего как устройства информации в системах автоматического регулирования, защиты и сигнализации.

Рис. 5. Измерение уровня жидкости с помощью тонущего поплавка-буйка

12

Поплавковые и буйковые измерители уровня изготовляют различных конструктивных форм. Диапазон измерения уровня выбирается из ряда: от 0 до 0,25; 0,4: 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 и 20 м. Класс точности может быть 0,6; 1; 1,6 и 2,5. Для учетно-расчетных операций уровнемеры изготовляют с основными погрешностями от ±1 до 10 мм

(ГОСТ 11846—66 и ГОСТ 13702—68).

2.2.3. Гидростатические уровнемеры

Простейшим гидростатическим измерителем уровня жидкости служит водомерная стеклянная трубка, применяемая как в сосудах под атмосферным давлением, так и под большим давлением или вакуумом (рис. 6).

а) б)

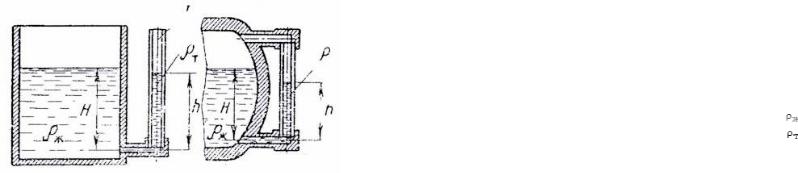

Рис. 6. Измерение уровня жидкости с помощью водомерного стекла: а) открытый сосуд; б) паровой котел

Несмотря на простоту идеи водомерных трубок, еще сто с небольшим лет назад приходилось вести пропаганду за применение их на паровых котлах. В 1850 г. писалось: «...водомерная стеклянная трубка есть инструмент бесценный, без которого ни один паровой котел употребляем быть не должен... Мы усердно советуем всякому хозяину ее употребление...».

13

Уровни в сосуде и в трубке могут быть неодинаковы, если плотности жидкости ρж в сосуде и в трубке ρ, будут различны. Это может произойти за счет различных температур

всосуде и в трубке. У открытого сосуда (рис. 6, а) температура

втрубке будет близка к температуре воздуха, независимо от температуры в сосуде. То же будет наблюдаться и в сосуде под давлением с некипящей жидкостью. В сосуде с кипящей жидкостью, в частности в паровом котле (рис. 6, б), пар будет конденсироваться в верхней части трубки, и в ней будет происходить процесс медленной циркуляции. В результате температура жидкости вверху трубки будет близка к температуре пара и плотность ее близка к ρж, а внизу— будет приближаться к температуре воздуха.

Гидростатические давления, н/м2, в сосуде и в трубке равны друг другу (рис. 6):

где g = 9,81 м/сек2, откуда

Расхождение уровней может быть значительным. Например, для парового котла при давлении 100 кгс/см2 плотность ρж ≈ 694 кг/м3. Если принять среднюю температуру в трубке 100°С, то ρт ≈ 963 кг/м3. Отсюда по (2.2) уровень h = 0.72Н. Нa практике для получения точного значения уровня предварительно продувают трубку, заполняя ее жидкостью из котла. Тогда, в первый момент, ρж ≈ ρт и погрешность показаний будет близка к нулю.

В современных парогенераторах использовать простые водомерные трубки неудобно. Измерители уровня необходимо перенести вниз на пост управления или, как минимум, на отметку поста управления.

14

2.2.4. Манометрические уровнемеры

Для измерения уровня жидкостей можно использовать дифференциальные манометры промышленных типов (поплавковые, мембранные, сильфонные), отградуировав их в единицах уровня – сантиметрах. В этих случаях можно осуществить телеметрическую передачу показаний на большие расстояния.

Принципиальная схема их установки получается аналогичной схеме, изображенной на рис.7, как для сосудов под атмосферным давлением, так и под большим давлением или вакуумом. Дифференциальный манометр показывает разность гидростатических давлений измеряемого и уравнительного (с постоянным уровнем) сосудов.

При измерении уровня в открытых сосудах можно не применять уравнительных сосудов, а просто измерять уровень по показаниям простого, не дифференциального манометра. Однако в таком случае необходимо строго учитывать высоту гидростатического столба в соединительных линиях (размер Н) и вводить в каждом случае свои значения поправок. Применение – уравнительных сосудов делает измерения независящими от высоты Н.

Уравнительные сосуды для уровнемеров изготовляют по стандартам.

Гидростатические давления в измеряемом и уравнительном сосудах будут равны друг другу, если:

а) уровни в них одинаковы; б) температура жидкости в измеряемом сосуде

равна температуре окружающей среды; в) соединительные линии заполнены той же

жидкостью, что и в измеряемом сосуде.

Если температура t жидкости в измеряемом сосуде не будет равна температуре окружающей среды, то при прочих

равных условиях возникает разность гидростатических давлений, н/м2

15

где H0 – диапазон измерения уровня, м;

– соответственно плотность жидкости в соединительных линиях и в измерительном сосуде, кг/м3.

Очевидно, что в таких случаях при всех значениях уровня дифманометр будет иметь систематическую погрешность, равную . При изменении температуры жидкости соответственно изменится и величина . Особенно заметно проявляется эта погрешность при измерениях уровня в барабанах паровых котлов при относительно высоких температурах в барабане.

При измерениях уровня воды в барабанах паровых котлов для снижения погрешности , применяют двухкамерные уравнительные сосуды (рис. 7). В верхней половине сосуда вода непрерывно подогревается паром из котла, заполняющего узкую трубку и температура воды практически совпадает с температурой в барабане. Конденсация пара в узкой трубке приводит к медленной циркуляции в ней конденсата. В нижней половине уравнительного сосуда прогрев воды за счет тепла конденсата пара в узкой трубке происходит менее интенсивно.

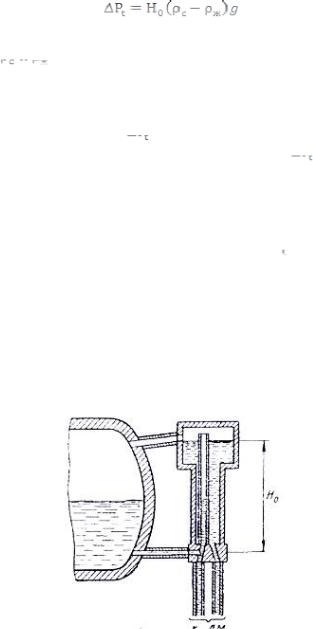

Рис. 7. Схема двухкамерного уравнительного сосуда

16

Температура воды в нижней половине уравнительного сосуда устанавливается немного ниже, чем в верхней. Однако при хорошей внешней тепловой изоляции сосуда погрешность получается близкой к нулю.

Иногда в двухкамерных сосудах применяют иное расположение уравнительного сосуда – внутри сосуда переменного уровня. В этом случае нижняя половина уравнительного сосуда прогревается лучше, чем у сосуда: изображенного на рисунке 7, и погрешность получается еще меньше.

Поплавковые дифманометры, используемые как уровнемеры, в разновидностях в соответствии с ГОСТ 12007 – 66, выпускаются для диапазона измерения Н0 от 63 до 1000 см.

Мембранные дифманометры по ГОСТ 12005 – 66 выпускаются для измерения уровня в более широком диапазоне Н0 от 25 до 6300 см.

Сильфонные дифманометры с отсчетными устройствами ( без телеметрической передачи показаний) выпускаются для диапазона измерения уровня Н0 от 63 до 1600 см, а без отсчетных устройств (с телеметрической системой передачи показаний) для Н0 от 25 до 6300 см.

2.2.5. Пневмометрические уровнемеры

При пневмометрических измерениях уровня жидкостей используют идею гидравлического затвора, устанавливающего предельное давление в пневматической системе.

Для измерения уровня (рис. 8) используют воздух или инертные газы под давлением

где - давлением над жидкостью в измеряемом сосуде;

Н – высота уровня жидкости;

- плотность измеряемой жидкости.

17

Воздух продувают сквозь слой жидкости. Количество продуваемого воздуха ограничивают диафрагмой D или иным способом так, чтобы скорость движения его в трубопроводе была минимально возможной. Это приближает к нулю потери на трение в трубопроводе после диафрагмы D.

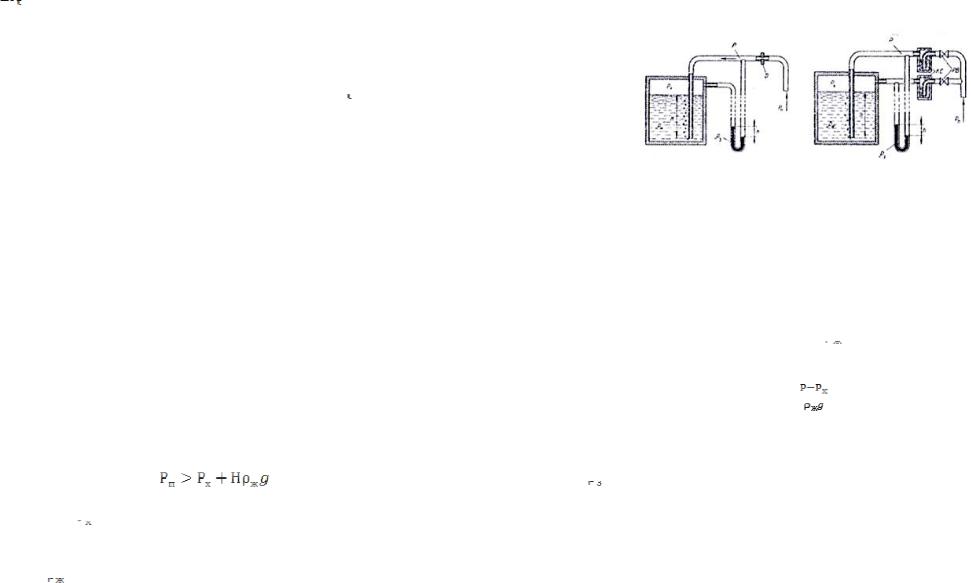

Рис. 8. Схема пневмометрического измерения уровня: а) неагрессивной жидкости под давлением; б) агрессивной жидкости под давлением

Уровень жидкости определяется по установившемуся давлению (P- Px) в системе:

P − Px = Hg,

откуда

Давление (Р – Рх) определяется по высоте h столба жидкостного манометра с замыкающей жидкостью плотностью или любым иным способом.

В простейших уровнемерах давления Pп создают ручным поршневым насосом, определяя уровень по величине максимального отклонения давления (Р – Рх). Возможен и непрерывный подвод воздуха (или газа) от любого источника сжатого воздуха (или газа).
