Документ: К53-65_АЖЯР.673546.004ТУ, страницы 1-5

Оксидно-полупроводниковый танталовый конденсатор

К53-65

АЖЯР.673546.004 ТУ Предназначены для работы в цепях постоянного,

пульсирующего тока и в импульсном режиме. Изготавливаются в климатическом исполнении В. Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 6У с дополнениями и уточнениями в АЖЯР.673546.004 ТУ.

Основные технические данные

	Номинальное напряжение, В	4…50
	Номинальная ёмкость, мкФ	0.1…470
	Допускаемое отклонение ёмкости (20 °C, 50 Гц), %	±10; ±20
	Повышенная температура среды Tокр, максимальное	+125
	значение при эксплуатации, °С	+125
	значение при эксплуатации, °С
	Пониженная температура среды Tокр, минимальное	-60
	значение при эксплуатации, °С	-60
	значение при эксплуатации, °С

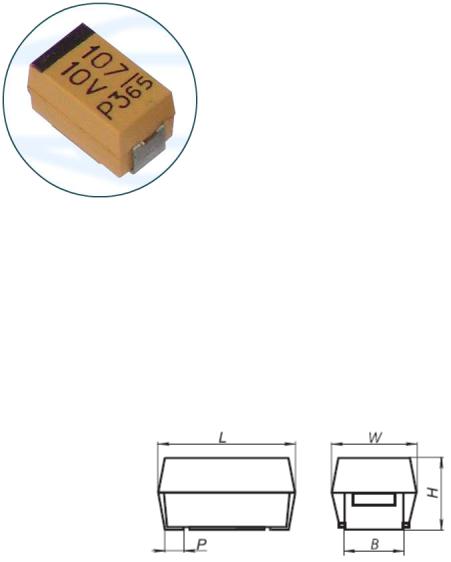

Габаритные размеры и масса конденсаторов

Код корпуса	L, мм	W, мм	H, мм	P, мм	B, мм	Масса, г,
Код корпуса	L, мм	W, мм	H, мм	P, мм	B, мм	не более
						не более
A	3.2±0.2	1.6±0.2	1.6±0.2	0.8±0.3	1.2±0.1	0.05
B	3.5±0.2	2.8±0.2	1.9±0.2	0.8±0.3	2.2±0.1	0.06
C	6.0±0.3	3.2±0.3	2.5±0.3	1.3±0.3	2.2±0.1	0.3
D	7.3±0.3	4.3±0.3	2.9±0.3	1.3±0.3	2.4±0.1	0.5
E	7.3±0.3	4.3±0.3	4.1±0.3	1.3±0.3	2.4±0.1	0.6

Маркировка для Маркировка для конденсаторов габарита "B" конденсаторов габаритов

"С","D","E"

1 - Положительный вывод

2 - Номинальная ёмкость, пФ

3 - Код множителя ёмкости

4 - Код изделия (допускается отсутствие полосы)

5 - Номинальное напряжение,

В

6 - Код даты изготовления

На конденсаторах габарита А маркируется только обозначение полярности

		Обозначение кодов маркировки
			Код	Год
Код	Множитель				Код	Месяц	Код	Месяц
множителя			D	2013

ёмкости	ёмкости				1	Январь	7	Июль
			E	2014
					2	Февраль	8	Август
4	10	4
			F	2015
					3	Март	9	Сентябрь
5	10	5
			H	2016
					4	Апрель	O	Октябрь
6	10	6
			I	2017
					5	Май	N	Ноябрь
7	10	7
			K	2018
					6	Июнь	D	Декабрь
8	10	8
			L	2019

Коды корпуса конденсаторов

Cном, мкФ					Uном, В
Cном, мкФ	4	6.3	10	16		20	25	32	40	50
	4	6.3	10	16		20	25	32	40	50
0.1										A
0.15										A
0.22									A	B
0.33								A	B	B
0.47							A	B	B	C
0.68						A	A	B	B	C
1				A		A	B	B	C	C
1.5			A	A		A	B	C	C	D
2.2		A	A	A		A,B	C	C	C	D
3.3	A	A	A,B	A,B		B	C	C	D	D
4.7	A	B	B	B		B	C	D	E	E
6.8	A,B	B	B	B,C		C	C,D	D	E	E
10	B	C	B,C	C		C	D	D
15	B	C	C	C		C,D	D	E
22	B,C	C	C	D		D	E	E
33	C	C	C,D	D		D	E
47	C	D	D	D		E
68	C	D	D	E		E
100	C	D	D,E	E		E
150	D	D,E	D,E	E
220	D,E	E	E
330	D,E	E
470	E	E

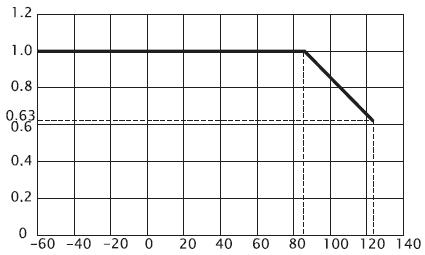

Зависимость отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

UT

Uном

T, °C

Надёжность конденсаторов

							Наработка	Интенсивность
							Наработка		отказов
	Безотказность						tλ,ч,		отказов
	Безотказность						tλ,ч,	конденсаторов, λ, 1/ч,
							не менее	конденсаторов, λ, 1/ч,
							не менее		не более
									не более
Предельно-допустимый режим
	(0.63Uном, Tокр=125°С)					30 000			5x10-7
Предельно-допустимый режим						30 000			5x10-7
Предельно-допустимый режим
	(Uном, Tокр=85°С)
	Облегченный режим					200 000			5x10-8
	(0.2-0.6Uном, Tокр=55°С)
	Сохраняемость
Гамма-процентный срок сохраняемости								25
конденсаторов Tcy при y=97%, лет, не								25
конденсаторов Tcy при y=97%, лет, не
		менее
Значения электрических параметров конденсаторов при поставке
			tg δ, %,		Iут, мкА, 20				Z, Ом, 20 °C,
Uном,	Cном, мкФ		20 °C,		Iут, мкА, 20		Rэкв, Ом, 20 °C,		Z, Ом, 20 °C,
Uном,	Cном, мкФ		100 Гц,		°C, после 60		Rэкв, Ом, 20 °C,		100кГц, не
В			не	сек., не более			100кГц, не более		более
			более
	3.3						•		•
	4.7				0.5		•		•
	6.8				0.5		•		•
	6.8						•		•
	10		8				3.9		4.0
	15		8		0.6		3.43		3.5
	15				0.6		3.43		3.5
	22				0.9		2.9(B); 2.45(C)		3(B); 2.5(C)
4	33				1.3		2.15		2.2
4	47				1.9		1.96		2.0
	47				1.9		1.96		2.0
	68				2.7		1.56		1.6
	100		10		4.0		1.27		1.3
	150		10		6.0
	150				6.0
	220				8.8		0.88		0.9
	330		12		13.2		0.88		0.9
	330				13.2
	470				18.8
	470				18.8

		tg δ, %,	Iут, мкА, 20		Z, Ом, 20 °C,
Uном,	Cном, мкФ	20 °C,	Iут, мкА, 20	Rэкв, Ом, 20 °C,	Z, Ом, 20 °C,
Uном,	Cном, мкФ	100 Гц,	°C, после 60	Rэкв, Ом, 20 °C,	100кГц, не
В		не	сек., не более	100кГц, не более	более
		более
	2.2			•	•
	3.3		0.5	•	•
	4.7		0.5	•	5.5
	4.7			•	5.5
	6.8	8		4.4	4.5
	10	8	0.6	2.94	3.0
	10		0.6	2.94
	15		0.9	2.94
	15		0.9	2.94
	22		1.4	2.15	2.2
6.3	33		2.0	1.76	1.8
	47		2.9	1.07	1.1
	68	10	4.1
	100	10	6.0
	100		6.0
	150		9.0	0.88	0.9
	220		13.2		0.9
	220		13.2
	330	12	19.8
	470		28.2	0.78
	1.5			•	•
	2.2		0.5	•	•
	3.3		0.5	5.4	5.5
	3.3			5.4	5.5
	4.7	8		4.4	4.5
	6.8	8	0.7	3.43	3.5
	6.8		0.7	3.43	3.5
	10		1.0	2.45	2.5
10	15		1.5	2.45	2.5
	15		1.5
	22		2.2	0.98	1.0
	22		2.2	0.98	1.0
	33		3.3	1.56(C); 1.07(D)	1.6(C); 1.1(D)
	47	10	4.7
	68	10	6.8
	68		6.8
	100		10.0	0.88	0.9
	150	12	15.0
	220	12	22.0
	220		22.0
	1			•	•
	1.5		0.5	•	•
	2.2		0.5	5.4	5.5
	2.2			5.4	5.5
	3.3	8		4.9	5.0
	4.7	8	0.8	3.92	4.0
	4.7		0.8	3.92	4.0
	6.8		1.1	2.45	2.5
16	10		1.6	2.45	2.5
	10		1.6		2.5
	15		2.4	1.76	1.8
	15		2.4	1.76	1.8
	22		3.6	1.07	1.1
	33	10	5.3
	47	10	7.5
	47		7.5
	68		10.9	0.88	0.9
	100	12	16
	150	12	24
	150		24

		tg δ, %,	Iут, мкА, 20		Z, Ом, 20 °C,
Uном,	Cном, мкФ	20 °C,	Iут, мкА, 20	Rэкв, Ом, 20 °C,	Z, Ом, 20 °C,
Uном,	Cном, мкФ	100 Гц,	°C, после 60	Rэкв, Ом, 20 °C,	100кГц, не
В		не	сек., не более	100кГц, не более	более
		более
	0.68			•	•
	1		0.5	•	•
	1.5		0.5	•	•
	1.5			•	•
	2.2	8		6.4(A); 4.9(B)	6.5(A); 5.0(B)
	3.3	8	0.7	3.92	4.0
	3.3		0.7	3.92	4.0
	4.7		1	2.94	3.0
20	6.8		1.4	2.35	2.4
20	10		2	1.86	1.9
	10		2	1.86	1.9
	15		3	1.66(C); 1.07(D)	1.7(C); 1.1(D)
	22	10	4.4	1.57	1.6
	33	10	6.6
	33		6.6
	47		9.4	0.88	0.9
	68	12	13.6	0.88	0.9
	68		13.6
	100		20
	100		20
	0.47			•	•
	0.68		0.5	•	•
	1		0.5	•	•
	1			•	•
	1.5	8		6.37	6.5
	2.2	8	0.6	3.43	3.5
	2.2		0.6
25	3.3		0.9
	3.3		0.9
	4.7		1.2	2.45	2.5
	4.7		1.2	2.45	2.5
	6.8		1.7	1.96(C); 1.37(D)	2.0(C); 1.4(D)
	10	10	2.5	1.17	1.2
	15	10	3.8	0.98	1.0
	15		3.8	0.98	1.0
	22	12	5.5	0.88	0.9
	33	12	8.3	0.88	0.9
	33		8.3
	0.33			•	•
	0.47			•	•
	0.68		0.5	•	•
	1	8		6.37	6.5
	1.5	8		4.4	4.5
	1.5			4.4	4.5
32	2.2		0.8	3.43	3.5
32	3.3		1.2	2.45	2.5
	3.3		1.2	2.45	2.5
	4.7		1.7	1.47	1.5
	6.8	10	2.4	1.27	1.3
	10	10	3.5	0.98	1.0
	10		3.5	0.98	1.0
	15	12	5.3	0.88	0.9
	22	12	7.7	0.88	0.9
	22		7.7
	0.22			•	•
	0.33			•	•
	0.47		0.5	•	•
	0.68	8	0.5	•	•
	0.68			•	•
40	1			6.17	6.3
	1			6.17	6.3
	1.5			4.21	4.3
	1.5			4.21	4.3
	2.2		0.8	3.43	3.5
	3.3		1.5	2.25	2.3
	4.7	12	2	1.17	1.2
	6.8	12	3	0.88	0.9
	6.8		3	0.88	0.9
