Курсовая работа (т): Компьютерное конструирование стеклянной баночки

Зная габариты нашей картонной тары и ее развертку мы можем легко сложить ее в объемную модель. Покажем коробку в положении, как если бы в нее нужно было поковать банку. Поставим габаритные размеры для наглядности. Все, чертеж готов [1].

Заключение

Таким образом, на этом графическом примере мы изучили возможность проектирования стеклянной баночки вместе с картонной упаковкой под наши нужды, а также соответствующие чертежи для реализации проекта в реальность. Тема была раскрыта в полной мере и подкреплена видео материалами, а также картинками логотипов и баночки.

Отметим, что программное обеспечение, которое мы использовали для реализации наших идей не стоит на месте и всегда совершенствуется. Тот же КОМПАС-3D вплоть до этого года не имел функций по преобразованию поверхностей 3d моделей в развернутые 2d чертежи. Или, например, 3ds max. То, что когда-то не могли себе позволить известнейшие анимационные студии, теперь может сделать обычный пользователь у себя дома, компьютер которого, если присмотреться, является уже довольно мощным по сравнению с временами, когда они только внедрялись на рынок общественного потребления. А нынешние технологии интернет очень сильно помогают, тем самым ускоряя обучение и разработку разнообразных программ или реализацию собственных идей.

Стоит заметить также, что гофрокоробка - один из самых распространенных видов картонной упаковки из гофрокартона. Находит широкое применение в бытовых и промышленных целях для хранения/транспортировки грузов различных типоразмеров, переездов, и складирования.

Литература

1. #"784941.files/image001.gif">

Приложение 1 - Построение сечения 3D модели баночки в КОМПАС-3D

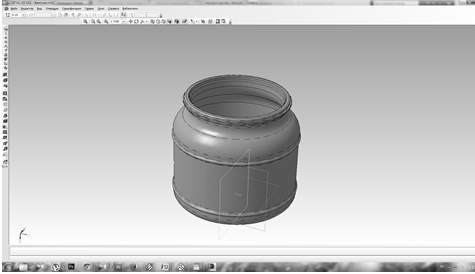

Приложение 2 - Готовая 3D модель в среде КОМПАС-3D

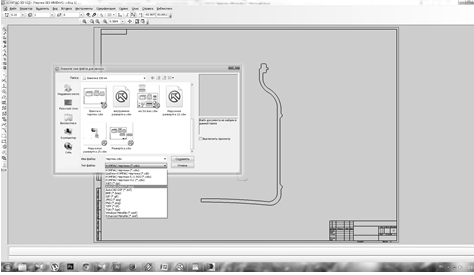

Приложение 3 - Экспорт чертежа сечения в 3ds max

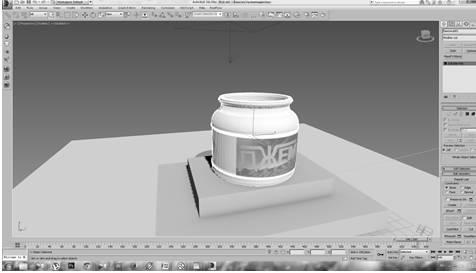

Приложение 4 - Готовая баночка в 3ds max, полученная методом вращения сплайна вокруг центральной оси

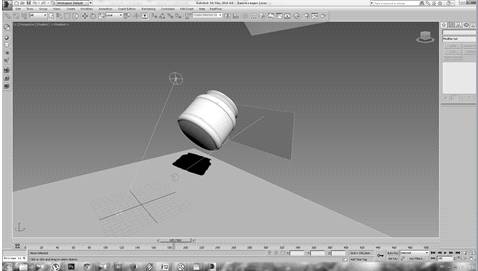

Приложение 5 - Баночка летит в стену из стекла (текстуры покрашены для наглядности)

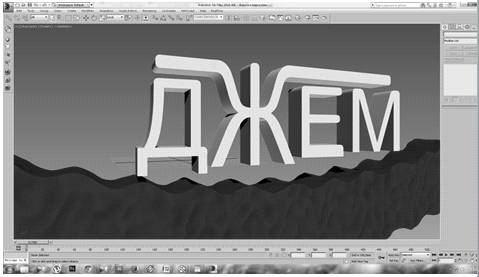

Приложение 6 - Создание логотипа и марки одновременно

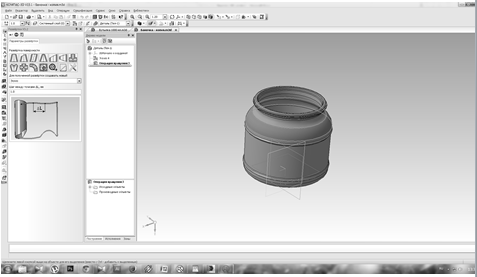

Приложение 7 - Создание развертки баночки в КОМПАСЕ-3D
