федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Петербургский государственный университет путей сообщения

Императора Александра I»

(ФГБОУ ВО ПГУПС)

Факультет «Автоматизация и интеллектуальные технологии»

Кафедра «Методы и приборы неразрушающего контроля»

Пояснительная записка

к курсовой работе

на тему: «Обработка и обнаружение акустических сигналов»

Обучающийся группы ПБ-713

________________

Сабитов И.А.

Подпись, дата

Преподаватель

________________

Чурова В.В.

Подпись, дата

Санкт-Петербург

2020

Содержание

Исходные данные Error: Reference source not found

Приложение 1 3

№ 3

№ раздела работы 3

1.1 3

1.2 3

2.2 3

2.3 3

4.1 3

4.2 3

Имя файла 3

Имя файла 3

,дБ 3

3

,Гц 3

,Гц 3

Функция 3

,дБ 3

T,мс 3

N,байт 3

9 4

Data8.txt 4

Data8.png 4

50 4

0.6 4

60 4

110 4

filter 4

-80 4

450 4

3 4

4

Обозначения и сокращения 4

Приложение 2 4

1 Исследование параметров случайного процесса 5

1.1 Расчет числовых характеристик 5

1.2 Спектральный анализ сигнала 7

2 Выбор метода предварительной обработки сигнала 9

2.1 Спецификация требований к фильтру 9

2.2 Вычисление коэффициентов фильтра 10

2.3 Реализация фильтра в среде Matlab 13

3 Разработка алгоритма обнаружения сигнала 14

4 Разработка блок-схемы устройства цифровой обработки сигнала 16

4.1 Расчет параметров аналого-цифрового тракта: 18

4.2 Расчет объема внутренней памяти для хранения данных 18

Список литературы 20

Приложение 1

№

№ раздела работы

1.1

1.2

2.2

2.3

4.1

4.2

Имя файла

Имя файла

,дБ

,Гц

,Гц

Функция

,дБ

T,мс

N,байт

9

Data8.txt


50

0.6

60

110

filter

-80

450

3

Обозначения и сокращения

Приложение 2

с.в.

-

случайная величина

СКО

-

среднее квадратическое отклонение

ФНЧ

-

фильтр нижних частот

ФВЧ

-

фильтр верхних частот

ПФ

-

полосовой фильтр

РФ

-

режекторный фильтр

КИХ

-

конечная импульсная характеристика

АЧХ

-

амплитудно-частотная характеристика

ФЧХ

-

фазо-частотная характеристика

БПФ

-

быстрое преобразование Фурье

1 Исследование параметров случайного процесса

Случайным процессом X(t) называется процесс, значение которого при любом значении аргумента t является случайной величиной.

Cтатистические характеристики случайного процесса: математическое ожидание, дисперсия и корреляционная функция(СКО).

1.1 Расчет числовых характеристик

Оценка для математического ожидания дискретного сигнала

(1.1)

Оценка дисперсии рассчитывается по выражению

(1.2)

Среднее квадратическое отклонение

 =

(1.3)

Энергия сигнала по временной области

(1.4)

В таблице 1.1 приведены результаты расчета параметров исходного сигнала по выражениям (1.1), (1.2), (1.3) и (1.4).

Таблица 1.1 – Числовые параметры исходного сигнала

Параметр сигнала

Значение

Оценка математического ожидания x

Оценка дисперсии x

Оценка СКО

0,0082

Энергия сигнала

Длительность сигнала Т, с

7,5000

Оценка строится на гафике в виде двух линий:

и .

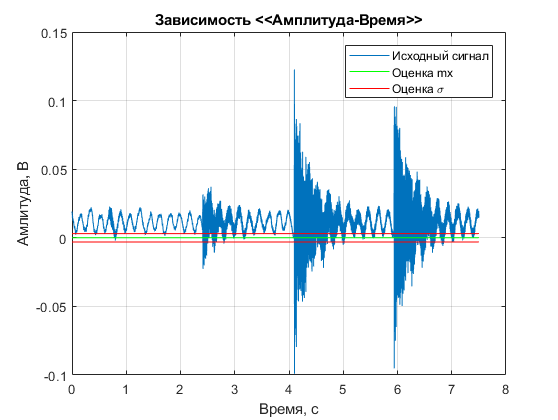

Рисунок 1.1– График исходного сигнала

Текст программы в Matlab для расчета значений таблицы 1.1 и построения графика на рисунке 1.1.

fx=load('Data8.txt');

n=length(fx);

s=sum(fx);

s=0;

for i =1:n;

s=s+fx(i);

end

mx=s/n;

a=0;

for i =1:n;

a=a+(fx(i)-mx).^2;

end

Dx=a/(n-1);

sigma=sqrt(Dx);

E=0;

for i =1:n;

E=E+fx(i)^2;

end

fd=44100;

dt=1/fd;

T=dt*(n-1);

t=0:dt:T;

plot(t,fx);

grid

title('Зависимость <<Амплитуда-Время>>');

xlabel ('Время, c');

ylabel ('Амлитуда, B');

set(gcf, 'color', 'w');

y2=sigma-mx;

y3=-sigma+mx;

y1=0;

hold on;

plot([t(1) t(end)], [y1,y1], 'G');

plot([t(1) t(end)], [y2,y2], 'R');

plot([t(1) t(end)], [y3,y3], 'R');

hold off

legend('Исходный сигнал', 'Оценка mx', 'Оценка \sigma');

save('fx.mat', 'fx', 'fd', 't');

1.2 Спектральный анализ сигнала

Амплитудно-частотный спектр (АЧС) негармонической периодической функции – это дискретная функция частоты, значения которой равны амплитудам гармоник при соответствующих частотах, входящих в заданный ряд Фурье

Фазовый спектр – спектр колебаний, в котором величинами, характеризующими гармонические составляющие колебаний, являются их начальные фазы

Дискретное преобразование Фурье – одно из преобразований Фурье, которое требует в качестве исходного сигнала дискретную функцию, которая создаётся путём дискретизации.

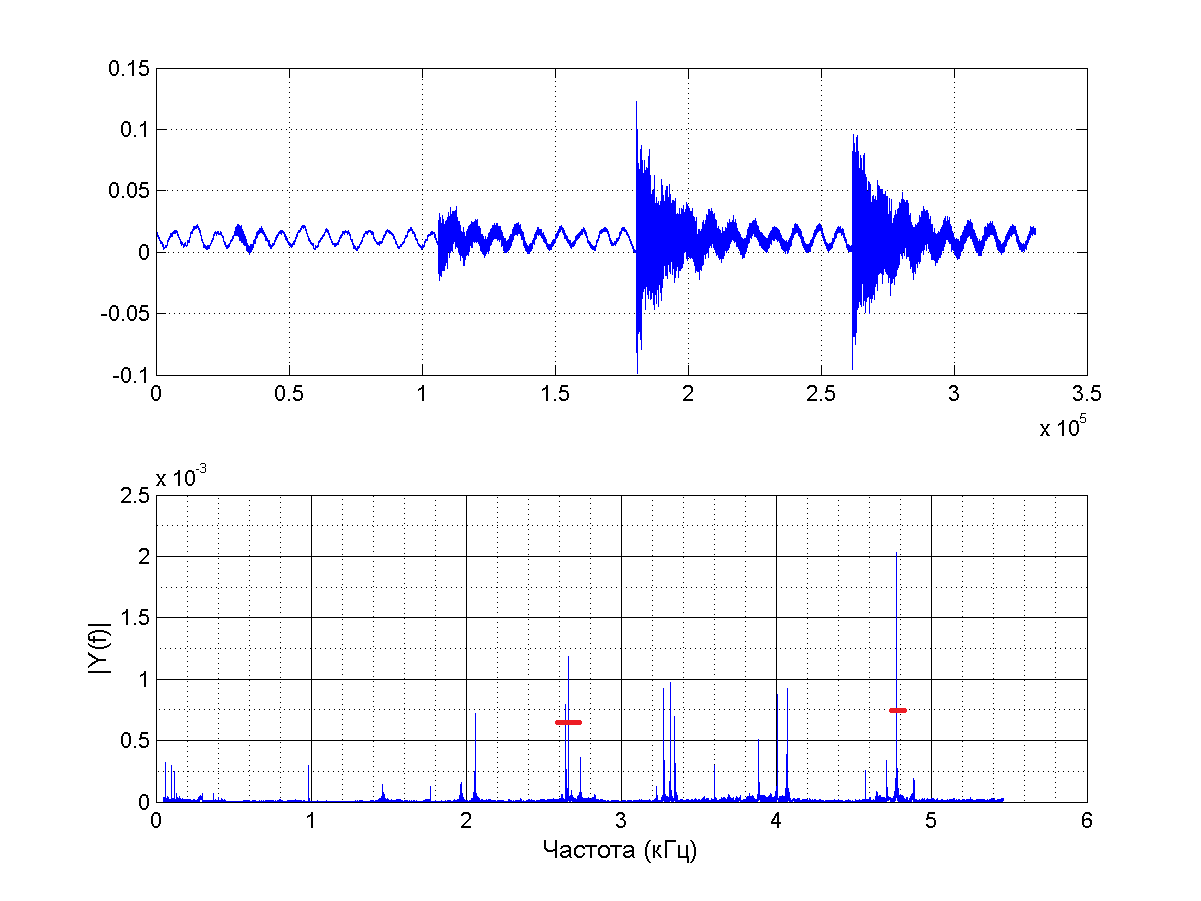

График амплитудного спектра представлен на рисунке 1.2. На графике спектра отмечены составляющие, соответствующие гармоникам полезного сигнала1.

←1

←2

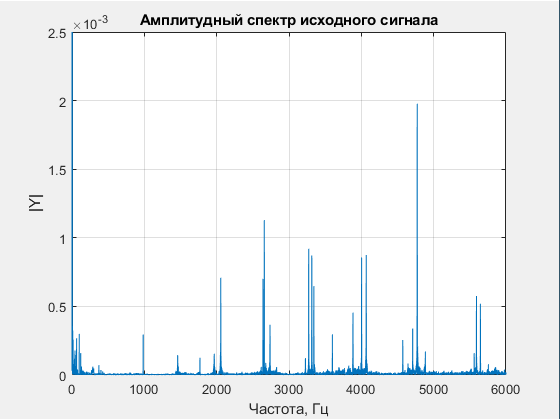

Рисунок 1.2 – График амплитудного спектра

В таблице 1.2 определены точные значения максимума для выделенных гармоник.

Таблица 1.2 – Таблица гармоник полезного сигнала

№

Значение, Гц

Амплитуда

f1

2658

0,001129

f2

4772

0,001977

Текст программы в Matlab для построения графика на рисунке 1.2.

data = load('fx.mat');

fx = data.fx;

N = length(fx);

T = data.t(length(data.t));

Y = fft(fx);

f = 1/T * (0:N/2-1);

Y = 2 * abs(Y(1:N/2)) / N;

plot(f,Y);grid;

xlim ([0 6000]);

ylim ([0 0.0025]);

ylabel('|Y|')

xlabel('Частота, Гц')

title('Амплитудный спектр исходного сигнала')

2 Выбор метода предварительной обработки сигнала

Этапы разработки цифрового фильтра:

1.Спецификация требований к фильтру

2.Вычисление подходящих коэффициентов фильтра.

3.Представление фильтра подходящей структурой

4.Анализ влияние конечной разрядности на производительность.

5.Реализация фильтра на программном и/или аппаратном уровне.

2.1 Спецификация требований к фильтру

Амплитудно-частотная характеристика полосового КИХ-фильтра задается следующими параметрами2:

– затухание в полосе подавления;

– неравномерность в полосе пропускания;

– ширина полосы пропускания относительно центральной частоты фильтра ;

– ширина полосы спада относительно граничной частоты среза фильтра.

Расчет граничных частот фильтра выполняется по формулам (2.1,2.2)

, (2.1)

, (2.2)

где: – нижняя граничная частота полосы пропускания;

– верхняя граничная частота полосы пропускания;

– нижняя граничная частота полосы подавления;

– верхняя граничная частота полосы подавления.

На основании формул (2.1,2.2) для каждой центральной частоты из таблицы 1.2 заполняется таблица 2.1.

Таблица 2.1 – Частоты фильтра

Частота, Гц

Полоса пропускания, Гц

Полоса подавления, Гц

2598

2718

2488

2828

4712

4832

4602

4942
