Расчетная работа №2

Полуэмпирический квантово-химический расчет молекулы

Цель работы. Знакомство с программным комплексом HyperChem, который обеспечивает проведение расчетов методами молекулярной механики, а также полуэмпирическими и неэмпирическими методами квантовой химии. Проведение полуэмпирического квантово-химического расчета по методу MNDO с помощью программного комплекса HyperChem и химическая интерпретация полученных результатов.

Выполнение работы

1.Запуск программы HyperChem (осуществляется двойным щелчком по иконке с надписью

HyperChem).

2.Создание молекулы средствами графической оболочки HyperChem.

-мышь устанавливают на пункт меню “Build”, щелчком по левой кнопке разворачивают меню и выбирают “Default atoms” (в раскрывшемся окошке появится список атомов в виде периодической системы)

-устанавливают указатель курсора в режим построения молекулярных моделей (кружок с перекрестием); для этого в верхней строчке выбирают необходимый вид курсора и щелкают левой кнопкой мыши

-в развернутой на экране периодической таблице выбирают интересующий атом (щелчком левой кнопкой мыши по атомному символу); щелчок левой кнопкой мыши в точку на экране генерирует выбранный атом в этой точке

-аналогично в таблице выбирают следующий атом (если он отличается от предыдущего) и помещают его рядом с предыдущим

-связь между атомами обозначают, нажимая левую кнопку мыши в положение одного из атомов, и, удерживая ее, передвигают курсор к другому атому; затем кнопку отпускают

Примечание:

неверно заданные атомы удаляют, щелкая по ним правой кнопкой мыши

-2-

-типы связей (ординарные, двойные, тройные, делокализованные) задают, щелкая левой кнопкой мыши по связи до тех пор, пока в нижней строке окна не появится соответствующая надпись (single, double, triple, aromatic)

-построенную модель автоматически достраивают добавлением водородов; для этого мышь устанавливают на пункт меню “Build”, щелчком по левой кнопке разворачивают меню и выбирают “Add Hydrogens”

-для устранения неточностей выполненного рисунка мышь устанавливают на пункт меню “Build”, щелчком по левой кнопке разворачивают меню и выбирают “Model build”; данная команда корректирует межатомные расстояния и углы

3.Оптимизация геометрии молекулы методами молекулярной механики

-курсор мыши устанавливают на пункт меню “Setup”, щелчком по левой кнопке разворачивают меню и выбирают метод молекулярной механики (ММ) (“Molecular Mechanics”); в раскрывшемся окошечке устанавливают “MM+” и щелкают по кнопке

“OK”

-запускают процесс оптимизации геометрии путем выбора пункта меню “Compute”, которое разворачивают щелчком по левой кнопке мыши, далее выбирают “Geometry Optimize”; в раскрывшемся окошечке щелкают по кнопке “OK”

-процесс оптимизации заканчивается, когда в нижней строке окна появляется надпись “Converged=YES”

4.Расчет молекулы полуэмпирическим квантово-химическим методом.

Прежде чем запустить процесс оптимизации геометрии молекулы полуэмпирическим методом, целесообразно определить геометрические характеристики (длины связей и валентные углы) симметрично независимой части молекулы, полученные в ходе ММ оптимизации. Для этого выбирают курсор в виде двух концентрических окружностей, ставят этот курсор на один из интересующих атомов, нажимают левую кнопку мыши и, не отпуская ее, подводят курсор к следующему атому (для измерения длины связи) или к атому, находящемуся через один от исходного (для измерения величины валентного угла); затем кнопку отпускают. В нижней строке экрана появится значение длины связи (Е) или валентного угла (град.).

Далее можно проводить расчет методом MNDO с оптимизацией геометрии. Для этого :

-курсор мыши устанавливают на пункт меню “File”, щелчком по левой кнопке разворачивают меню и выбирают “Start Log” (создание файла отчета); файлу дают название и устанавливают “Quantum print level” = 9

-3-

-курсор мыши устанавливают на пункт меню “Setup”, щелчком по левой кнопке разворачивают меню и выбирают “Semiempirical methods”; в раскрывшемся окошечке устанавливают “MNDO”

-щелкают по кнопке “options” и устанавливают соответствующий заряд и мультиплетность в соответствующих полях и щелкают по кнопке “OK”

-еще раз щелкают по кнопке “OK”

-запускают процесс расчета с оптимизацией геометрии путем выбора пункта меню “Compute”, которое разворачивают щелчком по левой кнопке мыши, и далее выбирают “Geometry Optimize”; в раскрывшемся окошечке щелкают по кнопке “OK”

-расчет заканчивается, когда в нижней строке окна появляется надпись “Conv=YES”

-закрывают файл отчета (.log file) путем выбора пункта меню “File”, которое разворачивают щелчком по левой кнопке мыши, и далее выбирают “Stop Log”

Интерпретация результатов полуэмпирического квантово-химического расчета

1.Строение молекулы.

Сравнить геометрию молекулы, полученную с помощью методов ММ и MNDO, с экспериментом (см. “Справочник химика” или информацию на домашней странице кафедры в Интернет). Сделать вывод о точности проведенного расчета.

2.Построение диаграммы энергетических уровней. Графическое изображение ВЗМО

иНВМО.

Вотличии от неэмпирических расчетов, где учитываются все электроны системы, полуэмпирические методы используют валентное приближение. Например, для описания атома F учитывают только 7 электронов из 9-и.

-для получения графического изображения МО выбирают пункт меню “Compute”, которое разворачивают щелчком по левой кнопке мыши и далее выбирают “Orbitals”. В раскрывшемся окошке выбирают номер нужной МО, и устанавливают “3D”; затем нажимают “OK”

-полученную картинку можно скопировать, используя пункт меню “Edit” и далее “Copy image”. При этом изображение помещается в буфер обмена, откуда может быть вставлено в любой текстовый или графический редактор

-4-

3.Разложение ВЗМО и НВМО по атомным орбиталям.

Эти данные приведены в .log файле.

4.Определение нуклеофильных и электрофильных свойств молекулы

Осуществляется по знаку энергии НВМО (нижней вакантной МО) молекулы:

знак «+» – нуклеофил; знак «-» - электрофил.

5.Построение распределения электростатического потенциала и визуализация неподеленных электронных пар

-выбирают пункт меню “Compute”, которое разворачивают щелчком по левой кнопке мыши и далее выбирают “Plot molecular properties”. В раскрывшемся окошке выбирают

“electrostatic potencial” и устанавливают “3D”, и нажимают “OK”

Положительный знак электростатического потенциала отображается зеленым цветом. В области неподеленных электронных пар на атомах азота, кислорода и др. электростатический потенциал отрицателен, что отображается красным цветом.

Это оказывается важным, например, при сравнении анилина (NH2)(C6H5) и пара- нитроанилина (NH2)(C6H5)(NO2). В первом случае на азоте видна неподеленная пара электронов, в то время как в случае нитроанилина она в большей степени втянута внутрь кольца и явно не видна.

6. Квантово-химическое обоснование модели резонансных структур.

Смотри пример отчета.

-5-

ПРИМЕР

Полуэмпирический расчет молекулы нитробензола методом MNDO (МПДП).

Цель работы. Знакомство с программным комплексом HyperChem. Проведение полуэмпирического квантово-химического расчета по методу MNDO с помощью программного комплекса HyperChem и химическая интерпретация полученных результатов.

Интерпретация полученных результатов

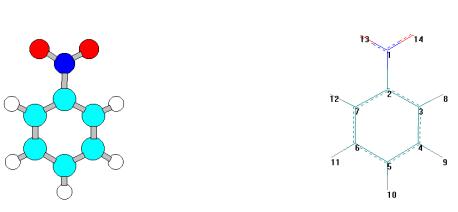

1.Строение молекулы нитробензола.

2.Построение диаграммы энергетических уровней. Графическое изображение ВЗМО и НВМО.
