Федеральное агентство связи

Орден Трудового Красного Знамени федерального государственного бюджетного образовательного учреждения высшего образования «Московский технический университет связи и информатики»

Кафедра Мультимедийных сетей и услуг связи

Лабораторные работы по дисциплине «Сетевые технологии»

Лабораторная работа №6

«Динамическая маршрутизация. Протокол RIP v.1 и RIP v.2»

Группа БСТ 1801

Выполнил:

Францев Артём

Цель работы: Изучение принципов динамической маршрутизации, настройка протоколов RIP v.1 и RIP v.2.

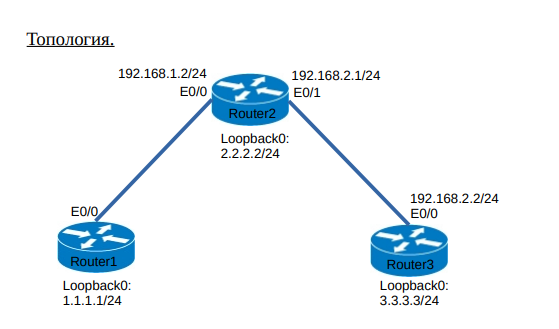

Рисунок 1 Топология для построения

В программе eNSP построим следующую конфигурацию:

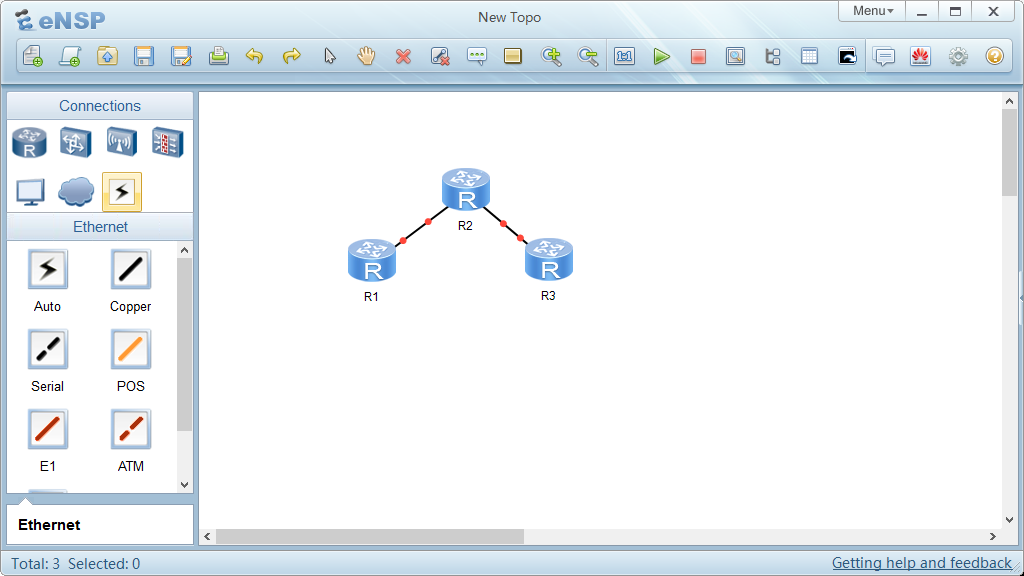

Рисунок 2 конфигурация в eNSP

Первоначальная настройка IP-адресов на физических интерфейсах маршрутизаторов (Router1, Router2, Router3), а также на логическом интерфейсе Loopback. Проверим соединения командой ping:

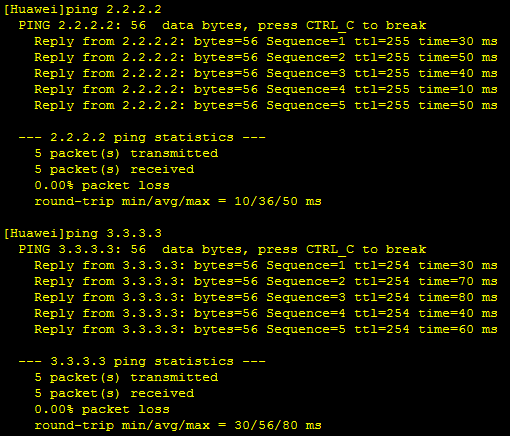

Рисунок 3 - Проверка соединения командой ping

Рисунок 4 - Проверка соединения командой ping

Настроим протокол RIP v.1 на маршрутизаторах и проверим таблицу маршрутизации:

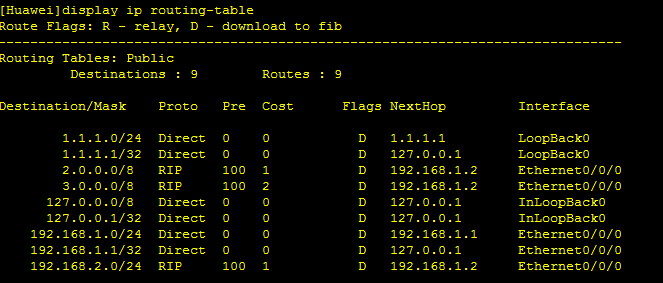

Рисунок 5 – Проверка таблицы маршрутизации

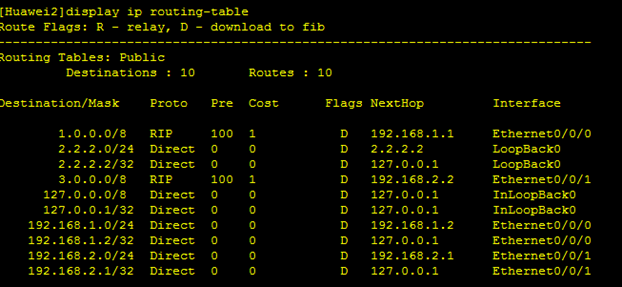

Рисунок 6 – Проверка таблицы маршрутизации

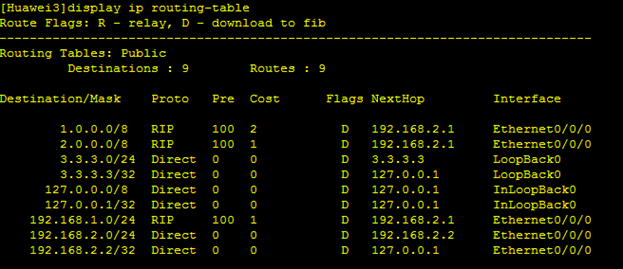

Рисунок 7 – Проверка таблицы маршрутизации

Проверка доступности соединений:

Рисунок 8 - Проверка соединения командой ping

Запуск протокала RIP v.2 и проверка его таблицы маршрутизации:

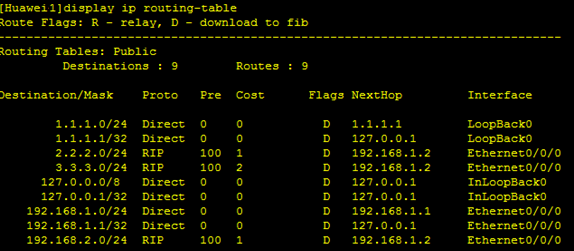

Рисунок 9 – Проверка таблицы маршрутизации

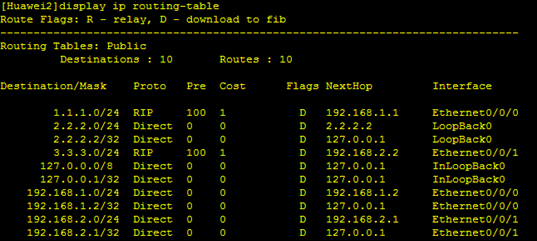

Рисунок 10 – Проверка таблицы маршрутизации

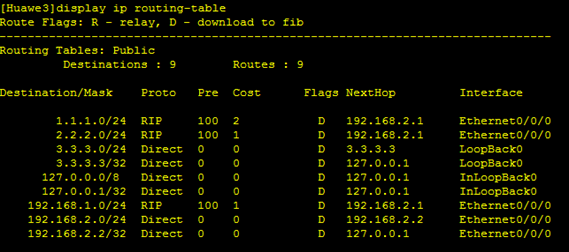

Рисунок 11 – Проверка таблицы маршрутизации

После перехода с протокола RIP v.1 на протокол RIP v.2 изменилась таблица маршрутизации, а именно поменялись маски. Восьмерки изменились на число 24. Это произошло из-за того, что вторая версия RIP поддерживает бесклассовую адресацию и масок переменной длины (CIDR и VLSM).
