Министерство цифрового развития, связи и массовых коммуникаций Российской Федерации

Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра Теории электрических сетей

Лабораторная работа №2

«Исследования на ЭВМ характеристик источника постоянного напряжения»

Оглавление

2.Ход выполнения лабораторной работы 3

3.Вывод 11

4.Ответы на вопросы 11

Список использованных источников 13

1.Задание

Цель лабораторной работы

С помощью программы Micro-Cap получить внешние характеристики источников напряжения. Познакомиться с зависимыми источниками.

2.Ход выполнения лабораторной работы

2.1 Предварительный расчет

Я рассчитала и построила зависимость тока I от сопротивления нагрузки Rн в цепи, представленной на рисунке 1.

Рисунок 1 – Электрическая цепь

Приняв E= 2.9 В, r= 320 ОМ, а Rн = 0, 10, 20, 40, 80, 160, 320, 640, 1280, 2560 и 8000 ОМ, я рассчитала значения тока в цепи (I), падение напряжения на нагрузке (Uн), мощность источника напряжения (P ист), мощность, выделяемую на внутреннем сопротивлении источника (P r), мощность, выделяемую на нагрузке и КПД цепи в зависимости от значений сопротивления нагрузки Rн. Эти данные указаны в таблице 1, сделанной в программе Microsoft Excel.

Расчет производился с помощью следующих формул:

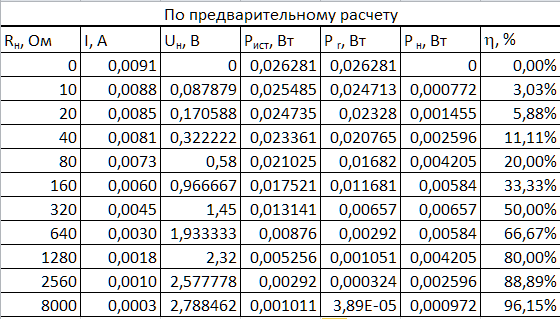

Таблица 1 – Предварительный расчет

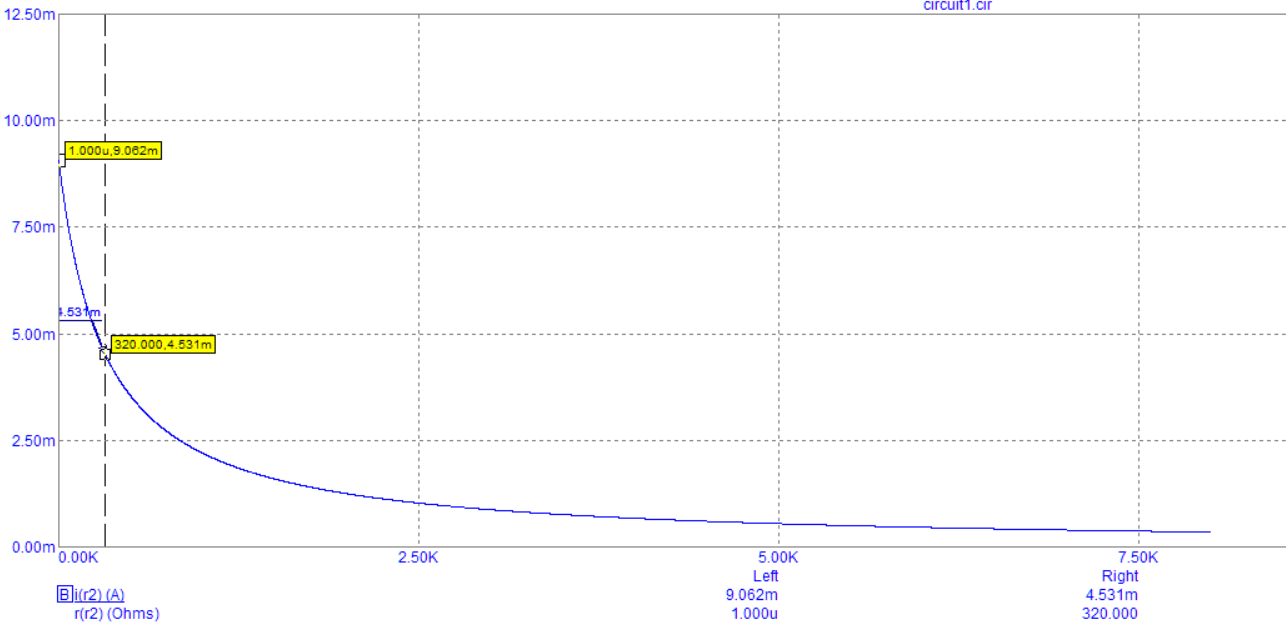

На рисунке 2 представлен график зависимости тока от сопротивления нагрузки R_н.

Рисунок 2 – График зависимости тока от сопротивления нагрузки R_н

При значении напряжения при сопротивлении R_н= r =320 Ом I=4,53мА.

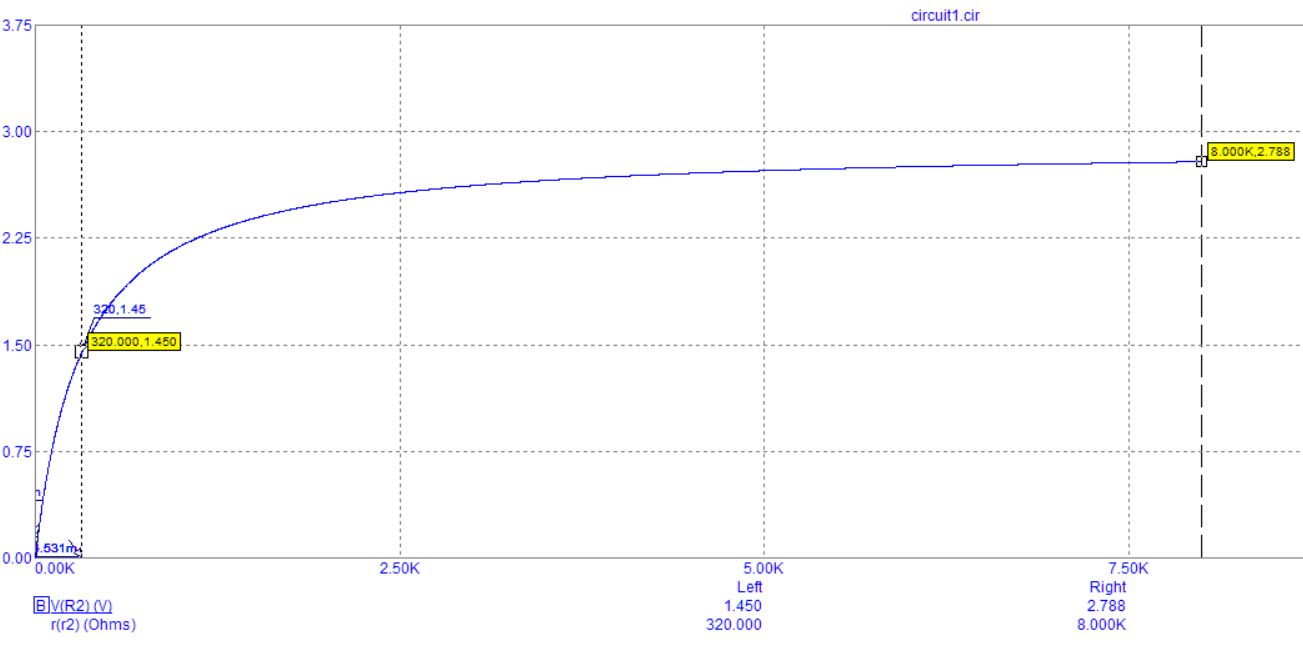

На рисунке 3 представлен график зависимости напряжения от сопротивления нагрузки R_н.

Рисунок 3 – График зависимости напряжения от сопротивления нагрузки R_н

На графике показано значение, к которому асимптотически стремится напряжение – 2,78 В, а также значение напряжения при сопротивлении R_н= r =320 Ом U_н=1,45 В.

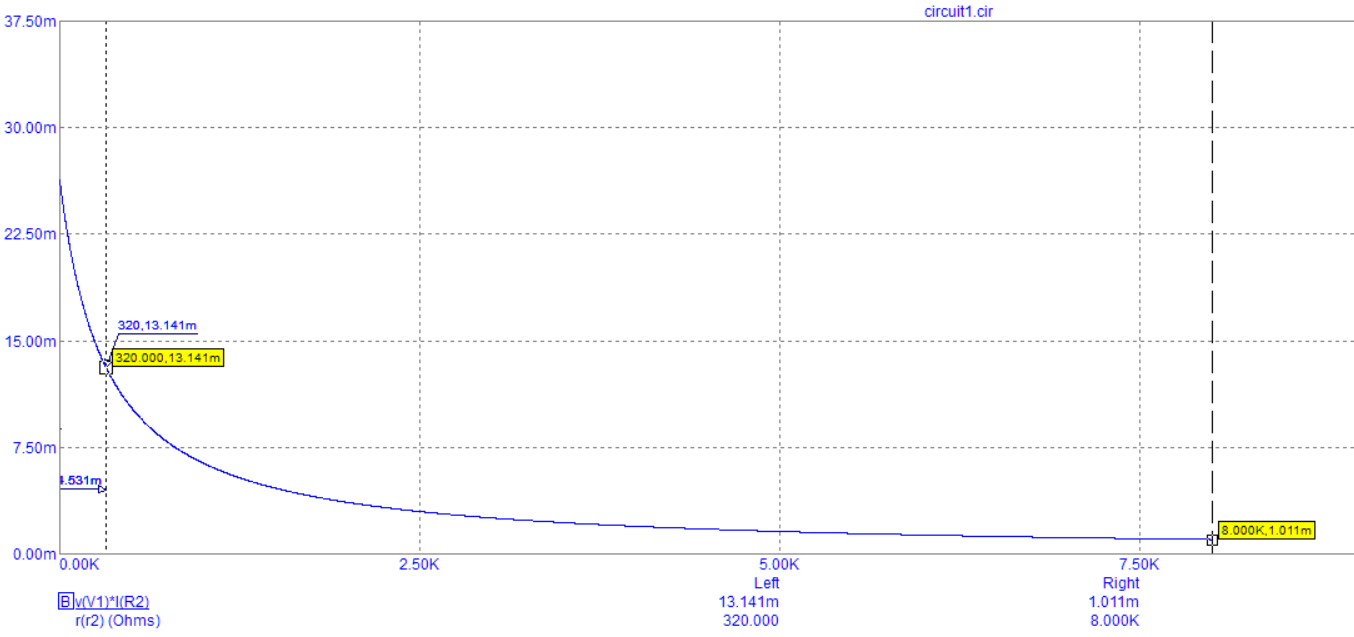

На рисунке 4 представлен график зависимости мощности источника от сопротивления нагрузки R_н.

Рисунок 4 – График зависимости мощности источника от сопротивления нагрузки R_н

На графике показано значение, к которому асимптотически стремится мощность – 0,00101 Вт, а также значение мощности при сопротивлении R_н= r =320 Ом P_ист= 0,013 Вт.

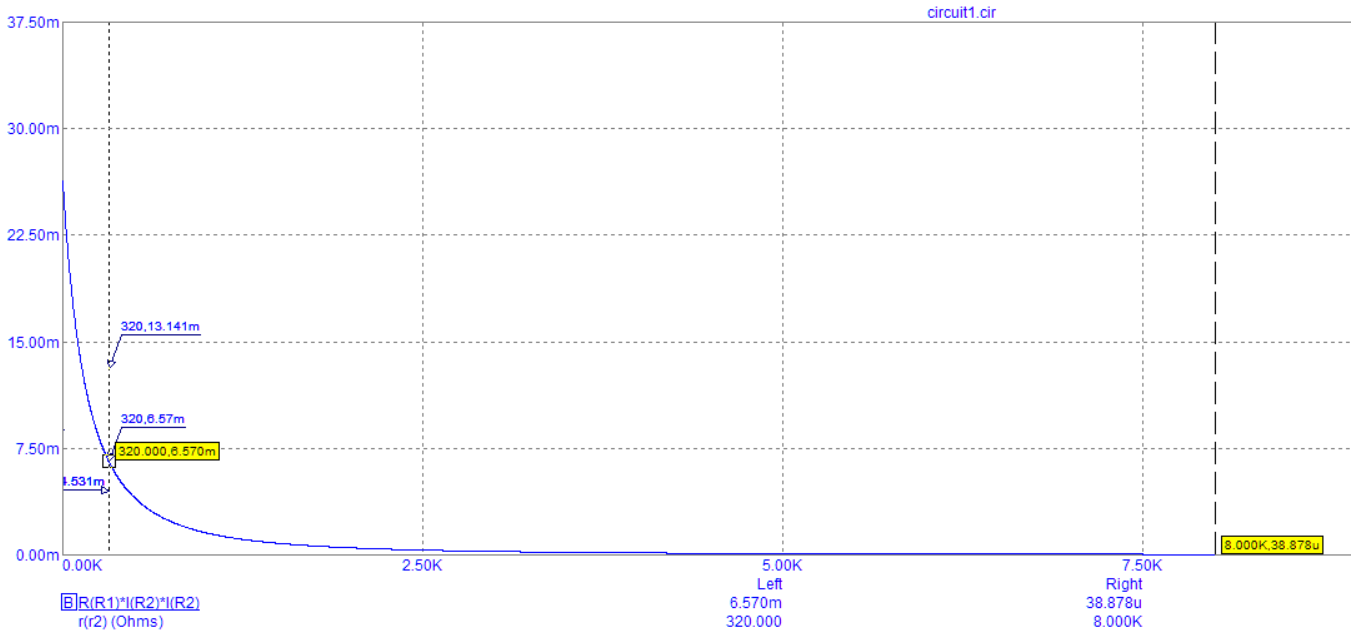

На рисунке 5 представлен график зависимости мощности внутреннего сопротивления источника от сопротивления нагрузки R_н.

Рисунок 5 – График зависимости мощности внутреннего сопротивления источника от сопротивления нагрузки R_н

На графике показано значение, к которому асимптотически стремится мощность – 3,89E-05 Вт, а также значение мощности при сопротивлении R_н= r =320 Ом P_r= 0,00657 Вт.

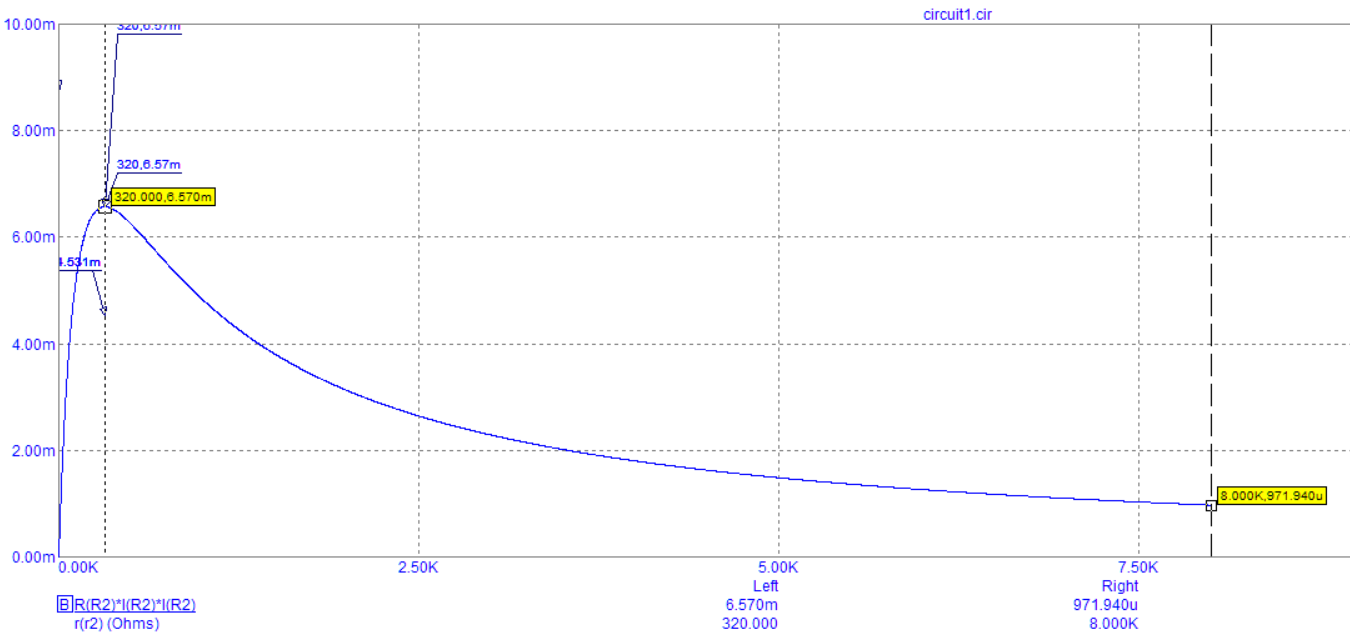

На рисунке 6 представлен график зависимости мощности нагрузки от сопротивления нагрузки R_н.

Рисунок 6 – График зависимости мощности нагрузки от сопротивления нагрузки R_н

На графике показано значение, к которому асимптотически стремится мощность – 0,000972 Вт, а также значение мощности при сопротивлении R_н= r =320 Ом P_н= 0,00657 Вт.

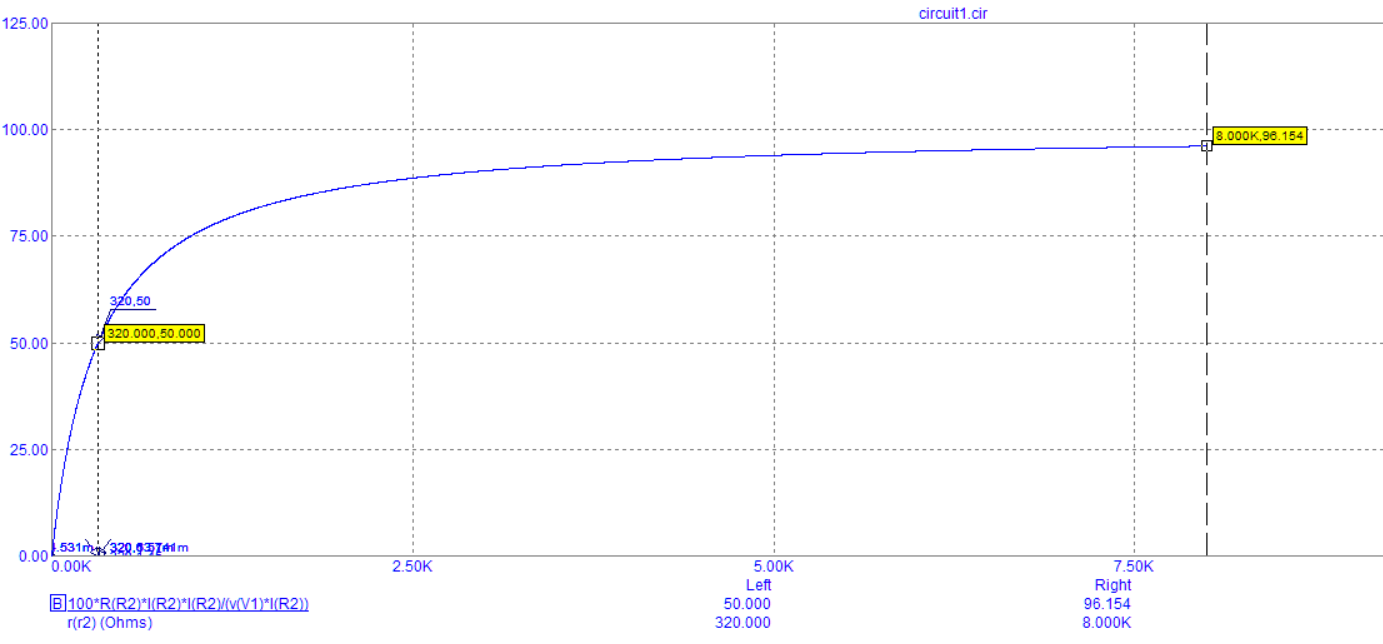

На рисунке 7 представлен график зависимости КПД от сопротивления нагрузки R_н.

Рисунок 7 – График зависимости КПД от сопротивления нагрузки R_н

На графике показано значение, к которому асимптотически стремится КПД – 96,15% , а также значение КПД при сопротивлении R_н= r =320 Ом P_н= 50%.

Данные, упомянутые выше и проверенные экспериментальным путем занесены в таблицу 2, сделанной в программе Microsoft Excel.

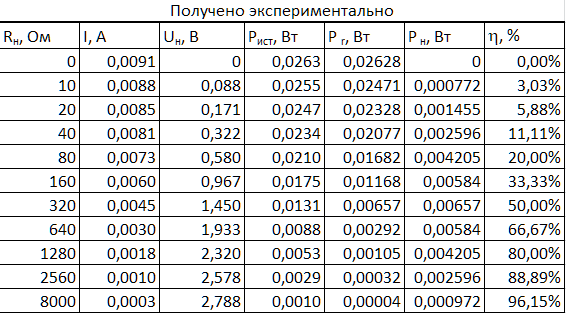

Таблица 2 ­– Значения переменных, полученные экспериментальным путем

2.2 Исследование характеристик ИНУТ

Схема с линейным зависимым источником переменного напряжения ИНУТ представлена на рисунке 8.

Рисунок 8 – Схема с линейным зависимым источником переменного напряжения ИНУТ

Посчитаем значение величину амплитуд напряжения U_m, если:

Управляющее сопротивление = 3 Ом

Амплитуда I_m=1.8 А

Частота F = 2кГц

Сопротивление нагрузки R1 = 100 Ом, 200 Ом

U_m= I_m* 

Результаты вычислений и эксперимента представлены в таблице 3.

Таблица 3 – Результаты вычислений и эксперимента
