Отчет по лабораторной работе №5
по дисциплине «МЛиТА»
на тему:
«Структурные схемы микропроцессорных устройств, таблица
соответствия: понятие, её построение по имеющейся схеме устройства;
Построение микропроцессорного устройства по описывающей процесс
его функционирования заданной многомерной логической математической модели»
Выполнила: студентка группы БСТ20
Вариант 14
Проверил:
Семин Валерий Григорьевич
Москва 2021
Задание 1. Получить таблицу соответствия/истинности по заданной структурной схеме микропроцессорного устройства.
Рисунок 1.1 – Вариант задания
Z11
Составим промежуточную таблицу на основе комбинации входных сигналов и результатов анализа структуры первого слоя
Z13
Z12
Рисунок 1.2 – Сечение 1
Таблица 1 – Заполнение сечения 1
№ |
Вход |
Промежуточные сигналы по сечениям Zij |
Выход |
||||||||||||
x1 |
x2 |
x3 |
Сечение 1 |
Сечение 2 |
Сечение 3 |
|
|||||||||
x1 |
x2 |
x3 |
|
|
|
|
|
|
|
||||||
Z11 |
Z12 |
Z13 |
|
|
|
|
|
|
|
||||||
1 |
0 |
0 |
0 |
0 |
1 |
0 |
|
|
|
|
|
|
|
||
2 |
0 |
0 |
1 |
0 |
1 |
1 |
|
|
|
|
|
|
|
||
3 |
0 |
1 |
0 |
0 |
0 |
0 |
|
|
|
|
|
|
|
||
4 |
0 |
1 |
1 |
0 |
0 |
1 |
|
|
|
|
|
|
|
||
5 |
1 |
0 |
0 |
1 |
1 |
0 |
|
|
|
|
|
|
|
||
6 |
1 |
0 |
1 |
1 |
1 |
1 |
|
|
|
|
|
|
|
||
7 |
1 |
1 |
0 |
1 |
0 |
0 |
|
|
|
|
|
|
|
||
8 |
1 |
1 |
1 |
1 |
0 |
1 |
|
|
|
|
|
|
|
||
Z21
Составим промежуточную таблицу на основе комбинации входных сигналов и результатов анализа структуры второго слоя
Z23
Z22
Рисунок 1.3 – Сечение 2
Таблица 2 – Заполнение сечения 2
№ |
Вход |
Промежуточные сигналы по сечениям Zij |
Выход |
|||||||||||||||
x1 |
x2 |
x3 |
Сечение 1 |
Сечение 2 |
Сечение 3 |
|
||||||||||||
x1 |
x2 |
x3 |
Z11⋀ Z12 |
Z12 |
Z13 |
|
|
|
|
|||||||||
Z11 |
Z12 |
Z13 |
Z21 |
Z22 |
Z23 |
|
|
|
|
|||||||||
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
|
|
|
|
|||||
2 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
|
|
|
|
|||||
3 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
|
|
|||||
4 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
|
|
|
|
|||||
5 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
|
|
|
|
|||||
6 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
|
|
|||||
7 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
|
|
|
|
|||||
8 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
|
|
|
|
|||||
Составим промежуточную таблицу на основе комбинации входных сигналов и результатов анализа структуры третьего слоя
Z31
Z32
Рисунок 1.4 – Сечение 3
Таблица 3 – Заполнение сечения 3
№ |
Вход |
Промежуточные сигналы по сечениям Zij |
Выход |
|||||||||||||||
x1 |
x2 |
x3 |
Сечение 1 |
Сечение 2 |
Сечение 3 |
|
|
|||||||||||
x1 |
x2 |
x3 |
Z11⋀ Z12 |
Z12 |
Z13 |
Z21 ⋀ Z22 |
Z22⋀ Z23 |
Z21 ⋀ Z22 |
Z31 ⋀ Z32 |
|||||||||
Z11 |
Z12 |
Z13 |
Z21 |
Z22 |
Z23 |
Z31 |
Z32 |
Y1 |
Y2 |
|||||||||
1 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
|||||
2 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
|||||
3 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
|||||
4 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
|||||
5 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
|||||
6 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
|||||
7 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
|||||
8 |
1 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
|||||
Задание 2. Получить таблицу соответствия/истинности и структурную схему микропроцессорного устройства по заданной математической модели.
Математическая многомерная логическая модель, которую необходимо реализовать с помощью микропроцессорного устройства, имеет вид
Рисунок 2.1. – Задание 2
Структура этой системы уравнений позволяет говорить о том, что в ней имеются 4 входа: х1, х2, х3, x4 и 3 выхода y1, y2, y3. На этом основании, а также по результатам анализа модели формируется таблица соответствия вида
Сигналы |
Входы |
Выходы |
|||||
№ комбинаций |
X1 |
X2 |
X3 |
X4 |
Y1 |
Y2 |
Y3 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
2 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
3 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
4 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
5 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
6 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
7 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
8 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
9 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
10 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
11 |
1 |
0 |
1 |
0 |
1 |
1 |
1 |
12 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
13 |
1 |
1 |
0 |
0 |
1 |
1 |
1 |
14 |
1 |
1 |
0 |
1 |
1 |
1 |
0 |
15 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
16 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
Далее на основании полученной таблицы соответствия синтезируем структурную схему микропроцессорного устройства, реализующего алгоритм, формализуемый с помощью заданной математической модели.

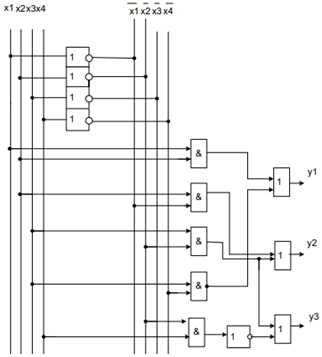

Рисунок 2.2 - Структурная схема разработанного микропроцессорного устройства
