Ордена Трудового Красного знамени

Федеральное Государственное

бюджетное образовательное учреждение

высшего образования

_______________________________________________

МОСКОВСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

СВЯЗИ И ИНФОРМАТИКИ

Кафедра общей теории связи

ЛАБОРАТОРНАЯ РАБОТА

№ 26-2

по дисциплине «Цифровая обработка сигналов»

на тему:

«Анализ рекурсивных цифровых фильтров

1-го и 2-го порядка»

Вариант: (по бригаде) №1вариант

Выполнил: студент группы --------

-------------------

Проверил:

Терехов А.Н.

___________________

Москва 2020

    1. Цель работы

На персональном компьютере провести анализ рекурсивных цифровых фильтров (ЦФ) 1-го и 2-го порядка; исследовать частотные и временные характеристики фильтров, а так же их взаимосвязь со значениями коэффициентов (параметров) ЦФ; определить области устойчивости рекурсивных фильтров 1 и 2 порядка.

    1. Выполнение домашнего задания

      1. Исходные данные варианта

Исходные данные в соответствии с вариантом представлен в табл. 1.

Табл.1 – Исходные данные для расчета

Параметр

a1

a2

b0

b1

b2

f

fд

Значение

0.6

0

1

0

0

0 - 8кГц

8кГц

      1. Разностное уравнение и системная функция цф 1-го порядка

Разностное уравнение в общем виде:

Подставим в уравнение значения коэффициентов и получим итоговое разностное уравнение:

После получения разностного уравнения можем составить системную функцию.

Системная функция в общем виде:

      1. Структурная схема цф

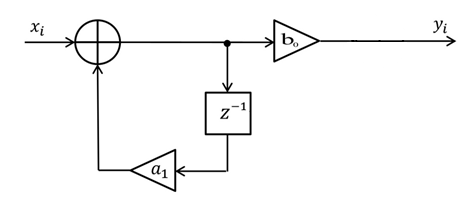

Структурная схема нерекурсивного ЦФ 1-го порядка представлена на рис.1.

Рис.1 – Структурная схема нерекурсивного ЦФ 1-го порядка

      1. Расчёт импульсной реакции и амплитудно-частотной характеристики цф

Импульсной реакцией  , i = 0, 1, 2, …, называется отклик ЦФ на входной единичный импульс:

В соответствии с формулами (3) и (6) получаем импульсную реакцию заданного рекурсивного ЦФ 1-го порядка:

Теперь построим график импульсной характеристики по полученным точкам.

Передаточная и системная функции ЦФ связаны равенством:

. При определении АЧХ и ФЧХ ЦФ его передаточную функцию нужно представить в следующем виде: . Здесь является модулем функции или АЧХ, а – аргумент функции или ФЧХ ЦФ. Тогда, при подстановке в найденную нами в пункте 2.2. системную функцию, мы получим уравнение вида:

Отсюда мы можем найти АЧХ ЦФ, которую можно найти по формуле:

АЧХ примет вид:

По условию, нам задан диапазон от 0 до 8 кГц, значит, частота дискретизации равна 8 кГц. Тогда мы можем найти период по формуле:

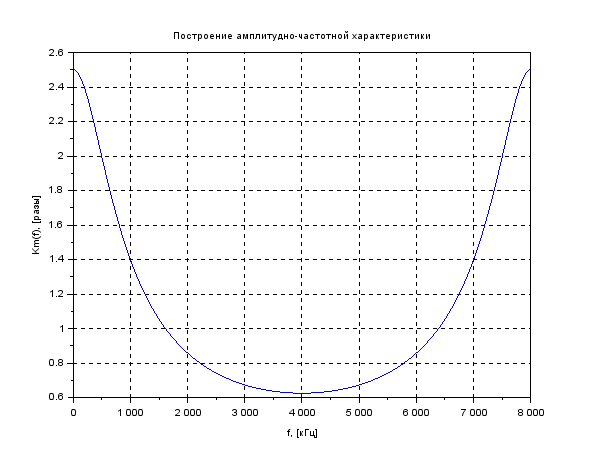

Зная период, мы можем вычислить и построить график АЧХ:

  1. Выполнение лабораторной работы

3.1 Исходные параметры фильтров

№ фильтра

Порядок фильтра

b0

a1

a2

1а

1

1

1

0

2а

1

1

-1

0

3а

1

1

1,017

0

4а

1

1

-0,983

0

5а

1

1

0,983

0

6а

1

1

-1,017

0

7а

1

1

0,9

0

8а

1

1

-0,9

0

9а

1

1

0,7

0

10а

1

1

-0,7

0

1б

2

1

-1,6

-0,9

2б

2

1

0,4

-0,9

3б

2

1

1,5

-0,9

4б

2

1

0,8

-0,4

5б

2

1

0,25

0,6

6б

2

1

-0,2

0,6

    1. Структурная схема цф 2-го порядка

Структурная схема исследуемого рекурсивного ЦФ второго порядка представлена ниже

(14)

Рис. 4. Неканоническая структурная схема рекурсивного ЦФ 2-го порядка.

Для построения канонической структурной схемы введем вспомогательную функцию:

(15)

Откуда получаем следующее соотношение U(z):

(16)

Изображение отклика ЦФ имеем:

(17)

Применяя обратное Z-преобразование и используя свойства Z-преобразования, приходим к соотношениям для последовательностей {ui} и {yi} :

(18)

(19)

(20)

(21)

Рис. 5. Каноническая структурная схема рекурсивного ЦФ 2-го порядка.

    1. Результаты эксперимент

Выполнение:

Фильтр (b0=1 b1=0 b2=0 a1=1 a2=0)

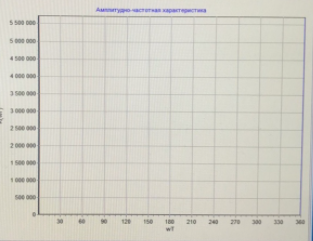

Амплитудно-частотная характеристика

Рис. 1.а АЧХ-№1(b0=1 b1=0 b2=0 a1=1 a2=0)

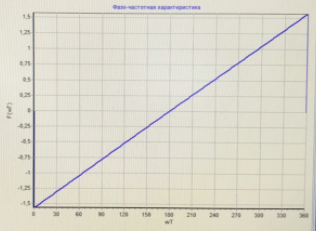

Фазо-частотная характеристика

Рис. 2.а ФЧХ-№1(b0=1 b1=0 b2=0 a1=1 a2=0)

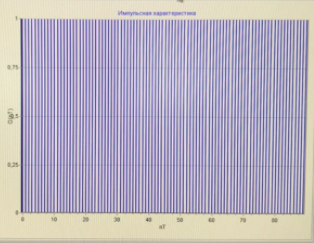

Импульсная характеристика

Рис. 3.а ИХ-№1(b0=1 b1=0 b2=0 a1=1 a2=0)

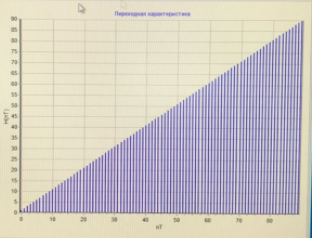

Переходная характеристика

Рис. 4.а ПХ-№1(b0=1 b1=0 b2=0 a1=1 a2=0)

Фильтр(b0=1 b1=0 b2=0 a1=-1 a2=0)

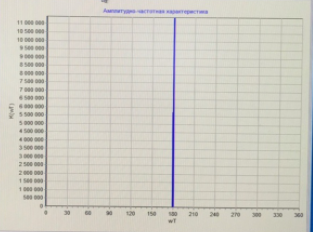

Амплитудно-частотная характеристика

Рис. 5.а АЧХ-№1(b0=1 b1=0 b2=0 a1=-1 a2=0)

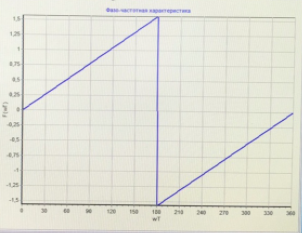

Фазо-частотная характеристика

Рис. 6.а ФЧХ-№1(b0=1 b1=0 b2=0 a1=-1 a2=0)

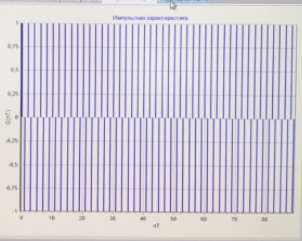

Импульсная характеристика

Рис. 7.а ИХ-№1(b0=1 b1=0 b2=0 a1=-1 a2=0)

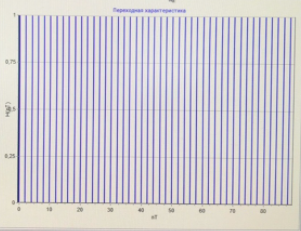

Переходная характеристика

Рис. 8.а ПХ-№1(b0=1 b1=0 b2=0 a1=-1 a2=0)

Фильтр (b0=1 b1=0 b2=0 a1=-0,983 a2=0)
