Материал: Лабораторная работа 4 (Вариант 5)
Федеральное Агентство Связи Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования «Московский технический университет связи и информатики»
Центр заочного обучения по программам бакалавриата
Кафедра информационной безопасности
Лабораторная работа №4
«Протокол ARP»
Выполнила: Иванова Иоанна, студентка группы БСТ17хх
Вариант: 05
Содержание
1. Цель работы. 3
2. Исходные данные. 3
3. Задания на лабораторную работу. 3
4. Контрольные вопросы. 5
5. Выводы. 6
Цель работы.
Посмотреть arp-таблицу рабочей станции с ОС Windows.
Очистить arp-таблицу рабочей станции.
Добавить принудительно запись в arp-таблицу.
Исходные данные.
ARP (англ. Address Resolution Protocol – протокол определения адреса) - использующийся в компьютерных сетях протокол низкого уровня, предназначенный для определения адреса канального уровня (МАС-адреса) по известному адресу сетевого уровня (IP-адресу). Просмотреть содержимое arp-таблицы можно используя командную строку Windows. Для этого необходимо ввести команду «arp –a» в командной строке. После этого появится следующее окно (Рис. 1).
Запись в arp-таблицу добавляется при помощи команды:
«arp -s <ip address><mac address>».
Проверяется добавление строки командой «arp –s».
Для удаления одной из записей таблицы после команды «arp –d» вводится IP-адрес, который нужно удалить.
Для того чтобы удалить всю таблицу arp необходимо использовать команду «arp –d» в командной строке Windows. После чего командой «arp –a» можно проверить выполнение команды.
Задания на лабораторную работу.
Просмотрите arp-таблицу в командной строке Windows (Рис. 1).
Добавьте соответствие IP–MAC в arp-таблицу. Проверьте выполнение команды.
Удалите добавленную запись, и проверьте выполнение.
Удалите всю таблицу ARP при помощи команды и выведите пустую таблицу на экран.

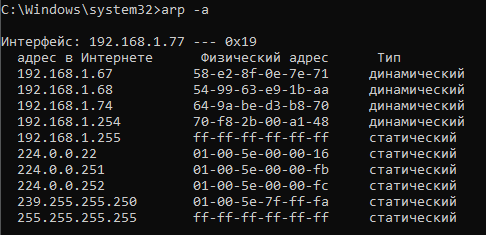

Рисунок 1. Использование команды "arp -a"
Добавляем IP-адрес 192.168.1.100 с MAC-адресом d4-9d-c0-92-ab-7c командой «arp -s <ip address><mac address>», после чего проверяем arp-таблицу, командой arp -a (Рис. 2).

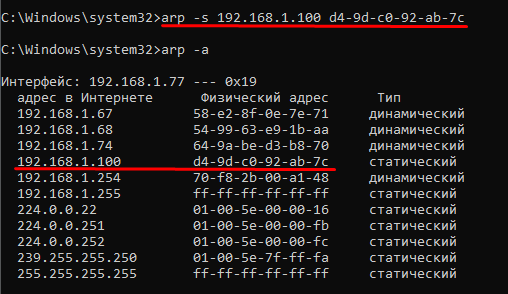

Рисунок 2. Добавление соответствия IP–MAC в arp-таблицу
Удаляем добавленную запись командой «arp –d <ip address>», после чего проверяем таблицу (Рис. 3).

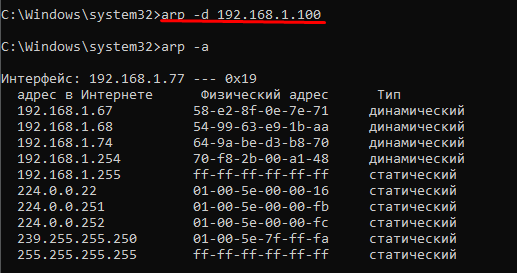

Рисунок 3. Удаление добавленной записи
Удаляем всю arp-таблицу и выводим пустую таблицу на экран (Рис. 4).
Рисунок 4. Пустая arp-таблица
Контрольные вопросы.
Что такое протокол ARP? Для чего он используется?
ARP (англ. Address Resolution Protocol – протокол определения адреса) - использующийся в компьютерных сетях протокол низкого уровня, предназначенный для определения адреса канального уровня (МАС-адреса) по известному адресу сетевого уровня (IP-адресу).
Как вывести на экран arp-таблицу? Как добавить запись в arp-таблицу?
Для вывода на экран arp-таблицы необходимо ввести «arp –a» в командной строке. Для добавления записи используется команда:
«arp -s <ip address><mac address>»
При помощи какой команды можно удалить запись из arp-таблицы? Как удалить всю arp-таблицу?
Удалить добавленную запись можно командой «arp –d <ip address>». Для удаления всей таблицы используется команда «arp –d»
Выводы.
В данной работе мы научились работать с arp-таблицей (добавлять, удалять и просматривать записи).
Москва, 2020
